2.5.1

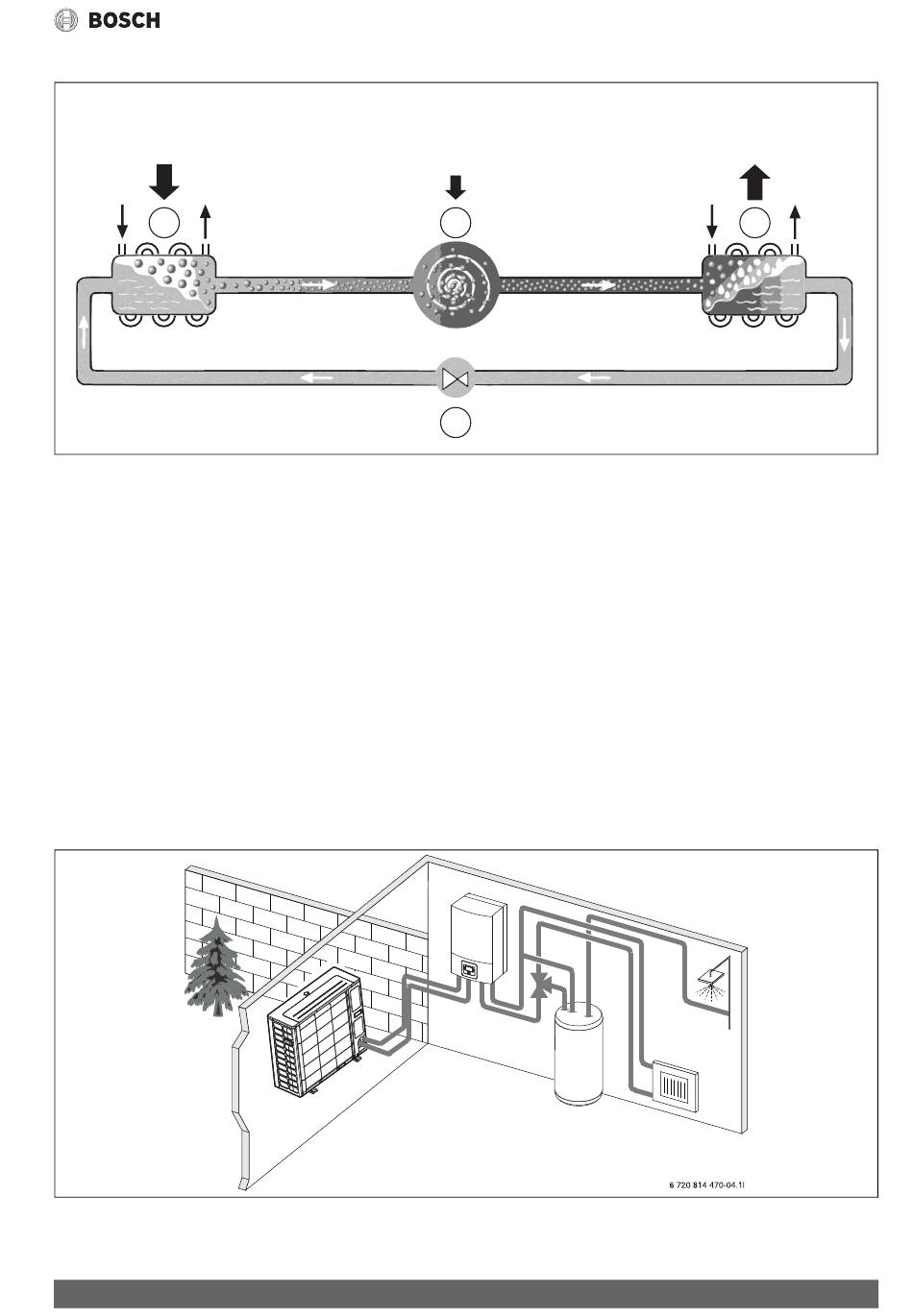

Schema van het koudemiddelcircuit
75 %
+2 °C
–2 °C
1
Afb. 1
Werkingsprincipe van het koelmiddelcircuit in de warmtepomp
[1]
Verdamper
[2]
Compressor
[3]
Condensor
[4]
Expansieventiel
2.6
Binneneenheid
De binneneenheid is bedoeld om de uit de warmtepompbuiteneenheid
ODU Split komende warmte over de cv-installatie en de boiler te verde-
len. De circulatiepomp in de binneneenheid is toerentalgeregeld, zodat
het toerental bij geringe vraag automatisch wordt verminderd. Daardoor
daalt het energieverbruik.
Wanneer de warmtevraag bij lagere buitentemperaturen hoger is, kan
een bijverwarming nodig zijn. Bijverwarmingen kunnen geïntegreerd zijn
uitgevoerd en worden via de bedieningseenheid in de binneneenheid in-
of uitgeschakeld. Wanneer de warmtepomp in bedrijf is, genereert de
elektrische bijverwarming alleen het verschil tussen het warmtepomp-
vermogen en de benodigde warmte. Zodra de warmtepomp het benodig-
de cv-vermogen weer alleen opbrengt, wordt de bijverwarming
automatisch uitgeschakeld.
Afb. 2
Warmtepomp buiteneenheid, binneneenheid AWES met elektrische bijverwarming, externe boiler
Compress 3000 AWES – 6721824242 (2020/09)
0 °C
–4,5 °C
25 %
2
88 °C
4
AWES
Wanneer de buiteneenheid met de binneneenheid AWES wordt gecom-
bineerd en via de warmtepomp warm water moet worden gegenereerd,
dan moet een externe boiler worden aangesloten. Het omschakelen tus-
sen verwarming en warm water wordt dan met een externe 3-wegklep
gerealiseerd. De geïntegreerde elektrische bijverwarming in de binnen-
eenheid wordt naar behoefte gestart.
Productbeschrijving
100 %
+27 °C
+35 °C
3
50 °C
5
