Verwarmingswater
Aansluiting
Restopvoerhoogte
Voor het verwarmingscircuit
dienen de hieronder vermelde
punten in acht te worden
genomen:
Instellen van de bypass:
3063158_202009
12. Montage verwarmingscircuit +
warmwatercircuit

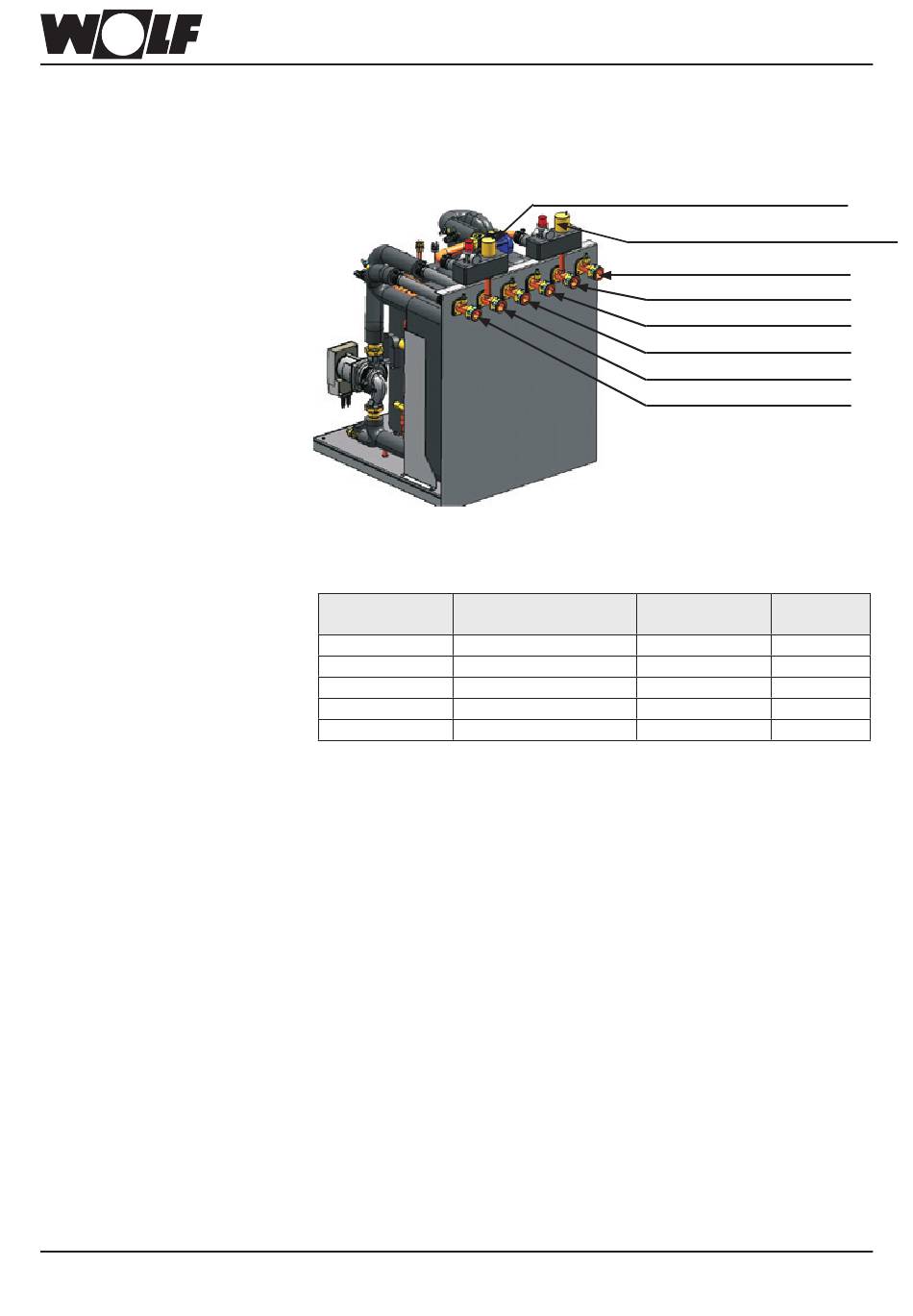

De verwarmingszijdige aansluiting alsmede de aansluiting voor de warmwater-
buffervat bevinden zich op de achterzijde van het toestel.
Toestel
Nominaal verwar-
mingswaterdebiet
BWS-1-6
BWS-1-8
BWS-1-10
BWS-1-12
BWS-1-16
De druksensor van de warmtepompmanager bevindt zich in de aanvoerleiding van
de warmtepomp. Omdat de manometer op de veiligheidsgroep in de retour is aange-
bracht worden verschillende waarden weergegeven.
Opdat eventueel aanwezige verontreinigingen in het verwarmingssysteem niet tot
storing aan de warmtepomp leiden dient het verwarmingssysteem vóór het aanslui-
ten van de warmtepomp zorgvuldig te worden gespoeld.
- Warmtepomp-zijdig dienen aanvoer en retour van afsluitvoorzieningen te worden
voorzien, opdat een eventuele spoeling van de condensator kan worden uitgevo-
erd.
- De verwarmingsinstallatie zodanig dimensioneren, dat met de restopvoerhoogte
van de geïntegreerde circulatiepomp het nominale verwarmingswaterdebiet kan
worden geleverd.
- Bij de door de klant te verzorgen aanvoer- en retourleidingen mogen de aansluit-
diameters niet worden gereduceerd.
- Het verwarmingscircuit-expansievat dient door de klant te worden geïnstalleerd
(toebehoren).
- In de retour van de verwarming dient door de klant een vuilfilter te worden geïnstal-
leerd.
Bij de door de klant te installeren bypass dient dit zodanig te worden ingesteld, dat de
spreiding tussen aanvoer en retour < 10 K bedraagt.
Een bypass is in principe niet nodig, omdat het debiet constant wordt bewaakt. Bij
het onderschrijden van een aan het toestelgerelateerde minimale debiet wordt de
warmtepomp uitgeschakeld.
Veiligheidsgroep brijncircuit
Veiligheidsgroep warmwater-/
verwarmingscircuit
Warm water - aanvoer
Warm water - retour
Verwarming - retour
Verwarming - aanvoer
Brijn-uittrede
Brijn -intrede
Restopvoer-
hoogte
16,6 l/min
580 mbar
24 l/min
510 mbar
30,8 l/min
450 mbar
34,1 l/min
480 mbar
48,3 l/min
440 mbar
Spreiding
5K
5K
5K
5K
5K
17
