FHA-Center
10
Verwarmingscircuit aansluiten
10.1

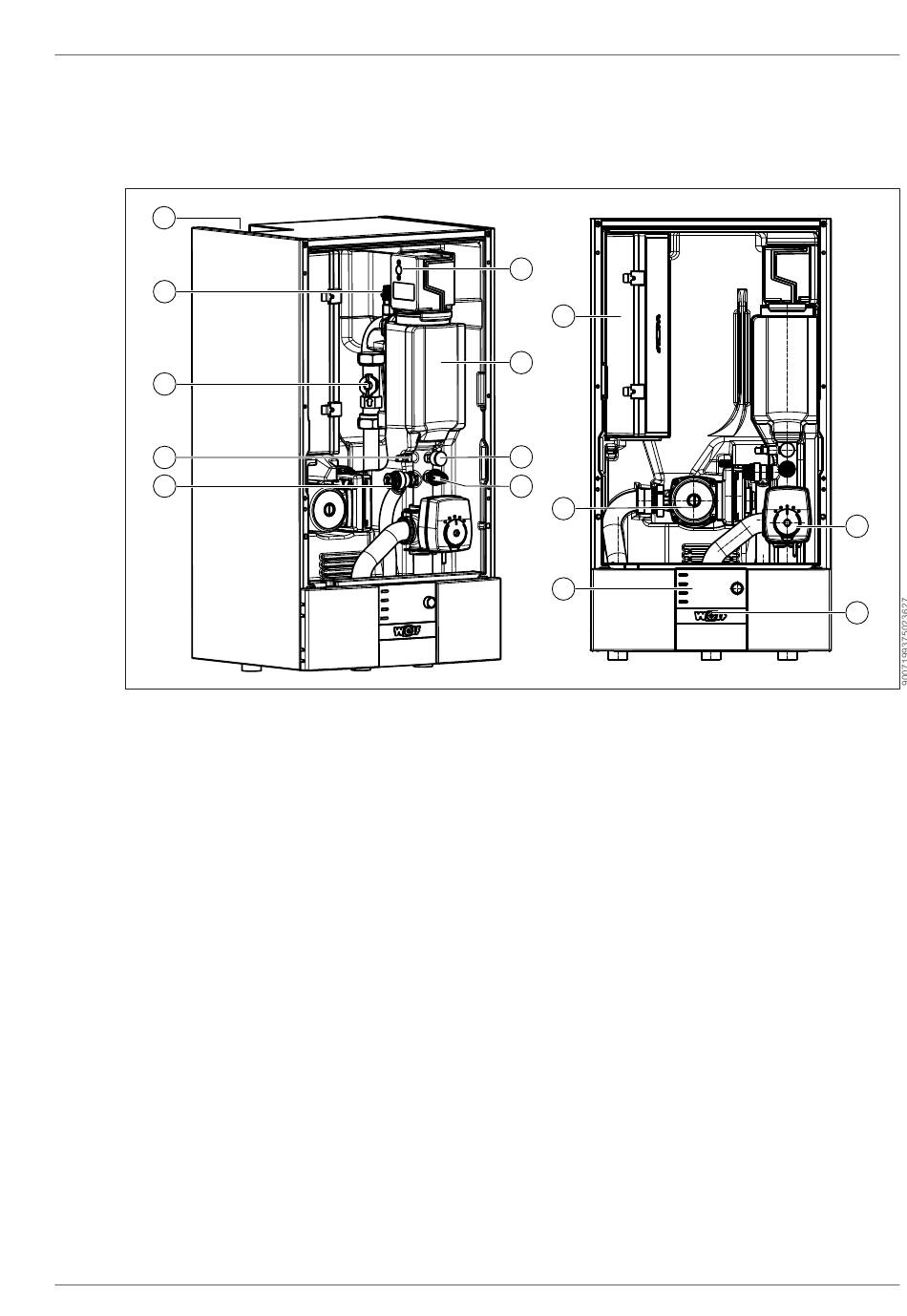

Voor het verwarmings-/warmwatercircuit dienen de hieronder vermelde punten in
acht te worden genomen
14
13
12
11
10
①
3-weg-omschakelventiel verwarmen / warm
water
③
Regelingsmodule
⑤
Regeling en elektrische aansluiting in een ge-
ïntegreerde behuizing
⑦
Elektrisch verwarmingselement
⑨
Druksensor
⑪
Aanvoertemperatuurvoeler (T_Ketel/Ketel-
temperatuur)
⑬
Ontluchter met voorgemonteerde afvoerslang
10.1.1
Ontluchter
Op het hoogste punt van de installatie moet een ontluchter worden geïnstalleerd.
10.1.2
Buisafmetingen
De buisafmetingen moeten aan het nominale debiet worden aangepast.
10.1.3
Maximaalthermostaat (MaxTh)
Als beveiliging van oppervlakverwarmingssystemen (bv. vloerverwarmingscircuits) tegen te hoge aan-
voertemperaturen zijn temperatuurbewakers, resp. maximaalthermostaten nodig. De potentiaalvrije con-
tacten van maximaalthermostaten en evt. dauwpuntbewakers kunnen in serie worden geschakeld en op
parametreerbare ingang E1 worden aangesloten. Bij het openen van het contact wordt de verwarmings-
toestel alsmede de verwarmingscircuitpomp uitgeschakeld.
9148329 | 202207
6
5
7
8
9
4
3
②
Bedrijfsschakelaar
④
Verwarmingscircuitpomp
⑥
Veiligheidstemperatuurbegrenzer reset elek-
trisch verwarmingsregister (binnenin)
⑧
Manometer
⑩
Veiligheidsventiel (3 bar)
⑫
Debietsensor verwarmingscircuit
⑭
Kabelinvoer
Verwarmingscircuit aansluiten | 10
1
2
WOLF GmbH | 89
