CHA-16/20

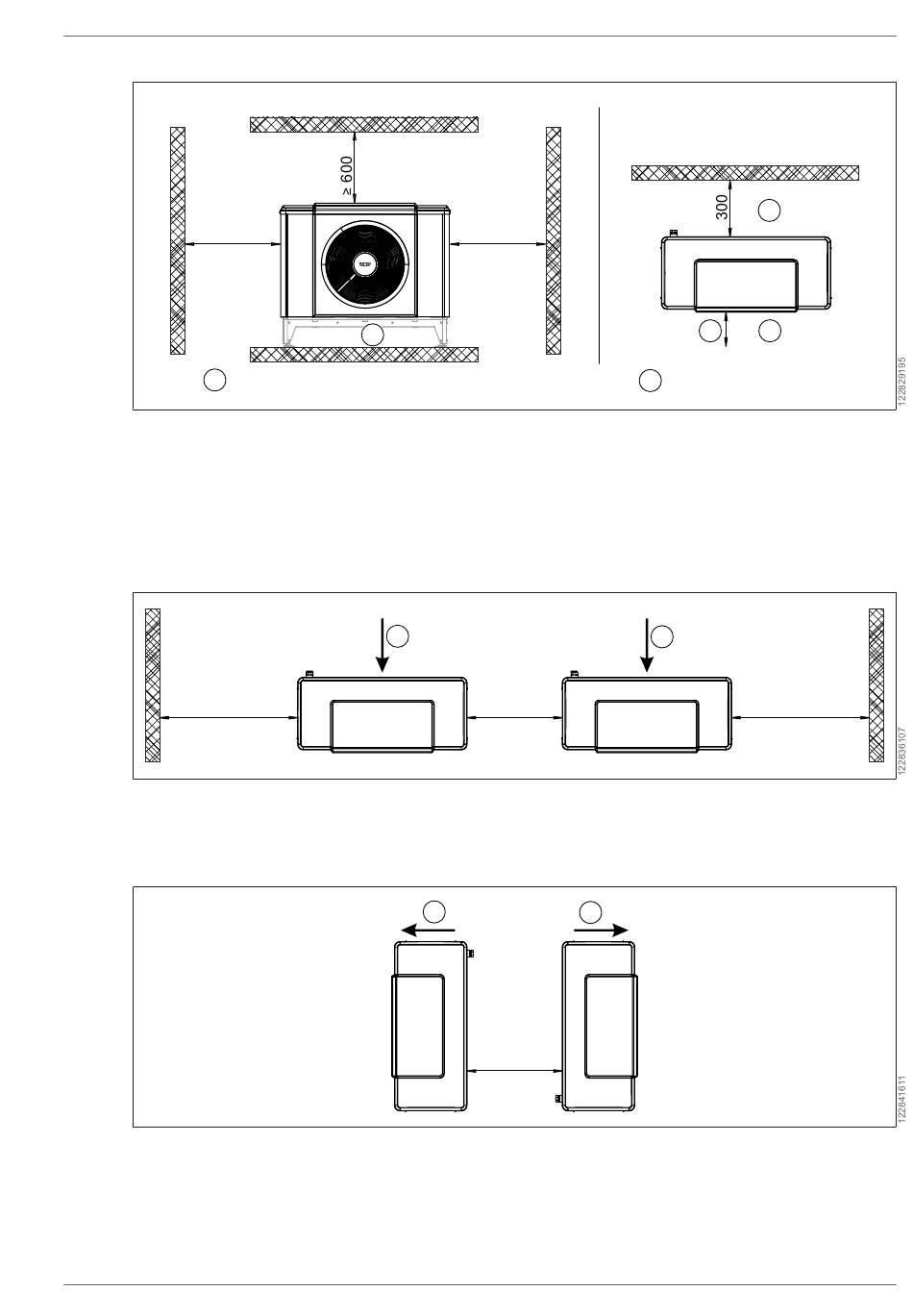

Minimale afstanden ODU
1000*
≥
1
1 Vooraanzicht ODU
3 Sokkel (toebehoor)
5 Uitblaasomgeving
* een zijde (rechts of links) kan tot 500 mm worden gereduceerd
Minimale afstand tussen meerdere ODU's
> 10
00
1 Luchtrichting
* een zijde (rechts of links) kan tot 500 mm worden gereduceerd
Minimale afstand tussen meerdere ODU's met de rugzijde naar elkaar
1 Luchtrichting
Veiligheidsbereiken rond de ODU
– De buitenunit zodanig plaatsen dat in het geval van lekkage er geen koudemiddel in het gebouw of in
een gesloten ruimte kan binnendringen.
9149051 | 202303
3
1
*
1000*
≥
2 Bovenaanzicht ODU
4 Aanzuigzone
6 >1000 mm tot hindernissen die de luchtuit-
laat hinderen, >3000 mm tot voetpaden en
tot terrassen
> 500
1
1
> 600
4
6
5
2
1
> 10
00
WOLF GmbH | 31
Ontwerp | 4
*
