Omkasting demonteren / monteren.
5.7.1
Omkasting binnenunit demonteren / monteren

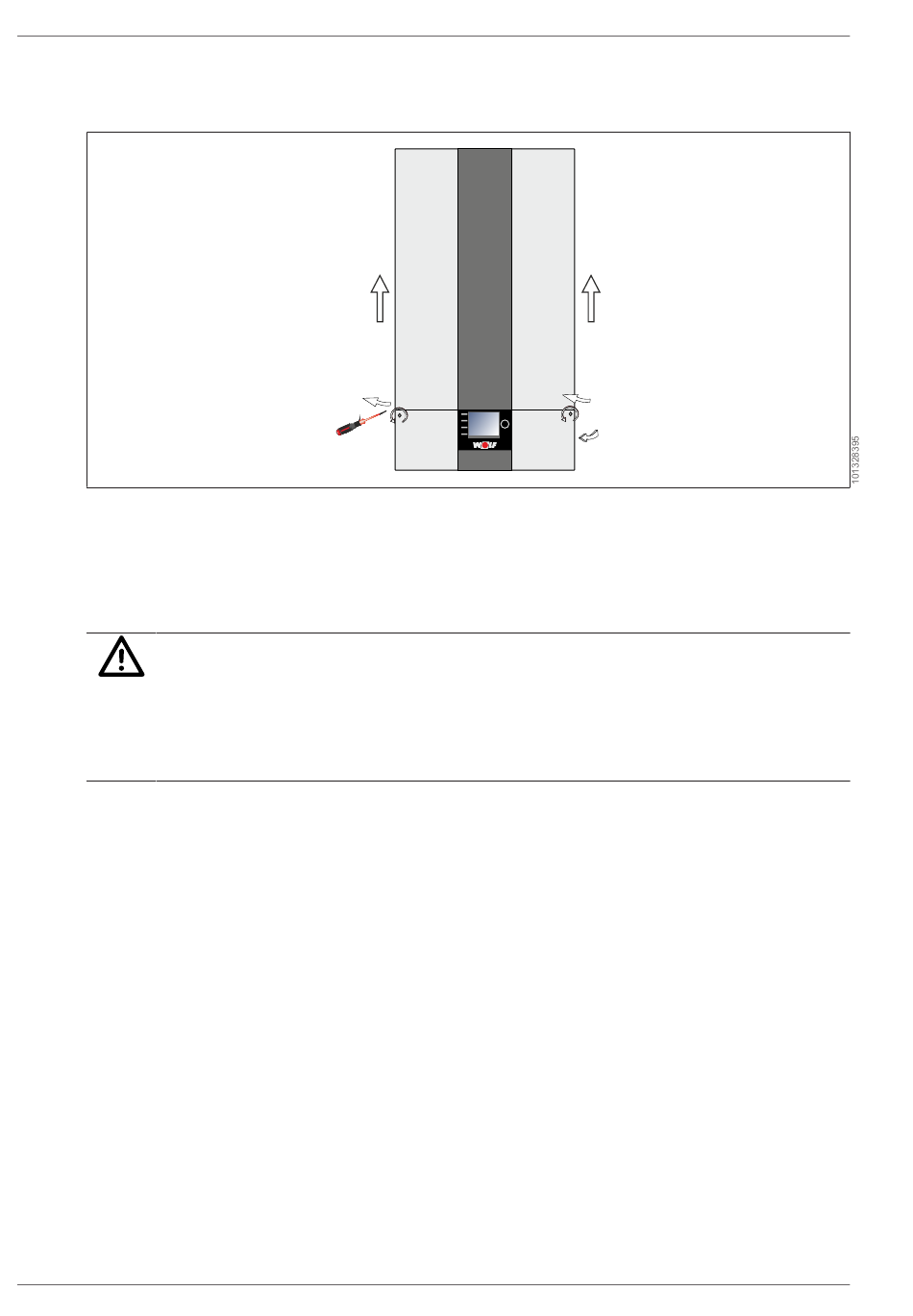

1. Regelingsdeksel naar links openklappen.
2. Bouten (inbus sleutelmaat 4) lossen.
3. Omkasting-voorzijde van de binnenunit omhoog tillen en verwijderen.
4. Montage van de omkasting in de omgekeerde volgorde uitvoeren.
OPMERKING
Condensvorming in de IDU
Gebruik met een open IDU-behuizing kan leiden tot waterschade aan het gebouw en defecte
sensoren.
► De behuizing van de IDU moet tijdens bedrijf gesloten zijn.
5.7.2
Omkasting buitenunit demonteren / monteren
Deksel demonteren / monteren
1. 4x schroeven M6 (TX30) aan het deksel losdraaien.
2. Deksel optillen.
3. Montage van het paneel in de omgekeerde volgorde uitvoeren.
Zijpanelen demonteren / monteren
1. 2x schroeven M6 (TX30) per zijpaneel losdraaien
2. Zijpanelen naar boven schuiven en aan de zijkant weghalen.
3. Montage van het paneel in de omgekeerde volgorde uitvoeren.
Frontpanelen aan de zijkanten demonteren / monteren
1. 5x schroeven M6 (TX30) per frontpaneel aan de zijkanten losdraaien.
2. Frontpanelen aan de zijkanten naar boven schuiven eb aan de zijkant weghalen.
3. Montage van het paneel in de omgekeerde volgorde uitvoeren.
