CHA-16/20

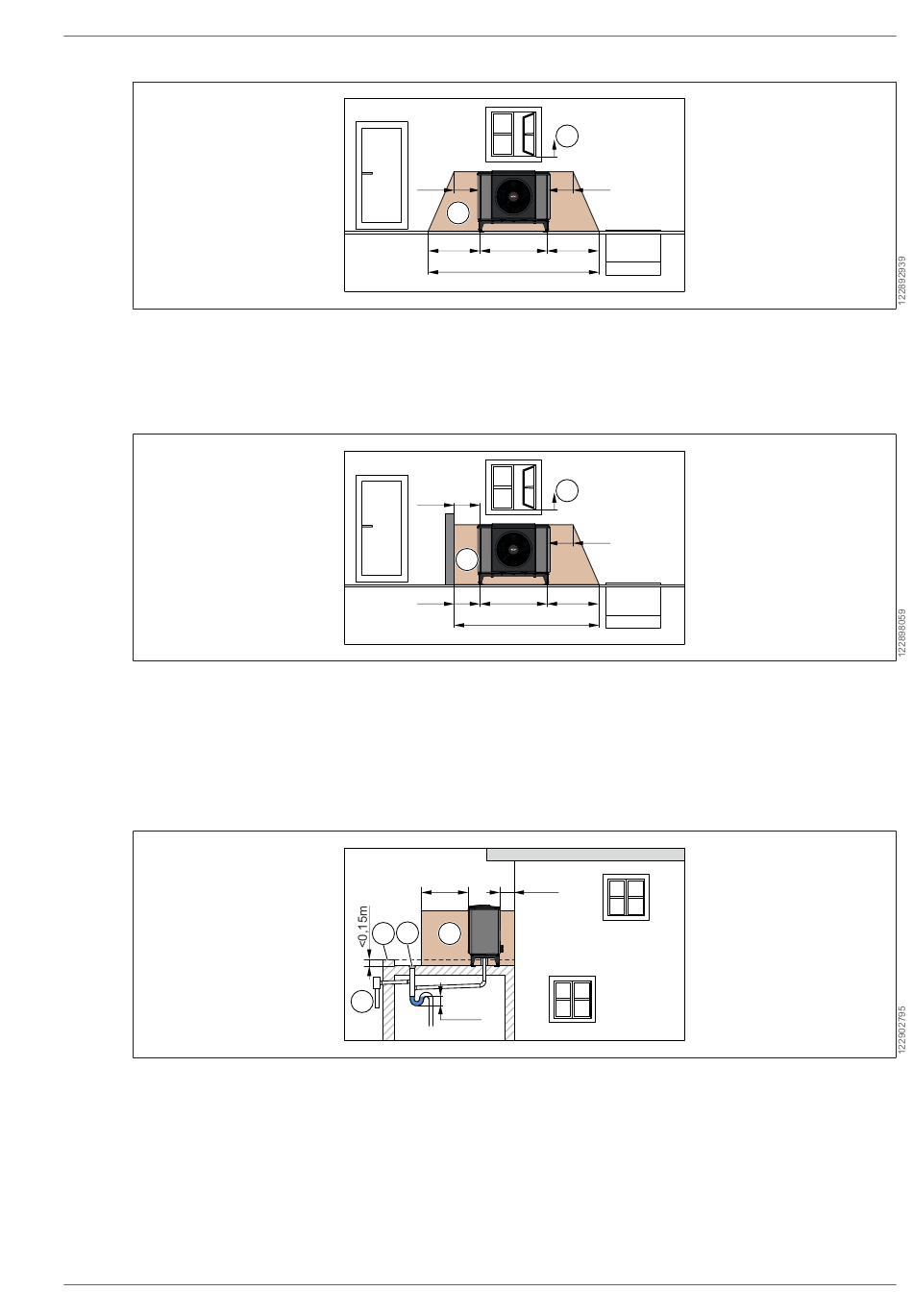

Veiligheidsbereik bij opstelling onder een venster
1 Veiligheidszone
– De buitenmodule mag onder een vensteropening worden geplaatst.
– Het veiligheidsbereik mag niet tot in een vensteropening reiken.
Vermindering van het veiligheidsbereik aan een zijde
1 Veiligheidszone
– Door middel van een vast gemonteerde, gasdichte scheidingswand op een zijde van de buitenunit
(rechts of links) kan de veiligheidszone worden gereduceerd van 1 m tot 0,5 m.
– De scheidingswand moet in de hoogte minstens tot aan de bovenkant van het toestel reiken.
– De scheidingswand moet in de diepte minstens 1 m over de uitblaaszijde van de buitenunit uitsteken.
Veiligheidsbereik bij opstelling op een plat dak
1 Veiligheidszone
3 Vrije uitlaat
Montage op een plat dak is alleen geschikt voor gebouwen met geschikte dakconstructies.
Verificatie door middel van een statische berekening is hier zinvol.
Om schade aan het dak te voorkomen, moeten geschikte montagesystemen worden gebruikt. Het aantal
en het gewicht van de benodigde ballastering moet voor elke installatieplaats afzonderlijk worden be-
paald, rekening houdend met de ter plaatse geldende wind- en sneeuwbelasting. Let op de oriëntatie van
de warmtepomp en de statica van het gebouw.
9149051 | 202303
0,5m
1
1m
1, m
7
3, m
7
0,5m
1
0,5m
1, m
7
3,2m
>1m
>0, m
2
4
1
3
>0,1m
2
0,5m
1m
2 Begin van de vensteropening
2
0,5m
1m
2 Begin van de vensteropening
3
2 Regenwaterafloop
4 Opstand
