5 | Installatie

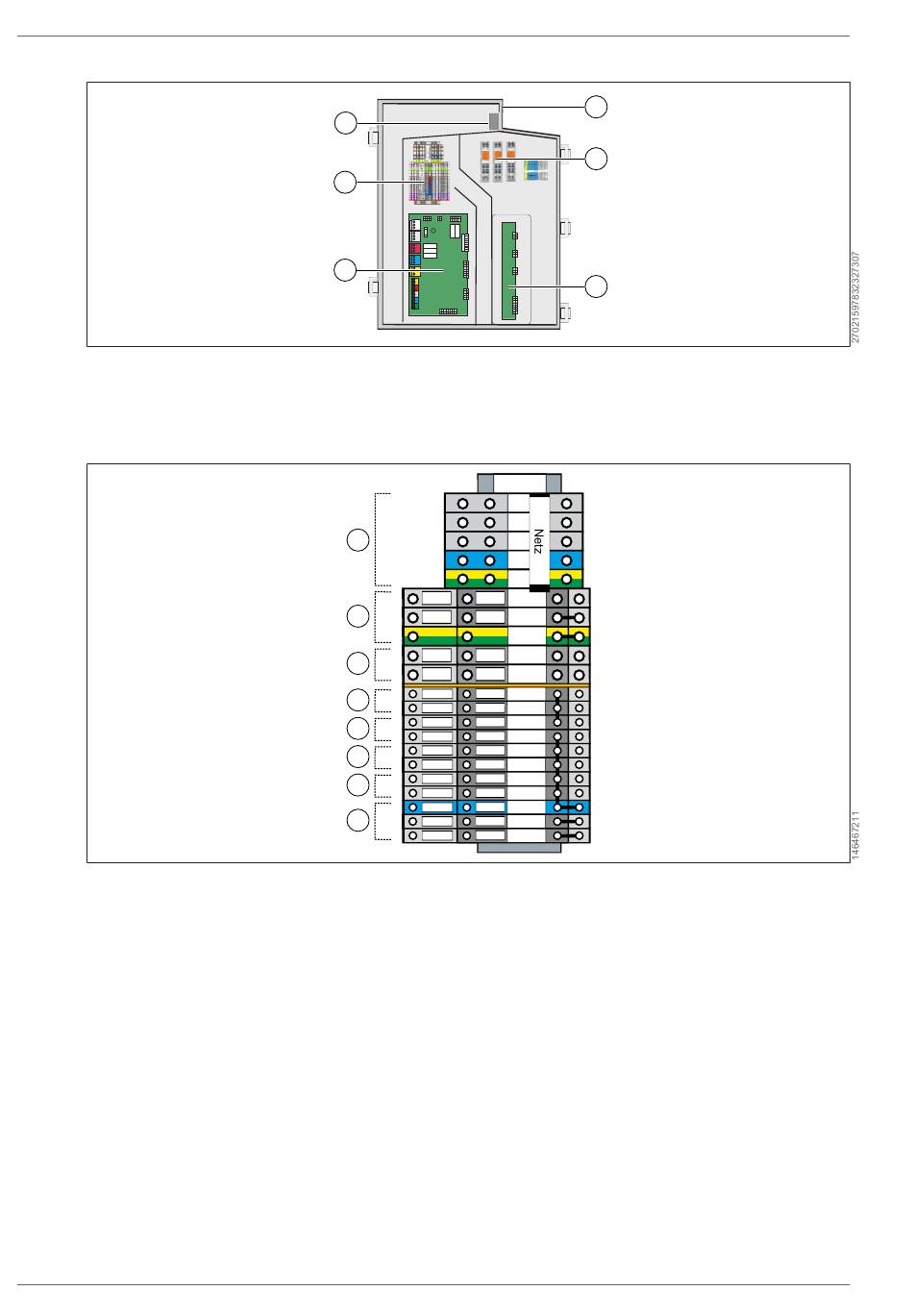

Componenten aansluitkast IDU
1 Kabelinvoeren
3 Communicatieprintplaat CWO-Board
5 Regelingsprintplaat HCM-4 met afdekking
Klembezetting klemmenlijst X0
1 Voeding elektrische verwarming 400 VAC /
50 Hz (nominale doorsnede 2,5 mm², max.
doorsnede 4 mm²)
3 Parametreerbare uitgangen A3 + A4 (inter-
ne potentiaalvrije maakcontacten, max.
250 VAC / 2 A / 500 VA) Aan de parame-
treerbare uitgangen A3 en A4 mogen ofwel
alleen leidingen die netspanning voeren of-
wel alleen leidingen die beveiligingslaag-
spanning voeren worden aangesloten. Het
is niet toegestaan om zowel leidingen met
netspanning als leidingen met beveiligings-
laagspanning aan te sluiten.
5 Dauwpuntbewaking (extern potentiaalvrij
contact)
7 Parametreerbare ingangen E3 + E4 (exter-
ne potentiaalvrije contacten)
64 | WOLF GmbH
6
4
5
IDU:X0
L1
L2
L3
1
PE
230V
L WW
3WUV
3WUV
2
N
N
A3:4
A3:3
3
A4:4
A4:3
S01
23VDC
4
S02
23VDC
GND
23VDC
23VDC
5
TPW
GND
GND
EVU/SG0
EVU/SG0
6
GND
PV/SG1
PV/SG1
E3
GND
7
E4
GND
Modbus
MB/GND
MB/GND
8
Modbus
MB+
MB+
MB-
MB-
Modbus
1
2
3
2 Aansturing elektrisch verwarmingselement
4 Klemmenstrook X0
6 RJ45-bus (MBS)
N
PE
A3
A4
S01
S02
TPW
E3
E4
2 Uitgang 3WUV verwarmen / warm water
(3WUV HZ/WW extern) 230 VAC / 50 Hz
4 S0-interfaces (S01, S02)
6 SmartGrid, blokkering energiebedrijf, PV-
verhoging (externe potentiaalvrije contac-
ten)
8 Alternatieve Modbus-interface (MB naar
ODU, min. 3x 0,5 mm², afgeschermd, af-
scherming alleen bij ODU uitgevoerd)
CHA-16/20
9149051 | 202303
