Programmeren: Uitgangen

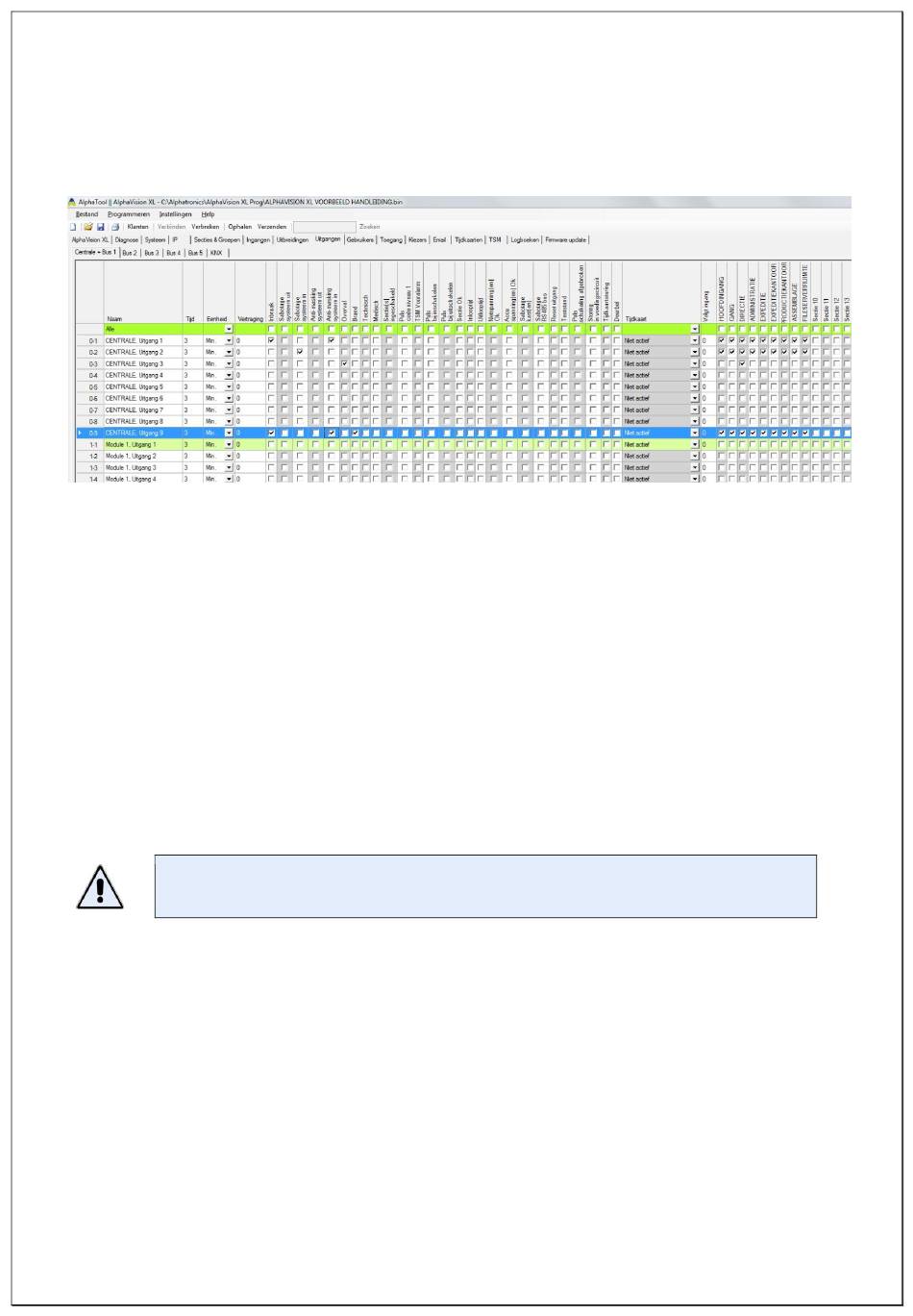

In het tabblad 'UITGANGEN' kunnen alle kenmerken geprogrammeerd worden. Wanneer het tabblad
wordt geopend dan verschijnt onderstaand scherm (alleen bij het tabblad KNX wijkt dit enigszins af):
Het programmeren van uitgangen is met tabbladen opgesplitst per RS-485 bus. De eerste RS-485 bus is
geïntegreerd op de centrale print. Bij het eerste tabblad worden de uitgangen van de centrale en van zone
modules 1 t/m 15 geprogrammeerd. Bij de andere tabbladen (bus 2 t/m 5) worden de uitgangen
geprogrammeerd van de zone modules die aangesloten zijn via de XLCOM communicatieprint.
De getoonde voorbeeldprogrammering is slechts een gedeelte van het scherm en toont de uitgangen van
de centrale en enkele uitgangen van I/O module 1. Aan de rechterkant van het scherm worden alleen
enkele secties weergegeven.
De bovenste regel van de programmeerscherm begint met Uitgang 1 van de centrale print.
In dit voorbeeld wordt uitgang 1 aangestuurd bij inbraak alarm en maskeer alarm (vandaar de vinkjes bij
'inbraak' en 'anti-masking systeem in') wanneer dat alarm optreedt in één van de secties 1 t/m 9. Oftewel
zodra er ergens in het systeem een inbraakalarm of maskeer alarm gedetecteerd wordt, dan wordt uitgang
1 van de AlphaVision XL aangestuurd gedurende 3 minuten (kolom 'Tijd').
Vergeet niet om vinkjes bij de juiste secties te plaatsen! Dat is de meest gemaakte fout
waarom een uitgang niet aangestuurd wordt bij alarm.
Een uitgang kan geprogrammeerd worden om aangestuurd te worden voor meerdere gebeurtenissen. De
meest gebruikelijke zijn, zoals in dit voorbeeld, om bij inbraak alarm en maskeer alarm (in ingeschakelde
toestand) dezelfde sirene/flitser aan te sturen.
Er zijn ook speciale, minder vaak gebruikte, functies, zoals een uitgang aansturen als vooralarm bij de
automatische schakelklok. De functies voor uitgangssturing worden hieronder beschreven.
Uitgang: Naam
In de kolom 'naam' staat de benaming welke uitgang het betreft. Van deze benamingen zijn bij iedere
module de eerste en laatste benaming te wijzigen (tabblad 'uitbreidingen' 'I/O module info'), de
e
benamingen van de 2
t/m 8
Installateurshandleiding AlphaVision XL
e
uitgang kunnen niet gewijzigd worden.
Rev. 3.03 01-04-2018
Blz. 108/228
