de LED van de PR enkele malen rood oplichten en vervolgens enkele seconden uit zijn. Het aantal keren,
dat deze LED rood oplicht, komt overeen met het ingestelde adres. Is de periode van adres zichtbaar
maken voorbij, dan brandt de rode LED continu. Wordt nog langer gewacht, dan knippert de LED
afwisselend rood/groen.
Adresinstelling AlphaVision Proximity Reader veranderen
Het adres van de PR kan eenvoudig veranderd worden. Maak de PR spanningsloos en sluit daarna de
spanning opnieuw aan. De PR begint met het zichtbaar maken van het huidige adres. Presenteer nu een
willekeurige TAG bij de PR net zo vaak als het gewenste adres. Moet de PR op adres 3 ingesteld worden,
dan dient de TAG 3 keer gepresenteerd te worden. Iedere keer dat de TAG tijdens het instellen van het
adres gedetecteerd is, licht de LED groen op. Controleer na het instellen of het adres correct overgenomen
is door de procedure 'adresinstelling zichtbaar maken' opnieuw uit te voeren. Let op: worden er meerdere
Prox Readers op de RS-485 bus aangesloten, stel dan eerst het adres van iedere afzonderlijke PR goed in!
Dit kan bijvoorbeeld door de PR eerst op een accu aan te sluiten en het juiste adres in te stellen.
Wordt het adres van een AlphaVision Proximity Reader veranderd, lees dan de
informatie over het wissen van de RS-485 registratie, zie blz. 140.
OC uitgang van de AlphaVision Proximty Reader
De AlphaVision Proximity Reader is voorzien van een Open Collector uitgang. De werking van deze OC
uitgang kan middels functie 29 ingesteld worden. De OC uitgang kan maximaal 100mA leveren. Een buzzer
kan rechtstreeks op de OC uitgang worden aangesloten. De andere kant van de buzzer wordt aan de +12V
aangesloten.
Voor het aansturen van een deuropener kan een relais aan de OC uitgang aangesloten te worden. Met dit
relais kan de (zelfstandige) voeding van de elektrische deuropener geschakeld worden. Plaats hierbij altijd
een blusdiode anti-parallel over de relaisspoel! Een elektrische deuropener dient bij voorkeur te worden
voorzien van een eigen voeding en niet vanuit de AlphaVision XL te worden gevoed! Ten behoeve van deze
toepassing is een speciale RO module met eigen voeding ontwikkeld. Het verdient de voorkeur om een
elektrische deuropener middels deze RO module met voeding aan te sturen!
Als de AlphaVision Proximity Reader buiten het beveiligde pand geplaatst is, dan mag de
OC uitgang niet gebruikt worden om rechtstreeks een deur te openen!

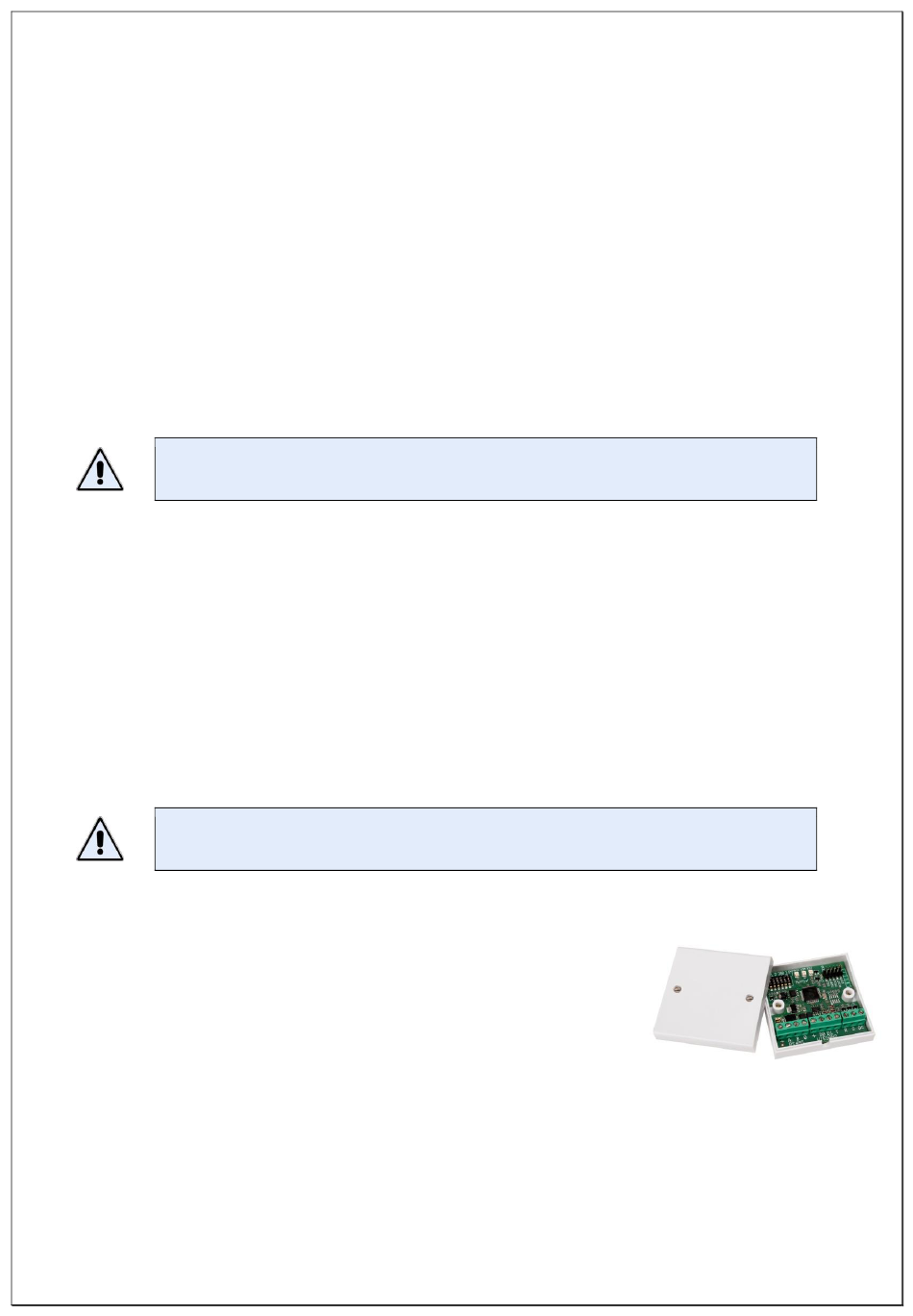

Installeren van de AlphaVision Wiegand Interface
Eind 2017 is de AlphaVision Wiegand Interface geïntroduceerd als vervanger
voor de AlphaVision Proximity Reader. De AlphaVision Wiegand interface
kan toegepast worden om toegangslezers met een Wiegand output te
koppelen aan een AlphaVision XL of ML inbraakpaneel. De AlphaVision
Wiegand interface wordt enerzijds aangesloten op de RS-485 bus van de
AlphaVision centrale en gedraagt zich als een AlphaVision Proximitylezer. Via
de DI en DO ingangen kan een toegangslezer met Wiegand output
aangesloten worden. De AlphaVision Wiegand interface ondersteund
Wiegand 26-bits.
Installateurshandleiding AlphaVision XL
Rev. 3.03 01-04-2018
Blz. 50/228
