5 Installation
NL

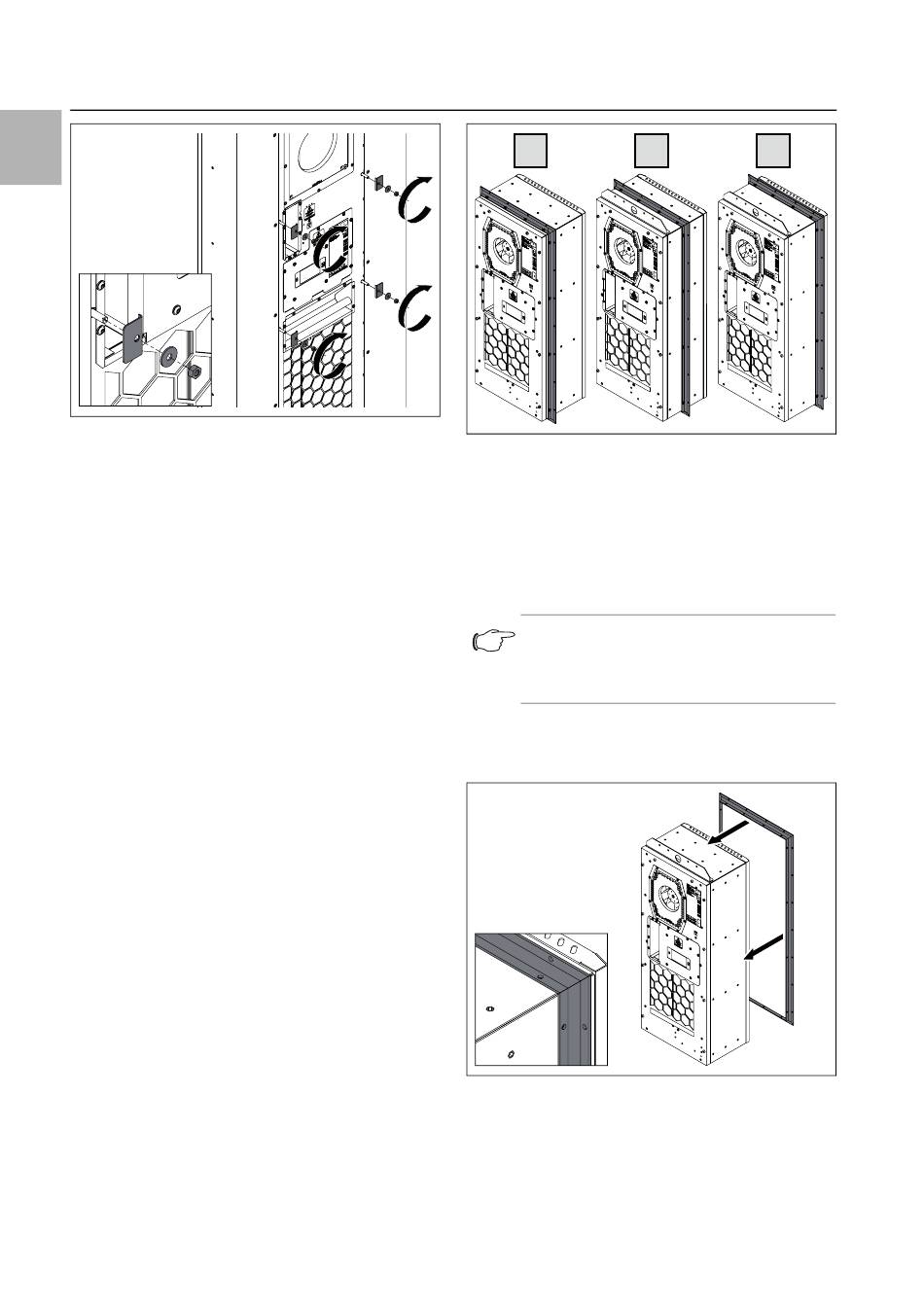

Afb. 19:
Aanbrengen van de middelste L-beugels
5.3.5
Koelaggregaat met montageframe monte-
ren
Neem hierbij de volgende aanwijzingen in acht:
– Hieronder wordt de volledige inbouw van het koe-
laggregaat beschreven. De montage als aanbouw of
gedeeltelijke inbouw vindt op dezelfde manier
plaats. Alleen het montageframe moet dan op een
andere positie op het koelaggregaat worden aange-
bracht.
– Ook moet bij aanbouw de hijsbeugel op het koelag-
gregaat worden verplaatst.
– Voor montage aan een enkelwandige kast met mon-
tageframe kunnen bijv. schroeven met onderkop-
pakking of blindmoeren worden gebruikt. Neem evt.
contact op met Rittal.
– Voor montage aan een dubbelwandige Rittal-kast
met montageframe zijn de bevestigingspunten en
de montageuitsparing al in het vlakke deel aange-
bracht.
– Alle geschikte kasten met montageuitsparingen
vindt u op de website van Rittal.
– De klant bepaalt zelf wat de beste montagemethode
aan de kast is.
Het montageframe is bij de levering van het koelaggre-
gaat inbegrepen. Afhankelijk van de inbouwpositie van
het koelaggregaat zijn de volgende posities mogelijk.
20
1
Afb. 20:
Mogelijke posities van het montageframe
Legenda
1
Achterste positie bij aanbouw
2
Middelste positie bij gedeeltelijke inbouw
3
Achterste positie bij volledige inbouw
Plaats het koelaggregaat met de achterzijde op een
geschikt oppervlak. Zorg daarbij dat het aggregaat
niet beschadigd raakt.
Opmerking:
Het koelaggregaat mag voor de montage
van het montageframe niet op de afdekkap
worden geplaatst.
Haal het montageframe uit de verpakking en positio-
neer dit op de gewenste inbouwpositie aan het koe-
laggregaat.
Afb. 21:
Positioneren van het montageframe
Voor SK 3185330: bevestig het montageframe met
behulp van de 16 meegeleverde bevestigingsschroe-
ven op de gewenste positie (M
Rittal Koelaggregaat Blue e+ Outdoor
2
3
= 3,5 Nm).
A
