5 Installation
Dubbelwandige vlakke delen met montageframe
NL

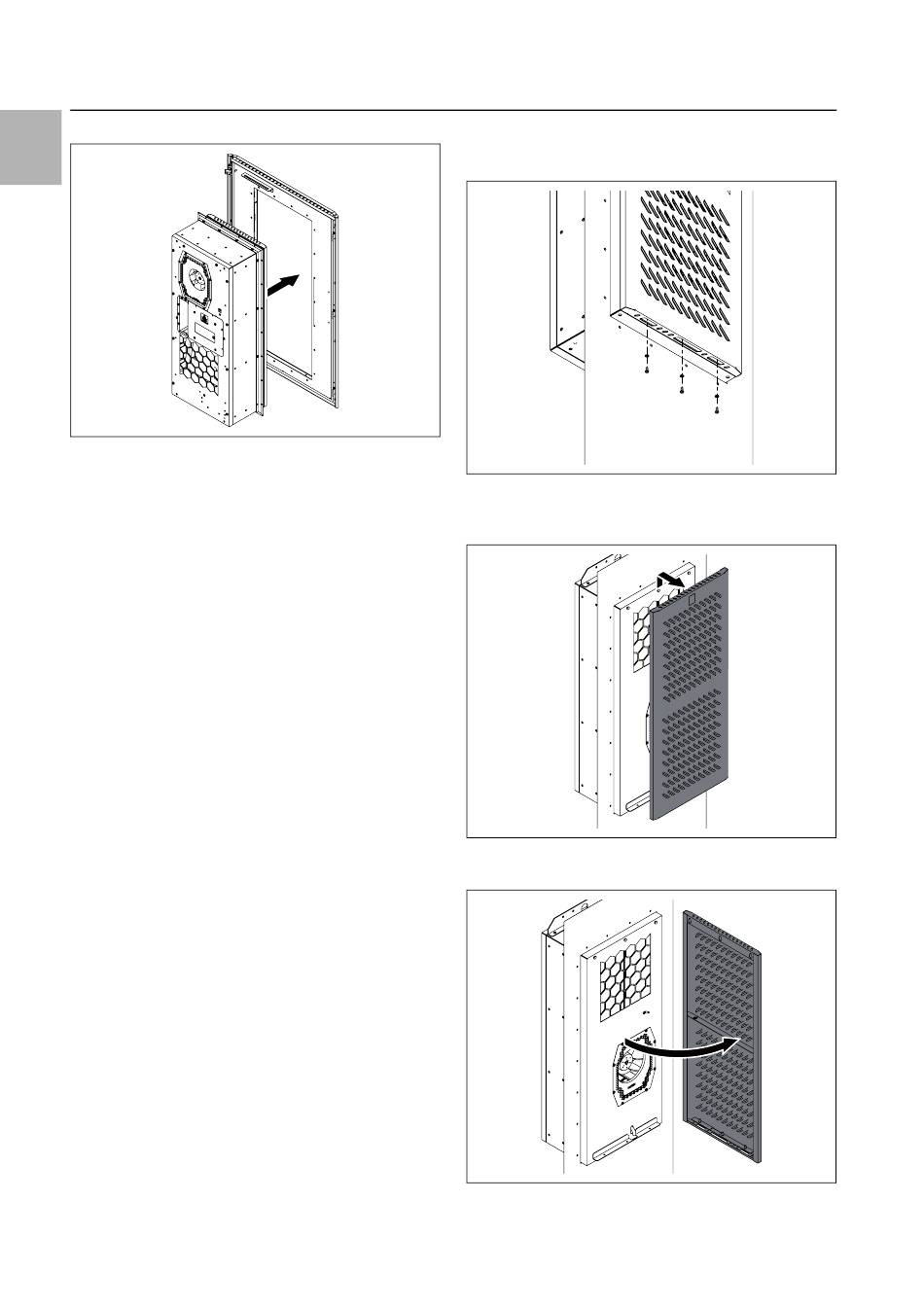

Afb. 26:
Plaatsen van het koelaggregaat aan een dubbelwandig
vlak deel
Bevestiging bij enkel- en dubbelwandige vlakke
delen
Bevestig het montageframe (en daarmee het koelag-
gregaat) aan de deur of de zijwand. Dit kan bijv. met
schroeven die zijn voorzien van een onderkoppakking.
Deze schroeven waarborgen de afdichting tussen het
frame en de kastdeur resp. -zijwand. Draai hiervoor de
schroeven eerst licht aan en vervolgens, afhankelijk
van de bevestigingsmethode, "kruiselings" met het
benodigde aandraaimoment.
Breng via een geschikte aardverbinding met behulp
van de meegeleverde tandring een potentiaalvereffe-
ning tot stand tussen het montageframe en de deur
resp. zijwand.
Als de montage niet direct aan de kast plaatsvond,
monteer de deur of zijwand tot slot dan weer aan de
kast.
5.3.6
Condensafvoer aansluiten (optioneel)
In het externe circuit van het koelaggregaat is een con-
densverdamper gemonteerd. Deze condensverdamper
kan bij een gesloten kast normaliter tot 100 ml/h aan
condenserende vloeistof verdampen.
Is er sprake van meer condensering, dan kan er aanvul-
lend een condensafvoerslang worden gemonteerd. Via
deze slang kan condens drukloos uit het koelaggregaat
worden geleid. Een geschikte slang is als accessoire bij
Rittal verkrijgbaar (zie paragraaf 13 "Toebehoren").
Neem hierbij de volgende aanwijzingen in acht:
– De slang moet onder een voldoende en constante
hoek worden geplaatst, zodat er geen sifon ontstaat.
– De slang moet knikvrij worden geplaatst.
– Een verlenging van de slang mag niet kleiner zijn in
doorsnee.
– De slang dient door de opdrachtgever naar een afvoer
of externe condensverdamper te worden geleid.
22
Draai met behulp van de meegeleverde speciale sleu-
tel voor Torx TX25 de drie bevestigingsschroeven aan
de onderzijde van de afdekkap los.
Afb. 27:
Losdraaien van de bevestigingsschroeven
Trek de afdekkap iets omhoog en vervolgens iets van
de behuizing af.
Afb. 28:
Optillen van de afdekkap
De afdekkap is nu gemakkelijk opzij te zwenken.
Afb. 29:
Opzij zwenken van de afdekkap
Rittal Koelaggregaat Blue e+ Outdoor
