7
Bediening
7.1
Algemeen
Het koelaggregaat is voorzien van een display met
touchfunctie, waarop basisinstellingen kunnen worden
ingevoerd en waarop foutmeldingen worden weergege-
ven. Het is een industriële touchdisplay die gevoelig is
voor druk en daardoor ook met handschoenen kan wor-
den bediend.
Naast de bediening rechtstreeks op het koelaggregaat is
er ook een app voor smartphones beschikbaar. Deze
biedt haast dezelfde functies als de display zelf en geeft
daarnaast meer informatie over foutmeldingen en de
mogelijkheid om direct contact op te nemen met Rittal
Service.
Opmerking:
De actuele firmware en een programma voor
het updaten van de firmware zijn te downloa-
den via de betreffende productpagina's op
de website van Rittal.
Installeer de meest recente firmware om de
volgende functies te kunnen gebruiken.
7.2
Indeling van de displayweergave
De weergave is onderverdeeld in een bovendeel op een
donkere achtergrond en een benedendeel met de
menubalk. Deze onderverdeling blijft altijd hetzelfde,
maar de inhoud van de beide delen kan verschillen op
basis van het geselecteerde menu.
7.2.1
Startscherm
Het startscherm wordt altijd weergegeven bij het norma-
le bedrijf van een koelaggregaat, mits er geen storings-
melding actief is.

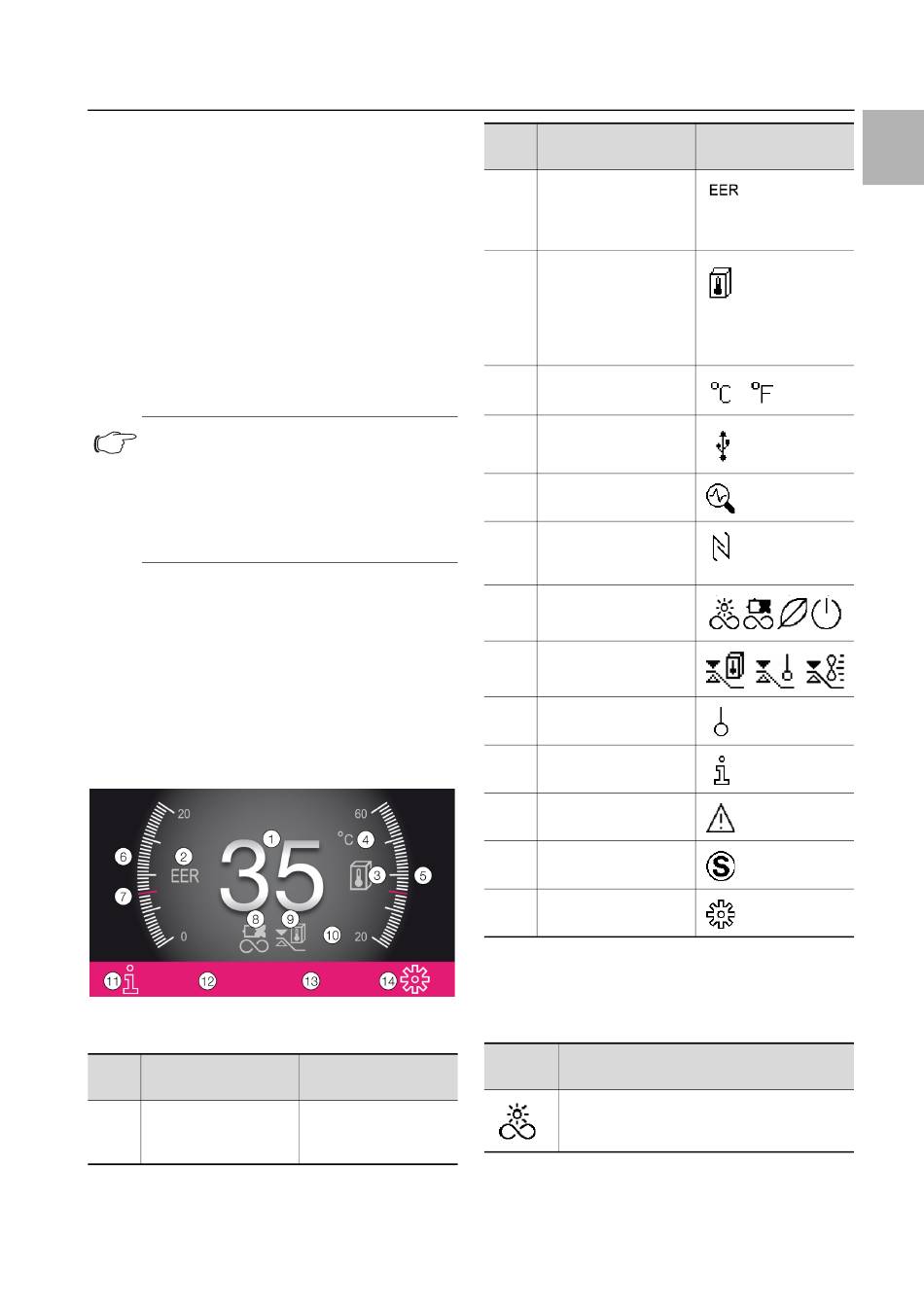

Afb. 41:
Indeling van het startscherm
Legenda
Pos.
Benaming
1
Binnentemperatuur-
weergave (tweecijferig
°C/driecijferig °F)
Tab. 5: Lijst van alle pictogrammen met betekenis
Rittal Koelaggregaat Blue e+ Outdoor
Mogelijke picto-
grammen
Zahlen von 0-9
Pos.
Benaming
2
EER-schaal: bereik
0...20 / actuele gemid-
delde EER-waarde van
de afgelopen 24 uur
3
Ti-schaal: bereik
20...60 / waarde: ge-
middelde binnentem-
peratuur van de kast
van de afgelopen
24 uur
4
Weergave tempera-
tuureenheid
5
USB-verbinding (indien
verbonden)
6
Zelftest (indien gestart)
7
NFC-verbinding (maxi-
maal 120 seconden na
verbinding)
8
Koelsoort
9
Regeling volgens...
10
Externe sensor
11
Informatiemenu
12
Systeemmeldingen (in-
dien van toepassing)
13
Servicepictogram (in-
dien vereist)
14
Configuratie
Tab. 5: Lijst van alle pictogrammen met betekenis
Koelsoort
De actuele koelsoort wordt met een van de volgende
vier pictogrammen aangegeven.
Sym-
Parameter
bool
Koeling in compressorbedrijf zonder onder-
steuning van heat pipe
Tab. 6: Mogelijke pictogrammen voor de actuele koelsoort
7 Bediening
Mogelijke picto-
grammen
29
