4. Installatie APsystems-micro-omvormersysteem
Garantiekaart APsystems-micro-omvormer en Energy Communication Unit

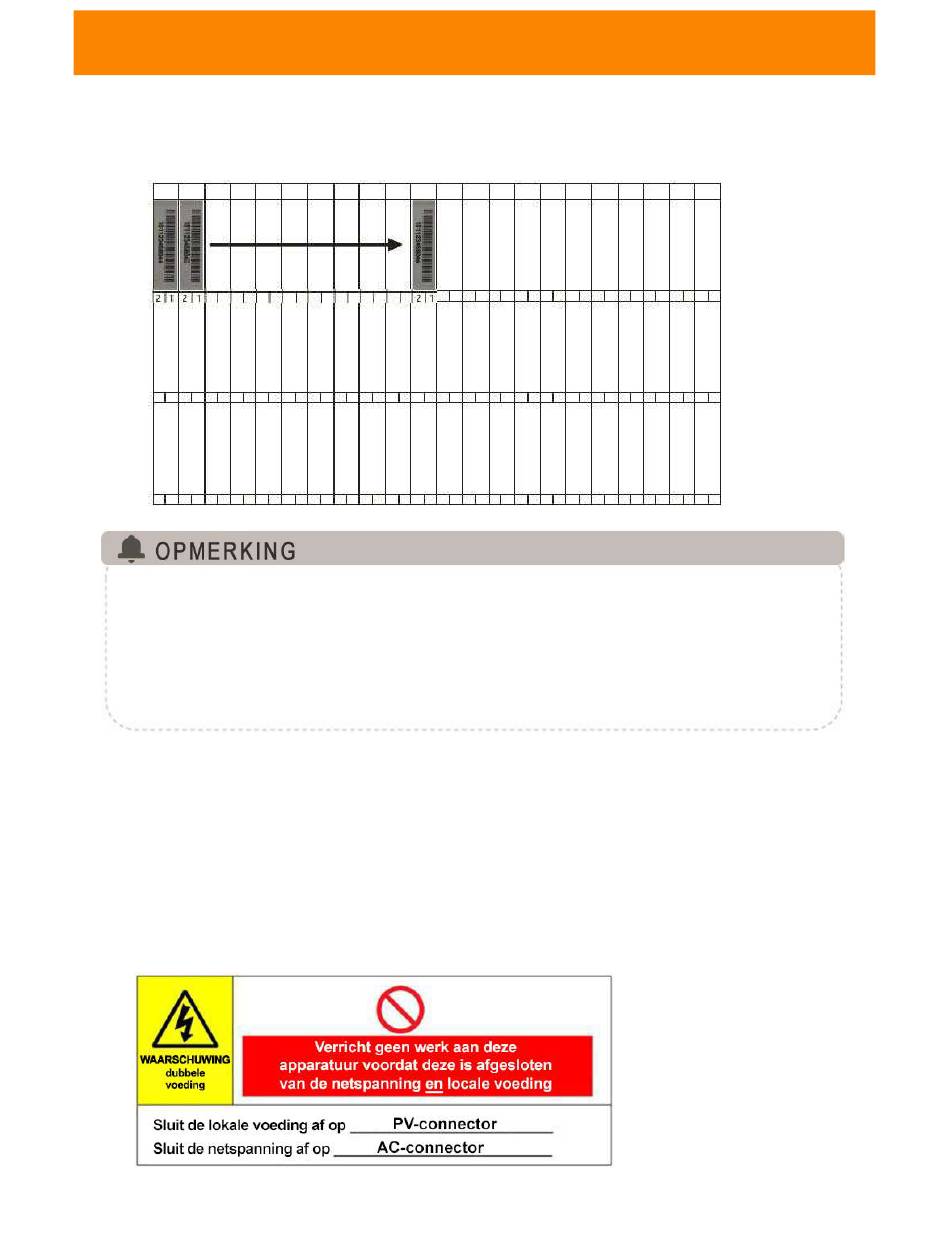

De APsystems-installatiekaart is een schematische weergave van de fysieke locatie van alle micro-omvormers in uw
zonnepanelensysteem. Alle APsystems-micro-omvormers hebben een verwijderbaar label met een serienummer op de
montageplaat. Maak het label los en plak het op de desbetreffende locatie op de APsystems-installatiekaart.
Installatiekaartsjabloon
1
2
3
4
5
B A B A
Voor registratie van uw APsystems-micro-omvormer stuurt u deze garantiekaart naar:
① De lay-out van de serienummers van de micro-omvormers op de garantiekaart is
geschikt voor een gemiddelde indeling van een zonnepanelensysteem.
② De garantiekaart bevindt zich in de appendix, de laatste pagina van deze handleiding.
③ U kunt een scanner of smartphone gebruiken om de serienummers op de kaart
te lezen als u de ECU instelt (zie de ECU-handleiding).
④ Met de mobiele app ArrayApp van APsystems worden installatie en registratie
aanzienlijk eenvoudiger.
4.3.9 Stap 9 - Een waarschuwing aanbrengen
Breng een label aan op de plaats waar men blootgesteld kan worden aan delen die onder spanning kunnen staan.
Breng dit label duidelijk en opzichtelijk aan zodat men opmerkzaam wordt gemaakt op eventuele gevaarlijke situaties
m.b.t. elektriciteit of stroom. Controleer extra de geisoleerde onderdelen bij stroomvoorziening, meetcircuits
(waarnemingslijnen) en andere delen van het electriciteitsnetwerk. U dient waarschuwingslabels aan te brengen:
Op het schakelbord (DNO-paneel en gebruikerseenheid)
waarop de micro-omvormer is aangesloten;
Op alle schakelborden tussen de gebruikerseenheid en de micro-omvormer zelf;
Indien mogelijk op micro-omvormer zelf;
Op alle isolatiepunten voor de micro-omvormer.
6
7
8
9
10 11 12 13 14 15 16 17 18 19 20 21 22
B A
emasupport@altenergy-power.com
Installatiehandleiding YC600 Ver 1.4.5
Figuur 12
Figuur 12
13
