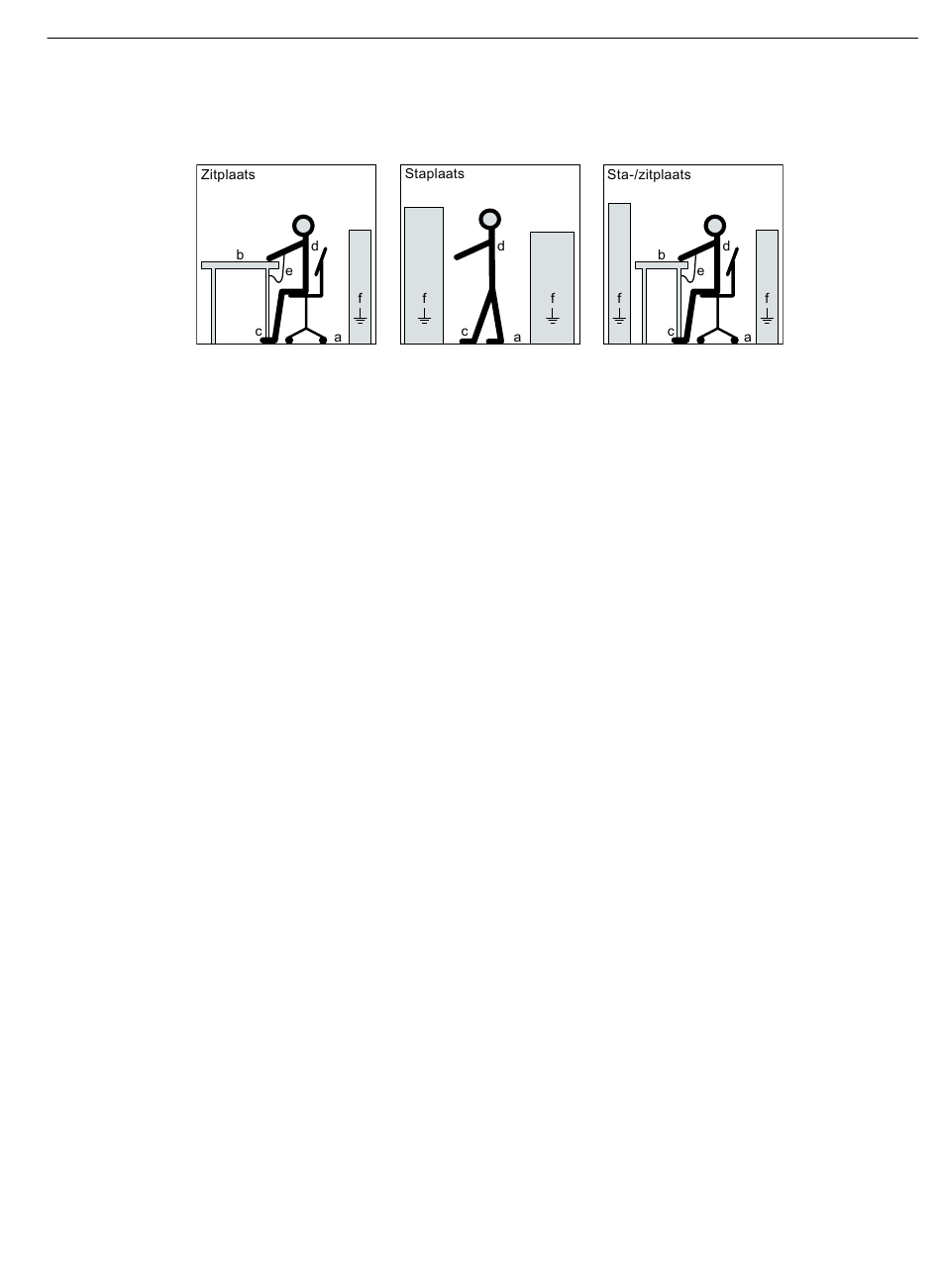

De noodzakelijke ESD-beschermingsmaatregelen voor elektrostatisch bedreigde onderdelen
zijn in de onderstaande tekeningen weergegeven:
a = geleidende vloer
d = ESD-mantel
2.7
Storingsbestendigheid
Zorg er door de keuze van geschikte signaalleidingen en evaluatie-eenheden voor dat de
stoorbestendigheid van de machine niet wordt beïnvloed.
2.8
Beïnvloeding van het stroomnet bij sterk ongelijkvormig
draaimoment
Door een sterk ongelijkvormig draaimoment, bv. bij de aandrijving van een kolfcompressor,
wordt een niet-sinusvormige motorstroom afgedwongen. De ontstane boventrillingen kunnen
het stroomnet via de aansluitleidingen ongeoorloofd beïnvloeden.
2.9
Stoorspanningen bij bedrijf aan de frequentieomvormer
Stoorspanningen bij bedrijf aan de omvormer
Bij bediening op de omvormer treden afhankelijk van de uitvoering van de omvormer (fabrikant,
type, ontstoringsmaatregelen) in sterkte verschillende storingsemissies op. Bij motoren met
geïntegreerde sensoren (bijv. PTC-weerstanden) kunnen door de omvormer bij de sensorkabel
storingsspanningen voorkomen. Het kan tot storingen komen die rechtstreeks of onrechtstreeks
tot de dood, zware lichamelijke verwondingen of materiële schade kunnen leiden.
• Neem de EMC-instructies van de fabrikant van de omvormer in acht. Voorkom overschrijding
van de grenswaarde volgens IEC/EN 61000-6-2 .... IEC/EN 61000-6-4 bij het aandrijfsysteem,
bestaande uit machine en omvormer.
• Tref de overeenkomstige EMV-maatregelen.
1LE5, 1PC4 ashoogte 250 ... 355
Bedieningshandleiding, 06/2023, A5E41454723A
2.9 Stoorspanningen bij bedrijf aan de frequentieomvormer
b = ESD-tafel
e = ESD-armband
Veiligheidsinstructies
c = ESD-schoenen
f = aardaansluiting van de kasten
