Montage
5.5 Machine monteren
5.5.5
Aangedreven elementen monteren
De rotor is statisch uitgebalanceerd. Bij aseinden met inlegspieën wordt het soort balancering
aangegeven met een markering aan de kopse kant van de DE-zijde van het aseinde en op het
vermogensplaatje:
• Kenteken "H" betekent uitbalancering met een halve inlegspie (standaard)
• Kenteken "F" betekent uitbalancering met een hele inlegspie.
• Kenteken "N" betekent uitbalancering zonder inlegspie.

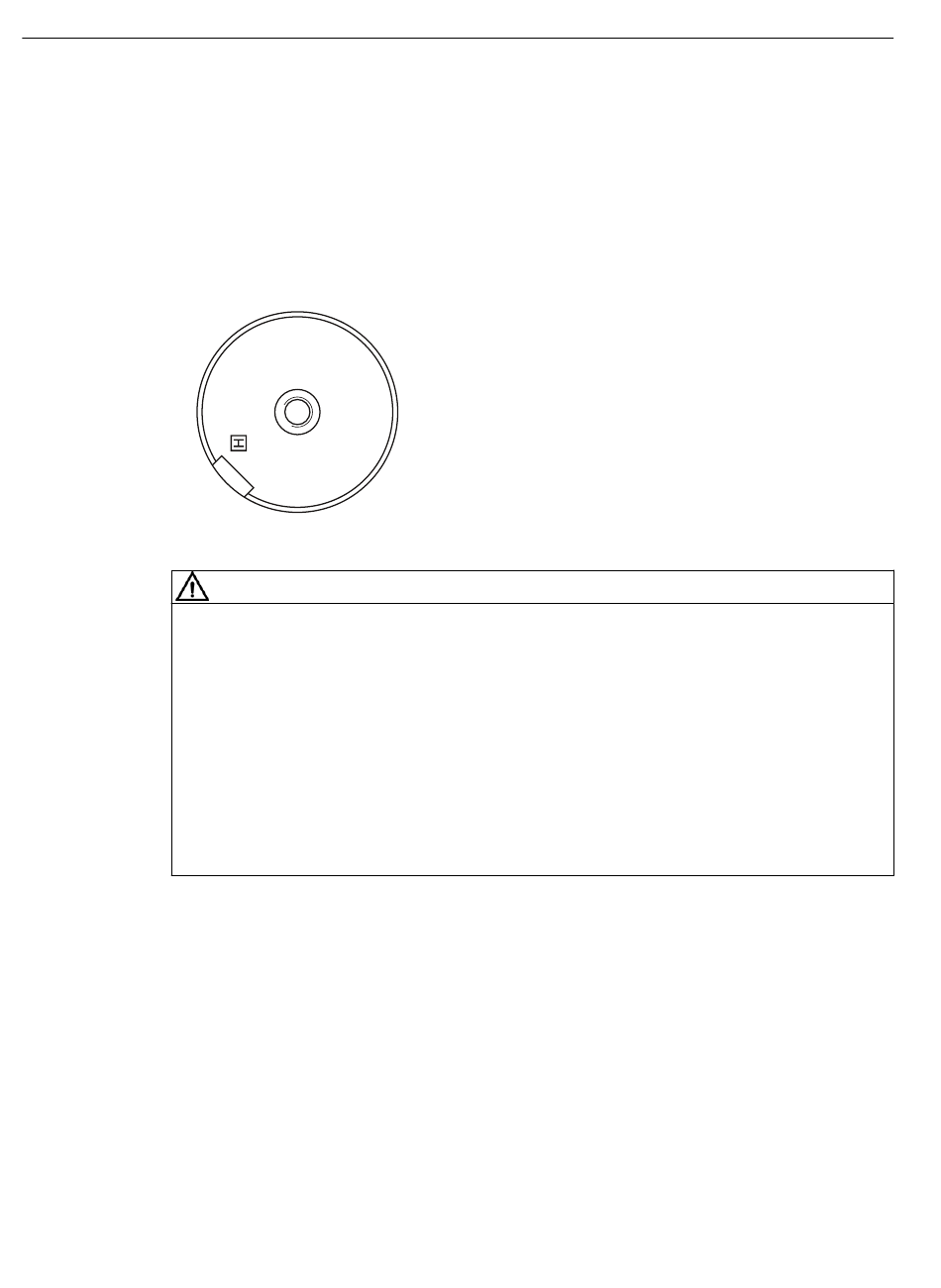

Afbeelding 5-1
Letselgevaar door ondeskundige montage of demontage
Bij bedrijf zonder opgetrokken afdrijfelementen, zoals koppelingen etc. kan de inlegspie eruit
worden geslingerd. Volg de noodzakelijke maatregelen.
Dit kan zware tot dodelijke letsels of materiële schade veroorzaken.
• Volg de algemeen noodzakelijke maatregelen voor de contactbescherming van de
• Gebruik deze machine uitsluitend met een aangebracht afdrijfelement.
• Trek de afdrijfelementen alleen op en af met geschikte inrichtingen.
• De inlegspieën zijn alleen gezekerd zodat ze tijdens transport niet kunnen uitvallen. Borg de
64
Soort balancering aan de DE-zijde
WAARSCHUWING
afdrijfelementen.
inlegspie voor het testbedrijf of de inbedrijfstelling zonder afdrijfelement met een
geschikt borgingselement. Neem daarbij de balanswijze van de machine in acht.
1LE5, 1PC4 ashoogte 250 ... 355
Bedieningshandleiding, 06/2023, A5E41454723A
