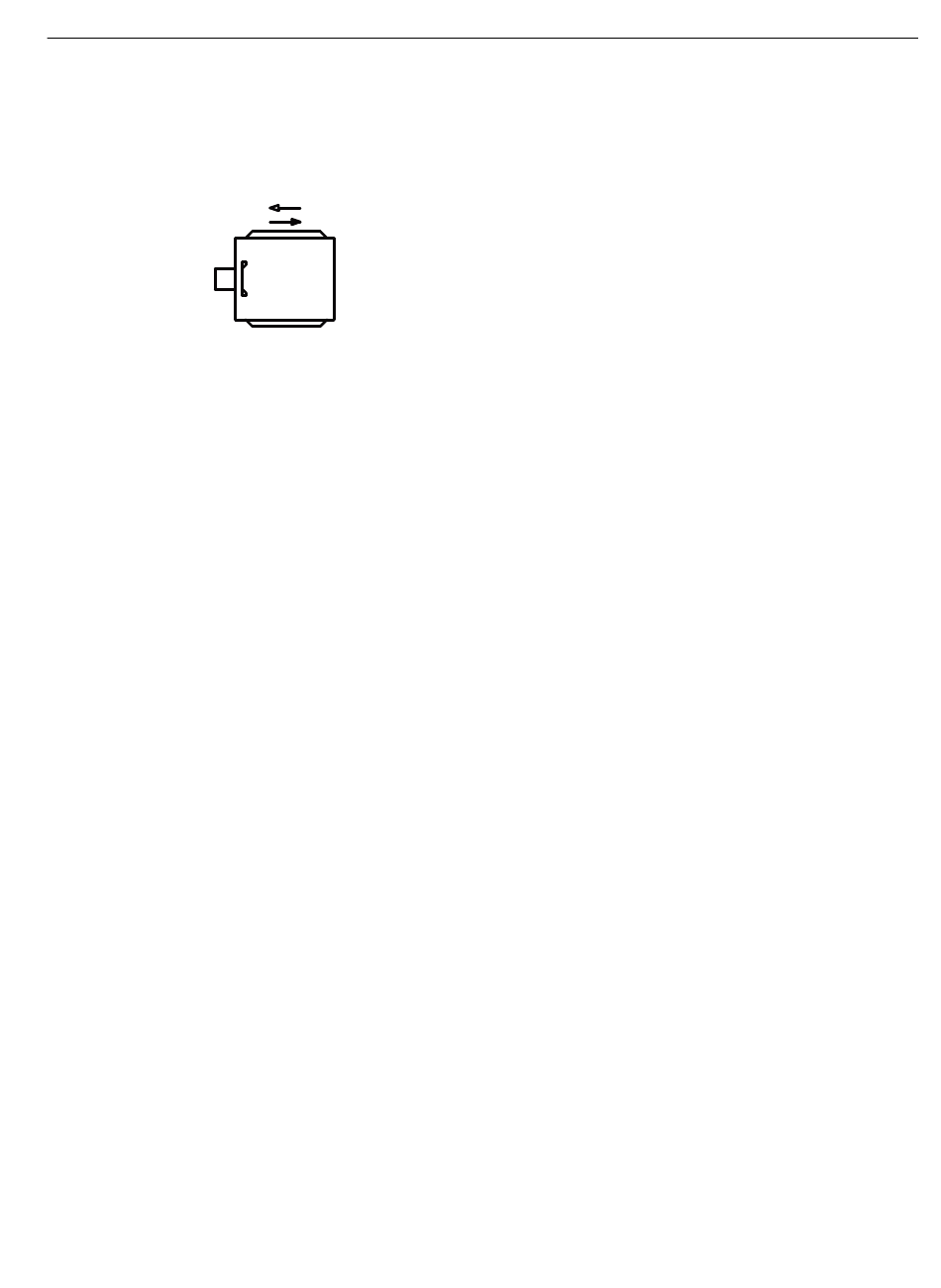

Oppervlaktekoeling door relatieve beweging van de koellucht: Koelmethode IC 418 volgens
EN / IEC 60034-6
IC418 IC4A1A8
Afbeelding 3-2
3.3.4
Lagers
Voor de ondersteuning en positiegeleiding van de machine-as in het vaststaande machinedeel
worden wentellagers aan DE- en NDE-kant gebruikt. Een zijde heeft hierbij de functie van het
vaste lager dat axiale en radiale krachten van de draaibare machine-as overdraagt op het
vaststaande machinedeel. De tegenoverliggende zijde is uitgevoerd als glij- en steunlager om
thermische uitzettingen in de machine toe te staan en om radiale krachten over te dragen.
De nominale (berekende) levensduur van de lagers volgens ISO 281 bedraagt ten minste 20 000
uur bij gebruik van de toegestane radiale / axiale krachten en werking op het stroomnet met
50 Hz. De mogelijke levensduur van de lagers kan echter bij geringere krachten (bijv. bedrijf met
compensatiekoppeling) aanzienlijk langer zijn.
De wentellagers met levenslange smering zijn onderhoudsvrij.
3.3.5
Uitbalancering
Standaard is de machine met oscillatieniveau A uitgevoerd. De rotor is het een halve inlegspie
(markering "H") dynamisch gebalanceerd.
Het oscillatieniveau B kan als optie worden besteld en is op het vermogensplaatje aangeduid.
3.3.6
Bouwvormen/uitvoeringsvormen
De voor de machine geldende bouwvorm is aangegeven op het typeplaatje.
1LE5, 1PC4 ashoogte 250 ... 355
Bedieningshandleiding, 06/2023, A5E41454723A
IC418
Omschrijving
3.3 Opbouw
29
