BEDIENING

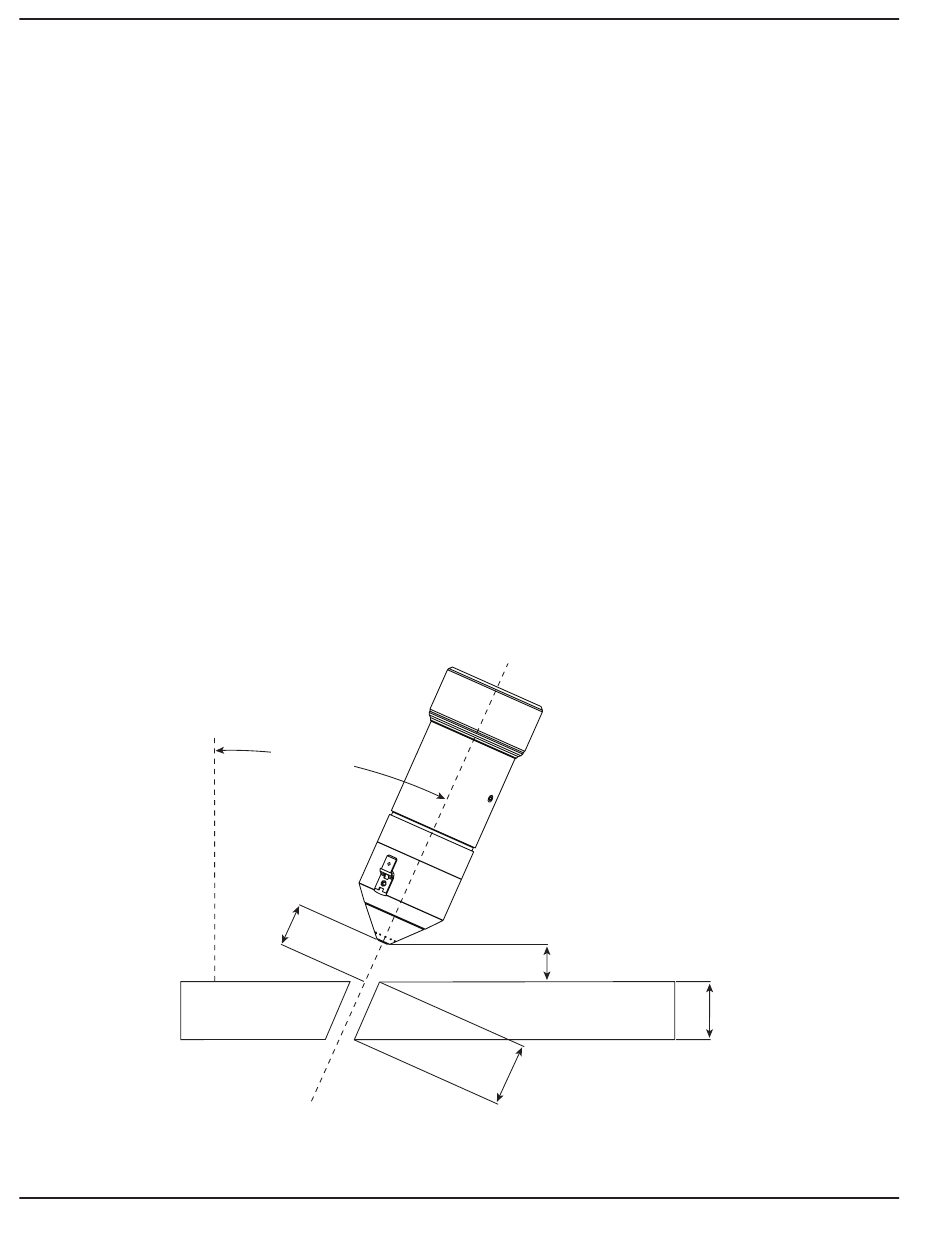

Definities m.b.t. afgeschuind snijden
Schuine hoek
Nominale dikte
Equivalente dikte
Vrije ruimte
Toorts-werkstukafstand
Boogspanning
4-22
De hoek tussen de middellijn van de toorts en een lijn die loodrecht op het werkstuk staat.
Als de toorts loodrecht op het werkstuk staat, is de hoek nul. De schuine hoek kan maximaal
45° zijn.
De verticale dikte van het werkstuk.
De lengte van de snijrand of de afstand die de boog tijdens het snijden aflegt door het
materiaal. De equivalente dikte is gelijk aan de nominale dikte gedeeld door de cosinus van
de schuine hoek. De equivalente dikte staat vermeld in de snijtabel.
De verticale afstand van het laagste punt van de toorts tot het oppervlak van het werkstuk.
De lineaire afstand van het midden van de toortsopening tot het oppervlak van het werkstuk
over de middellijn van de toorts. De waarden die als afstand van toorts tot werkstuk kunnen
worden gebruikt, staan in de snijtabel. De kleinste waarde is voor een rechte snede (schuine
hoek = 0°). De grootste waarde is voor een afgeschuinde snede onder een schuine hoek
van 45° met een vrije ruimte van 3 mm.
De boogspanning die wordt ingesteld hangt af van de schuine hoek en de configuratie van
het snijsysteem. De ingestelde boogspanning kan per systeem verschillen, ook al heeft
het werkstuk dezelfde dikte. De boogspanning voor afgeschuind snijden staat niet in de
snijtabellen voor afgeschuind snijden.
0°
Schuine hoek
Afstand toorts tot
werkstuk
Toorts
middellijn
Vrije ruimte
Equivalente dikte
HPR130XD Manual Gas – 806325
Nominale dikte
