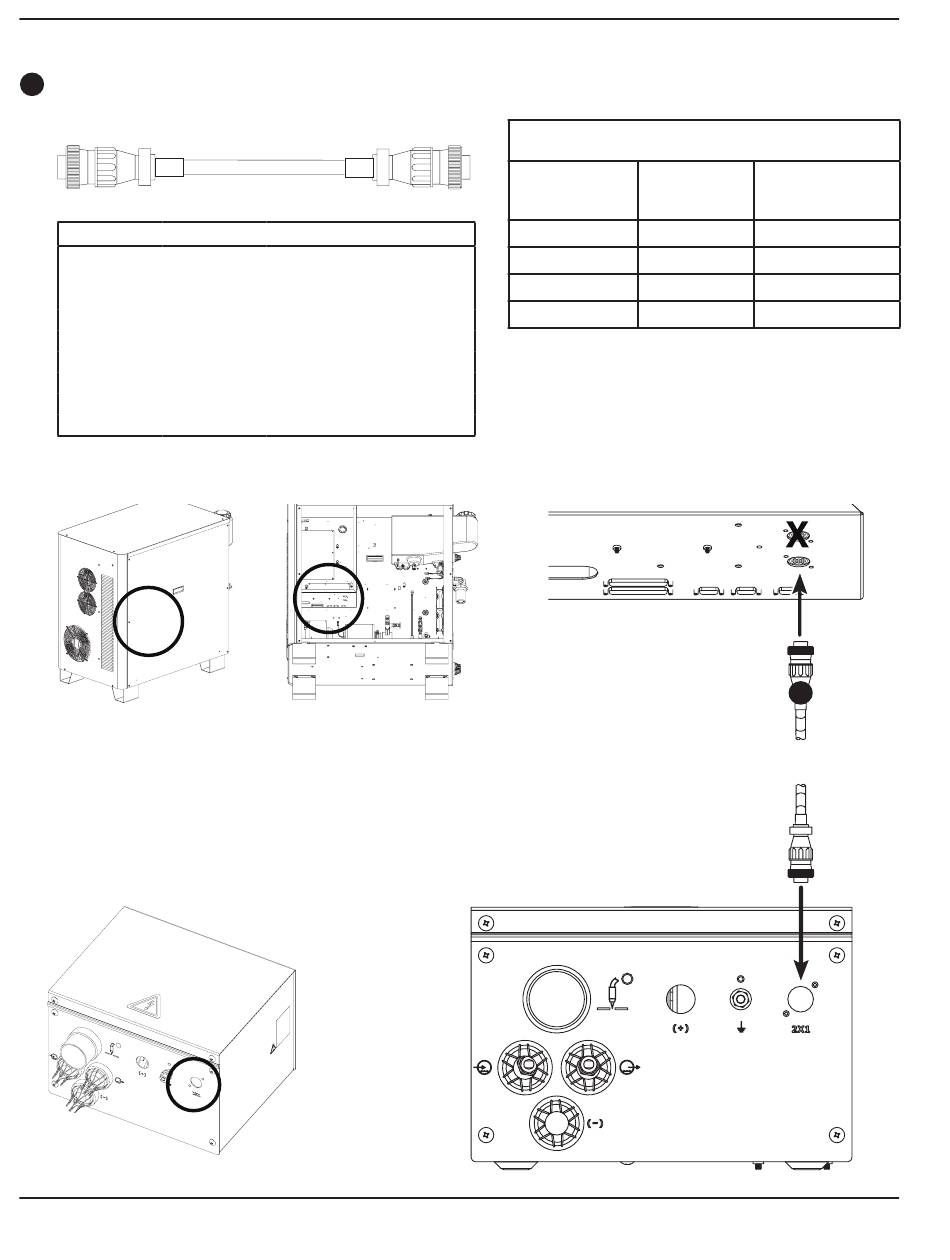

Voedingskabel van ontstekingsconsole

3
Onderdeelnr.
Lengte
123865*
2,1 m
123419
3 m
123834
4,5 m
123420
6 m
123670
7,5 m
123422
9 m
123835
10 m
123423
12 m
123671
15 m
*
Kabelnummer 123865 is voor gebruik met systemen waarvan de ontstekingsconsole op de stroombron is geplaatst
3-18
Onderdeelnr.
Lengte
123836
20 m
123425
22,5 m
123736
25 m
123426
30 m
123672
35 m
123938
37,5 m
123673
45 m
123837
60 m
123838
75 m
Overzicht kabelsignalen – voeding naar
ontstekingsconsole
Uiteinde
stroombron
Pennr.
Omschrijving
1
120 VAC heet
2
120 VAC retour
3
Aarding
4
Niet gebruikt
HPR130XD Manual Gas – 806325
Uiteinde
ontstekingsconsole
Pennr.
1
2
3
4
3
