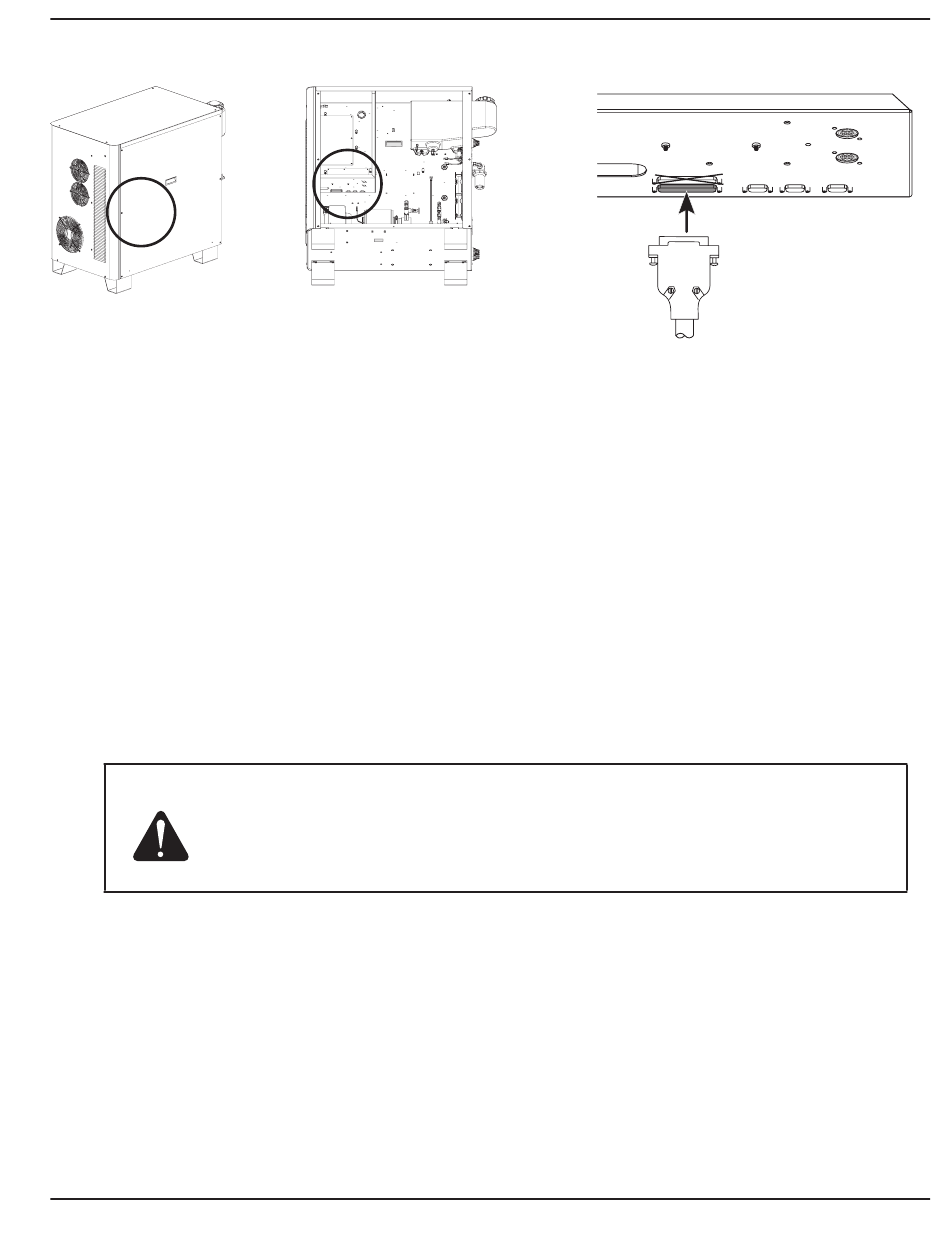

Opmerkingen bij overzicht kabelvoering CNC-interface
Opmerking 1.
Het isoleren van inputs is optioneel. Deze vereisen 24 VDC bij 7,3 mA of sluiting van een droog contact.
De levensduur van het externe relais kan worden verbeterd door parallel aan de relaiscontacten een
condensator van gemetalliseerd polyester (0,022 µF 100 V of hoger) te gebruiken.
Opmerking 2.
Outputs zijn optisch geïsoleerde transistors met open collectors. De maximale waarde is 24 VDC bij 10 mA.
Opmerking 3.
De beweging van de machine kan worden geselecteerd en wordt gebruikt bij configuraties met
meerdere plasmasystemen.
CNC + 24 VDC levert 24 VDC bij 200 mA maximaal. Een kabelbrug (jumper) op J304 is noodzakelijk
Opmerking 4.*
om 24 V spanning te kunnen gebruiken.
Voorzichtig:
De CNC-kabel moet gemaakt zijn van kabel met een bescherming volledig
rondom en moet aan beide uiteinden een stekker met een metalen behuizing
hebben. Voor voldoende aarding en de beste werking moet de bescherming aan
weerszijden worden verbonden met de metalen behuizing.
* Zie voorbeeld 1 op pagina 3-27
HPR130XD Manual Gas – 806325
INSTALLATIE
3-25
