Situatie van 2 accu's met een diodebrug (optioneel)
Indien 2 accu's en een diodebrug wordt besteld zal de standaard (54Ah) verdwijnen en
daarvoor worden een 102 Ah (Start accu ) en een 105 Ah (Lichtgroep accu) geplaatst.
Voor een goede verdeling van de laadstroom wordt ook een diodebrug gemonteerd.
De diodebrug ( Mastervolt Battery Mate 1602 ) wordt gemonteerd in het
motorcompartiment voor de motor. De zekeringkast zal de zekeringkast t.b.v. de lichtgroep
accu worden. Zie de installatie op de volgende bladzijden

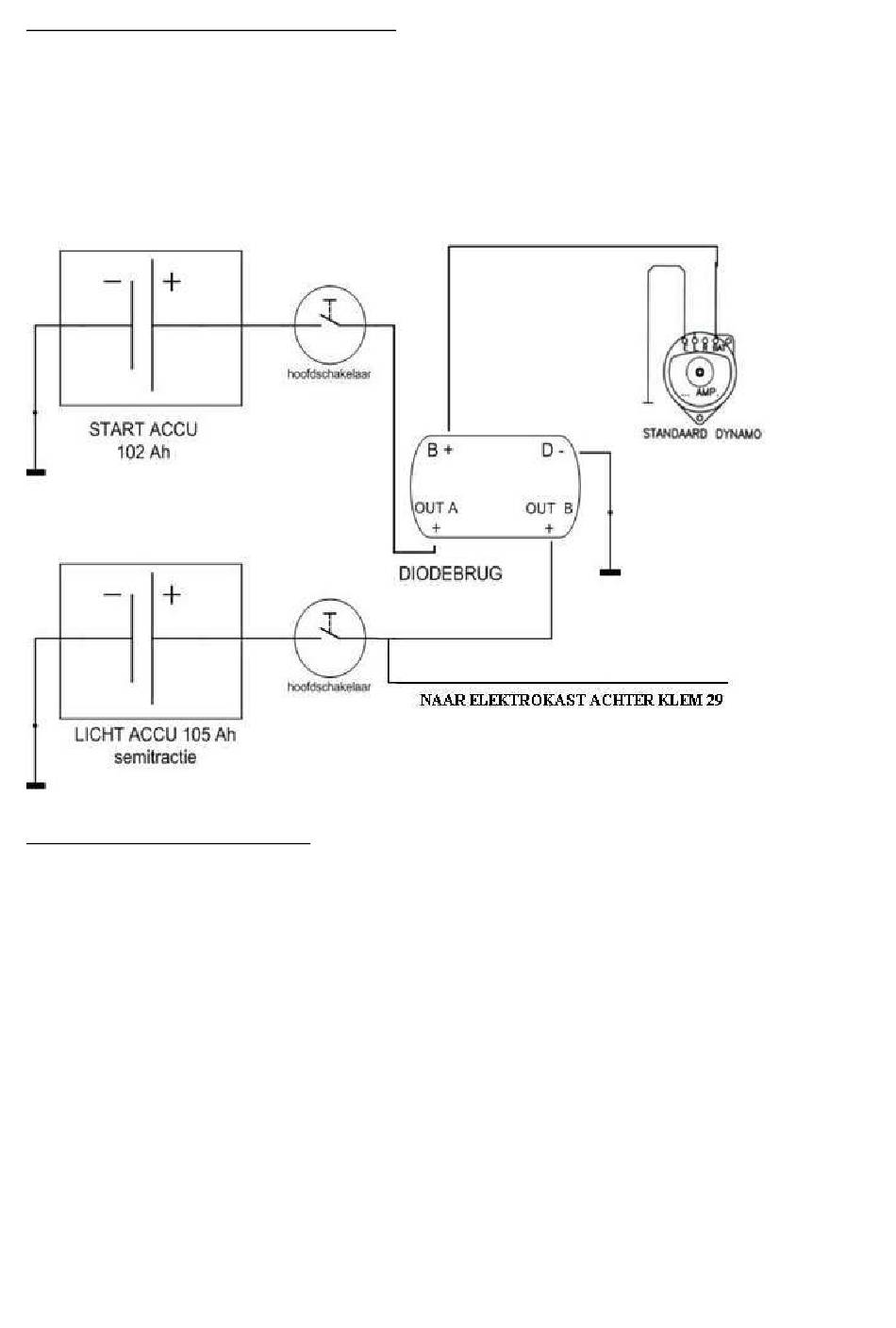

Schema 2 accu's en diodebrug
Aansluitingen:
B + van de diodebrug gaat naar de dynamo
D - van de diodebrug gaat naar de massa is gemonteerd op de motor
+ out A gaat naar de plus van de start accu
+ out B gaat naar de plus van de licht accu
Startaccu, deze staat gemonteerd in de opbergbak achterin onder de zitting,
de hoofdschakelaar ( H 1) voor deze accu is gemonteerd in de opbergbak stuurboord achter.
Lichtaccu, deze staat gemonteerd in de opbergbak achterin naast de startaccu,
de hoofdschakelaar ( H 2 ) voor deze accu staat naast de hoofdschakelaar van de startaccu.
