Bediening
6.2
Bedieningselementen
6.2.1 Positie van de bedieningselementen
Voor wat betreft de aluminium behuizing (T14/T15) en roestvaststalen behuizing (T14),
bevindt de bedieningstoets zich buiten op het instrument onder de beschermklep of in het
instrument op de elektronicamodule. In hygiënische roestvaststalen behuizingen (T17), bevindt
de bedieningstoets zich altijd intern op de elektronicamodule. Daarnaast zijn drie
bedieningstoetsen aanwezig op het optionele lokale display.

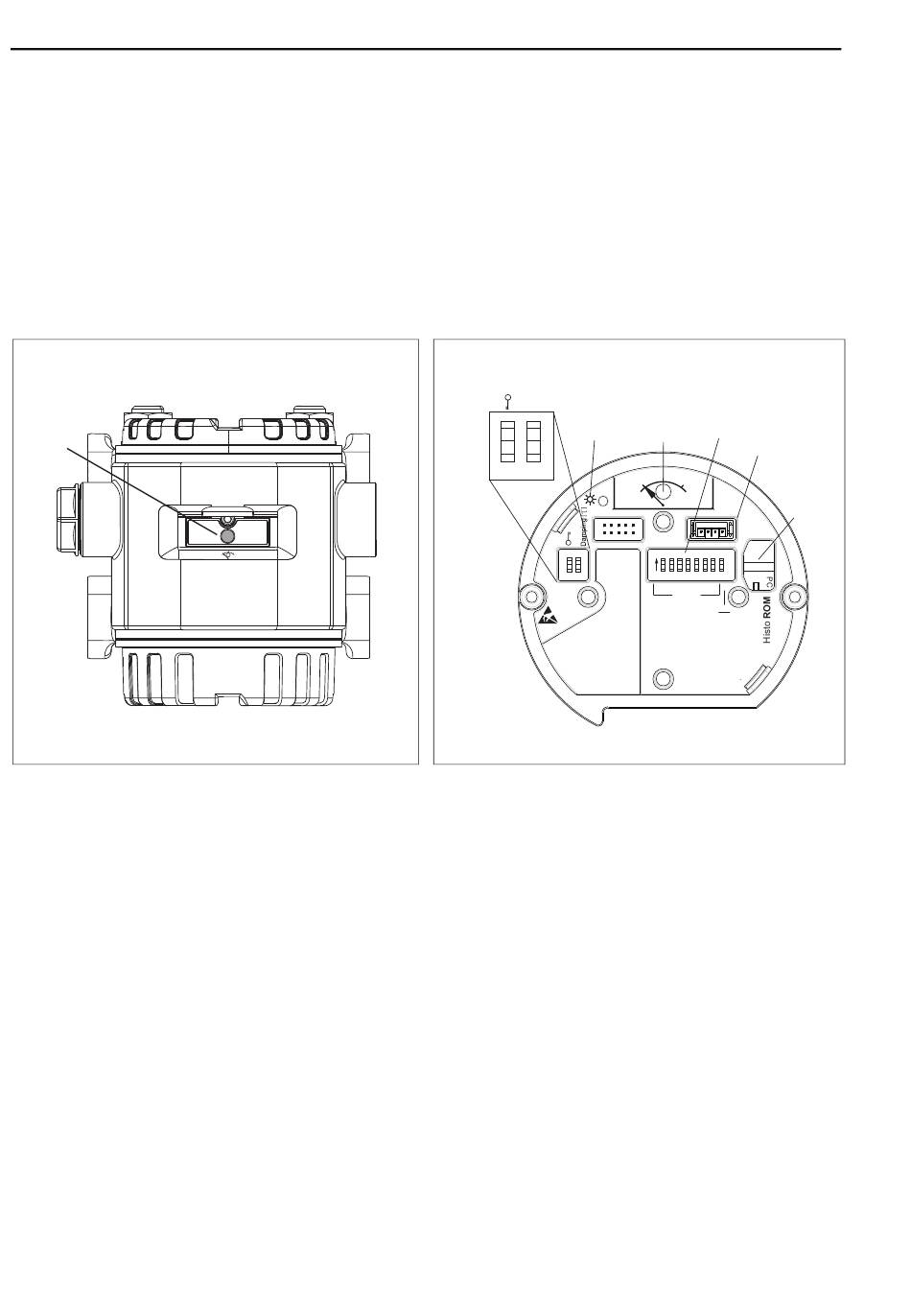

➀
Fig. 6: Externe bedieningstoets, onder de beschermkap
1
Bedieningstoets voor positie-instelling
(nulpuntscorrectie) en totale reset
28
0%
Zero
P01-xMD7xxxx-19-xx-xx-xx-074
➅
➆
t
➀
on
off
on
off
1
2
Fig. 7: Bedieningstoets en bedieningselementen, intern
1
Groene led als bevestiging van overnemen waarde
2
Bedieningstoets voor positie-instelling
(nulpuntscorrectie) en totale reset
3
DIP-schakelaar voor hardware-adres
4
Steekplaats voor optioneel display
5
Steekplaats voor optioneel HistoROM
6
DIP-schakelaar voor vergrendelen/ontgrendelen
van meetwaarderelevante parameters
7
DIP-schakelaar voor demping aan/uit
Deltabar S PROFIBUS PA
➂
➁
➃
0%
➄
Zero
Display
Sensor
on
ON
CK
S D A 0
8
off
1
2
3
4
5
6
7
8
1 2 3 4 5 6 7 8
Address
SW
HW
P01-xxxxxxxx-19-xx-xx-xx-105
®
/M-DAT
