Deltabar S PROFIBUS PA
Ventielen
1
Sluit 3.
2
Vul meetsysteem met vloeistof.
Open A, B, 2, 4.
3
Reinig bedrijfsdrukleidingen indien nodig:
– door uitblazen met perslucht in geval van gassen
– door uitspoelen in geval van vloeistoffen.
Sluit 2 en 4.
1
Open 1 en 5.
1
Sluit 1 en 5.
4
Ontlucht instrument.
Open 2 en 4.
Sluit 4.
Open 3.
Open 6 en 7 kortstondig,
sluit deze dan weer.
5
Stel het meetpunt in bedrijf.
Sluit 3.
Open 4.
Nu
1
1
– 1
, 3, 5
, 6 en 7 zijn gesloten.
– 2 en 4 zijn open.
– A en B open (indien aanwezig).
6
Kalibratie uitvoeren indien nodig. → Zie ook 52,
hoofdstuk 6.7.2.
1)
voor opstelling met 5 ventielen
Endress+Hauser
Betekenis
Medium stroomt naar
binnen.
1)
Instrument afsluiten.
Uitblazen-spoelen
bedrijfsdrukleidingen.
Sluit ventielen na
reiniging.
Medium inleiden.
Sluit negatieve zijde.
Breng positieve en nega-
tieve zijde in evenwicht.
Vul instrument geheel met
vloeistof en verwijder de
lucht.
Sluit de positieve ten
opzichte van de negatieve
zijde.
Sluit negatieve zijde aan.
Voorkeursinstallatie
6
I
+
II
2
+
A
A
6
+
I
III
+
II
2
1

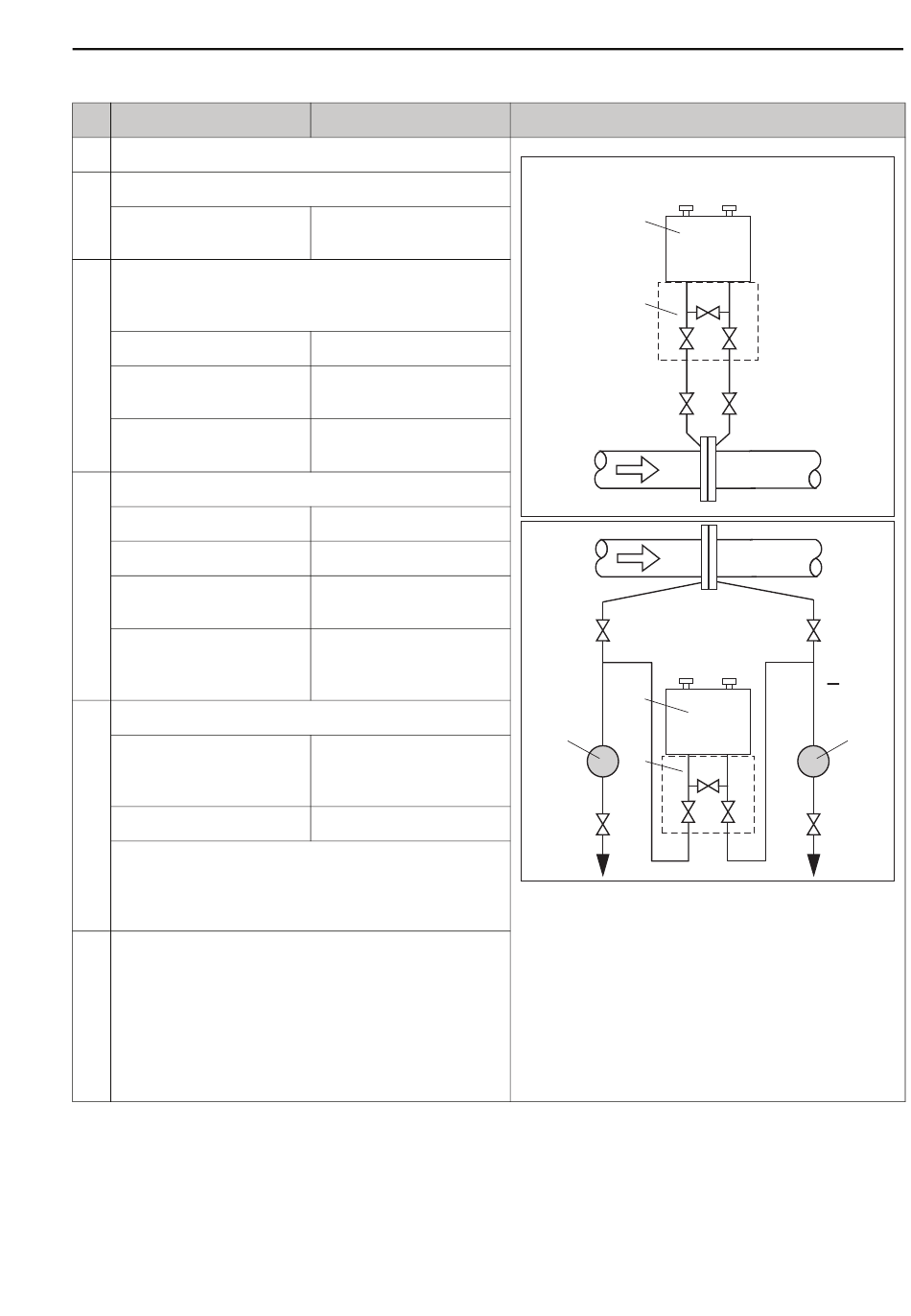

Fig. 16: Boven: voorkeursinstallatie voor gassen
Onder: voorkeursinstallatie voor vloeistoffen
I
Deltabar S PMD75
II
Drievoudig ventielblok
III
Afscheider
1, 5
Aftapventielen
2, 4
Inlaatventielen
3
Stabilisatieventiel
6, 7
Ontluchtingsventielen op Deltabar S
A, B
Afsluitventiel
Inbedrijfname
7
–
3
4
–
B
B
7
III
–
3
4
5
P01-xMD7xxxx-11-xx-xx-xx-002
51
