Minimale schakeling
Versie 2.1 (06/2014) nl
Vertaling van de originele gebruiksaanwijzing
Interroll DriveControl 20 / DriveControl 54
Montage en installatie
+
-
1

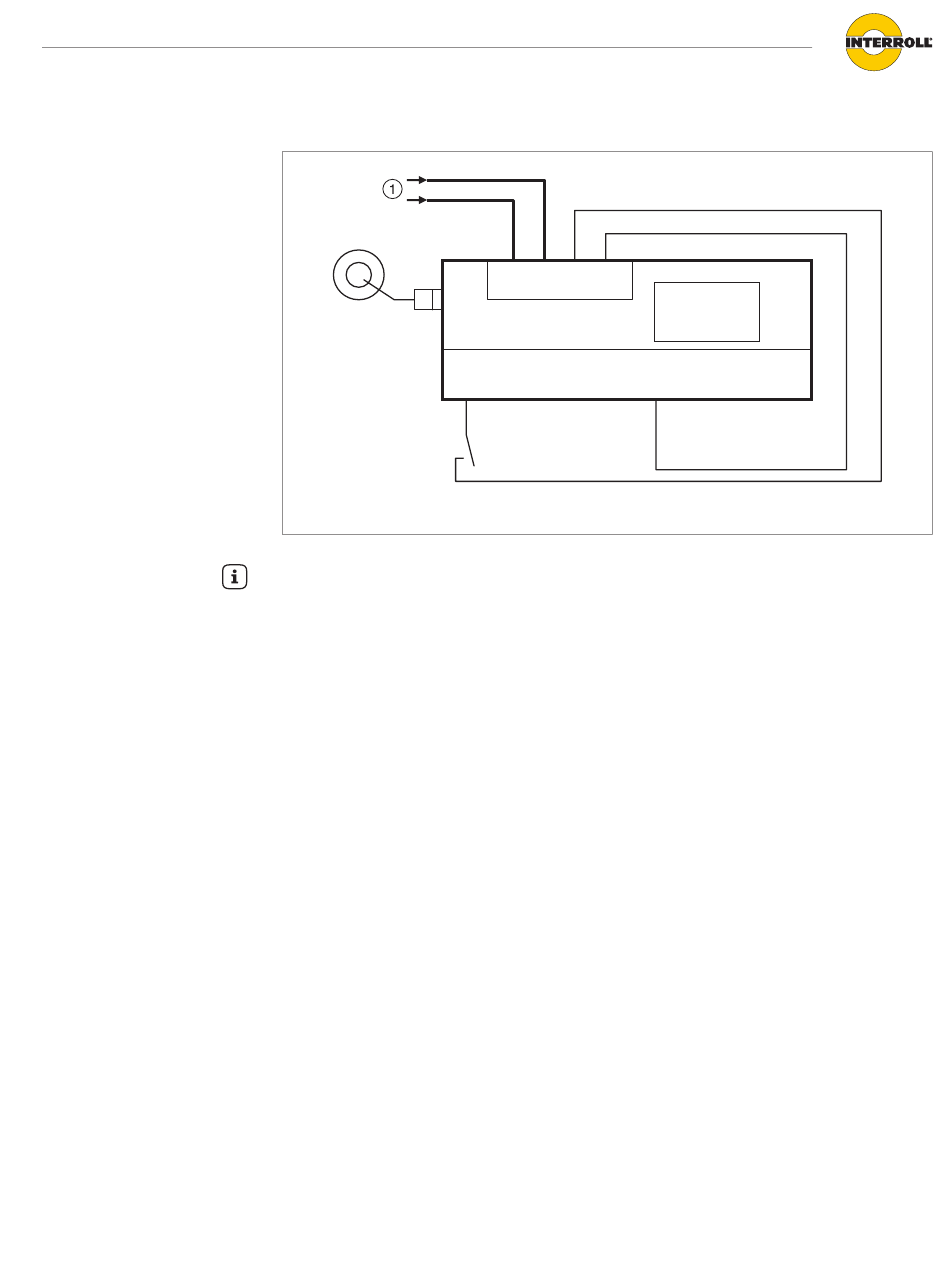

Bedrijfsspanning van voedingseenheid (leiding 1,5 mm², AWG 16)
Deze schakeling maakt het vastleggen van de streefwaarden voor toerental en draairichting
via de interne DIP-schakelaars mogelijk.
Het Error-signaal wordt niet gebruikt, fouten worden alleen via de rode led weergegeven.
Start en stop kunnen door een wissel van het niveau op aansluiting SPEED A worden geregeld.
De DriveControl resp. RollerDrive mogen niet via de activering resp. deactivering van de
spanningsvoorziening van de DriveControl worden in- en uitgeschakeld, dit mag alleen via
het startsignaal ( SPEED A, B, C) gebeuren.
GND +24V +24V GND
SPEED
Common
A
B
C
DIR
DriveControl
24 V EXT ERROR
GND
