2 Levering en bediening
Beschikbare modellen
In SHB10 units kunnen we de volgende modellen on-
derscheiden:
•
SHB10 -6 - apparaat ontworpen om samen te wer-
ken met de AMS 10-6 buitenmodule.
•
SHB10-12 - apparaat ontworpen om samen te
werken met de AMS 10-8 en AMS 10-12 buiten-
module.
•
SHB10-16 - apparaat ontworpen om samen te
werken met de AMS 10-16 buitenmodule.
•
SHB10-6 EM - apparaat ontworpen om samen te
werken met de AMS 10-6 buitenmodule (met ge-
integreerde energiemeter).
•
SHB10-12 EM- apparaat ontworpen om samen te
werken met de AMS 10-8 en AMS 10-12 buiten-
module (met geïntegreerde energiemeter).
•
SHB10-16 EM - apparaat ontworpen om samen
te werken met de AMS 10-16 buitenmodule (met
geïntegreerde energiemeter).
Compatibiliteit
SHB10 binnenunit kan samenwerken met Split type
buitenunits.
Compatibele
SPLIT:
Externe unit
AMS 10-6
AMS 10-8
AMS 10-12
AMS 10-16
Meer informatie over de NIBE SPLIT-warmtepompen
vindt u op www.nibe.eu en in de betreffende monta-
ge- en gebruiksaanwijzing.
In het hoofdstuk Accessoires kunt u de lijst met ac-
cessoires bekijken die gebruikt kunnen worden met
de SHB10.
Vervoer
De SHB10 binnenunit moet verticaal of horizontaal op
de achterwand worden getransporteerd en opgeborgen,
display naar boven. De opslagruimte moet droog zijn.
De SHB10 kan verticaal in het gebouw worden ge-
bracht of voorzichtig op de achterwand van de behui-
zing worden geplaatst met het display naar boven.
AANDACHT
Wanneer de SHB 10 horizontaal wordt opgeslagen of
getransporteerd met het display naar boven, mogen
er geen apparaten/elementen bovenop het apparaat
worden opgeslagen. Dit kan schade aan het apparaat
veroorzaken.
6
Hoofdstuk 2 |
Levering en bediening
warmtepompen
Compatibiliteit
SHB10-6 / SHB10-6 EM
SHB10-12 / SHB10-12 EM
SHB10-16 / SHB10-16 EM

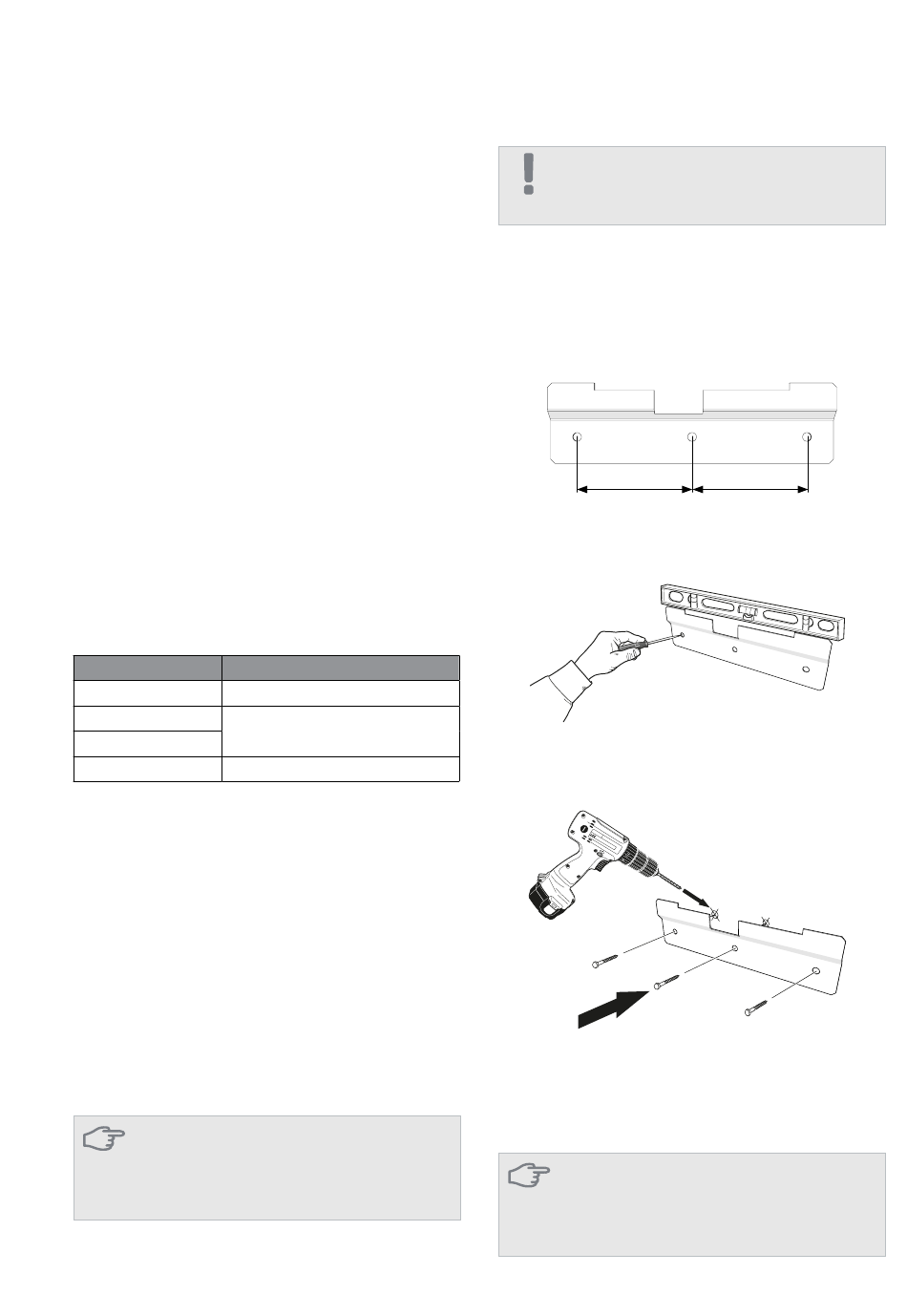

Montage
BELANGRIJK
Hang het SHB10-unit aan de muur met behulp van
de meegeleverde hanger. Het apparaat mag alleen
verticaal worden geïnstalleerd.
•
De SHB10 is uitgerust met een hanger voor
wandmontage. Voor de opstelling van de monta-
gegaten zie onderstaande figuur.
•
De SHB10 moet worden opgehangen aan wan-
den met voldoende draagkracht om het gewicht
van de gevulde binnenunit te dragen.
•
Aangezien de SHB10 een condensafvoer heeft,
moet de locatie van de binnenunit een afvoer
naar het riool hebben.
NIBE
1.
Plaats de meegeleverde montage hanger horizon-
taal tegen de muur. Nivelleer de hanger met een
waterpas. Markeer de boorpunten voor de gaten.
2. Boor gaten op de gemarkeerde punten.
3. Schroef de wandbevestigingen aan de wand met
de bijgeleverde expansiebouten en -schroeven.
4. Installeer de SHB10 op de bevestigde hanger.
5. Stel het apparaat af met de onderste stelschroeven.
AANDACHT
De noppen die aan de inrichting zijn bevestigd, worden
beoordeeld op basis van het draagvermogen en het
materiaal van de wand waaraan de inrichting wordt
opgehangen. Indien nodig worden zij vervangen door
andere die aan de voorschriften voldoen.
130 mm
130 mm
SHB10
