Installatie
Transport van de ketel
De ATAG XLF is een volledig uitgerust compact
verwarmingssysteem dat in de fabriek is ingesteld
en getest.
De afmetingen van de verpakking voor alle ketels
zijn:
Breedte 750 mm
Hoogte 1350 mm
Diepte 800 mm
Dit betekent dat alle modellen in één stuk door een
normale deur kunnen.
1
4
4x
4x
4x
4x
7
De ketel kan worden verplaatst met een
vorkheftruck. De instructies voor het uitpakken
staan op de kartonnen doos afgedrukt. Gelieve
deze instructies te volgen.
Demontage van de panelen
De panelen van de behuizing kunnen makkelijk
worden verwijderd, en dat wordt ook aanbevolen
bij het installeren van het apparaat. Hierdoor wordt
het risico op eventuele beschadiging beperkt.
2
5

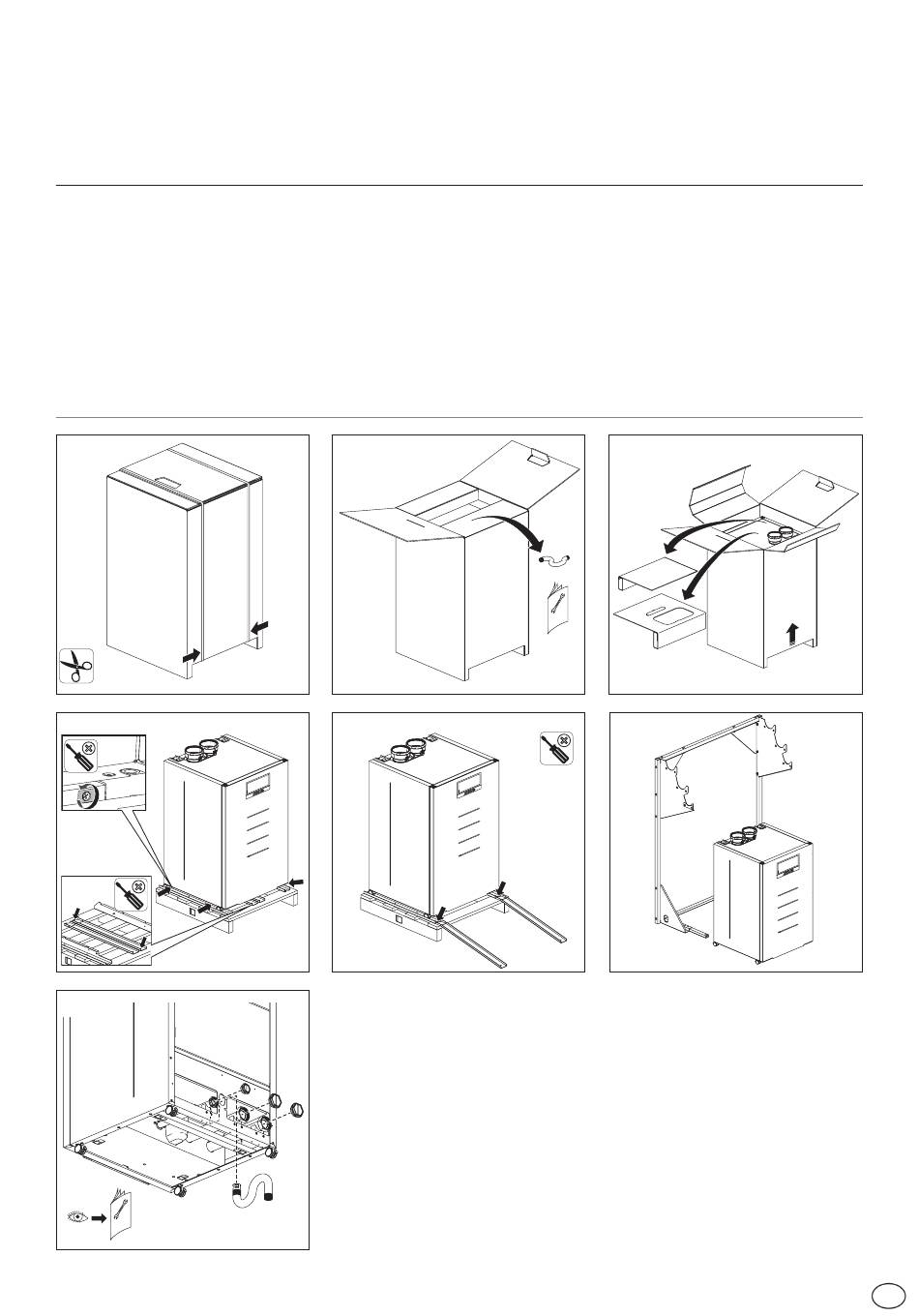

1. Verwijder de plastic strips.
2. Open de 4 flappen bovenaan en haal de documentatie en de
condenspijp uit de verpakking.
3. Verwijder de kartonnen inzetstukken en de doos.
4. Verwijder de 4 schroeven van het onderste gedeelte van de ketel en
van de 'roll-off'-rails op de pallet.
5. Positioneer en zet de 'roll-off'-rail vast op de pallet, de ketel kan nu via
de 'roll-off'-rail op de vloer worden gerold.
6. Verplaats de ketel naar de opstelplaats of naar het cascadeframe.
7. Verwijder de plastic doppen voor water en gas, sluit de condenspijp
aan en volg de installatiehandleiding.
8. Zodra de ketel aangesloten is, drukt u op de vier remmen zodat hij
geblokkeerd staat.
Voorzorgsmaatregelen voor handling en
dragen
-
Draag beschermende kleding en/of
handschoenen ter bescherming.
-
De ketel moet inclusief pallet b.v. met behulp
van een vorkheftruck worden verplaatst,
de wielen kunnen worden gebruikt voor de
definitieve positionering.
De panelen moeten worden bevestigd
en vastgezet met de meegeleverde
schroeven na assemblage van de ketel of na
onderhoudswerken.
3
A
6
2x
2x
B
C
17
NL
