De verzamelleidingen zijn verkrijgbaar
in DN100, en ze worden met elkaar
verbonden door de flenzen en
pakkingen, M12 of M16x55 bouten,
borgringen en moeren. Daarna kunnen
de open verdeler en de complete
installatie erop aangesloten worden.

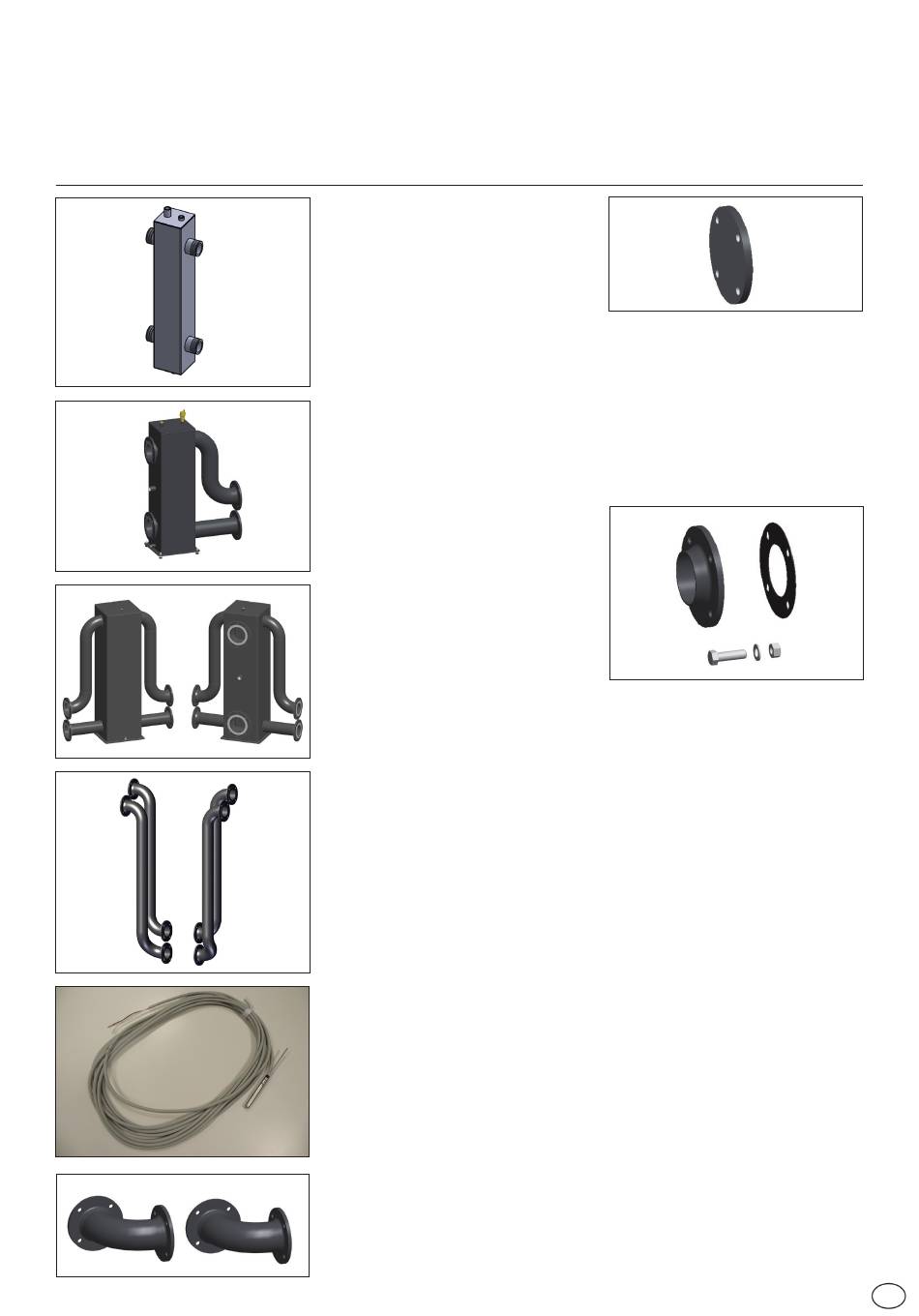

1.2.3 Open verdeler
Er zijn 3 open verdelers verkrijgbaar:
-
Open verdeler voor 1 ATAG XLF
tot max. 200 kW geleverd met
automatische ontluchting, aftapper
en opening voor temperatuursensor
T10. Ketelaansluitingen zijn 2x 2",
installatieaansluitingen zijn 2x 2".
De open verdeler MOET tussen
de ketel(s) en de systeempompen
aangesloten worden.
-
Open verdeler DN100 tot 1000 kW
-
Open verdeler DN100 DUO tot
1600 kW
De open verdeler wordt standaard
geleverd met stelvoeten, automatische
ontluchting, aftapper, opening voor
temperatuursensor T10, M12 of
M16x55 bouten,
borgringen en moeren.
4. Leidingwerkverdeler
aansluitingsbuis
De aansluitingsbuizen voor de
verzamelleidingen zijn verkrijgbaar
in twee versies: voor een aansluiting
LINKS of een aansluiting RECHTS
van de cascade. Ze worden standaard
geleverd met M16x55 bouten,
borgringen, moeren en pakkingen.
5. Aanvoertemperatuursensor T10
Elk systeem met 1 of meer
ATAG XLF-ketels moet met een
aanvoertemperatuursensor T10
uitgerust worden en moet op de
masterketel (MTS1-T10) aangesloten
worden. De aanvoersensor moet in de
opening van de open verdeler worden
geplaatst.
6. Bochtenset
De open verdeler kan in een hoek
van 90° worden gepositioneerd.
Hiervoor kan een bochtenset worden
gebruikt.
- Bochtenset DN100 aanvoer/retour.
7
7. Blindflenzen
De uiteinden van de verzamelleidingen
moeten met blindflenzen worden uitgerust.
De blindflenzen worden standaard mee-
geleverd met een volledig geconfigureerd
product, inclusief bouten, borgringen en
pakkingen.
- Blindflenzenset DN100 aanvoer/
retour
8
8. Lasflenzen
Op aanvraag zijn Lasflenzen
verkrijgbaar voor verbinding van CV-
leidingen met de secundaire zijde van
de open verdeler en voor verbinding
van de gasleiding.
- Lasflenzenset DN100 aanvoer/retour
+ DN65 gas.
Voor een compleet overzicht van de
beschikbare accessoires verwijzen
we naar paragraaf "ATAG XLF
Cascade-accessoires".
Vereiste componenten die niet door
ATAG worden geleverd:
- De pomp van de installatie;
- Condensafvoer naar de installatie;
- Vuilafscheidingsfilter;
- Lucht- en vuilafscheider;
- Regelklep;
- Expansievat(en).
