Installatie
Cascade vloerstaand uitbreiding
1
2
3
4
5
6-7-8
9

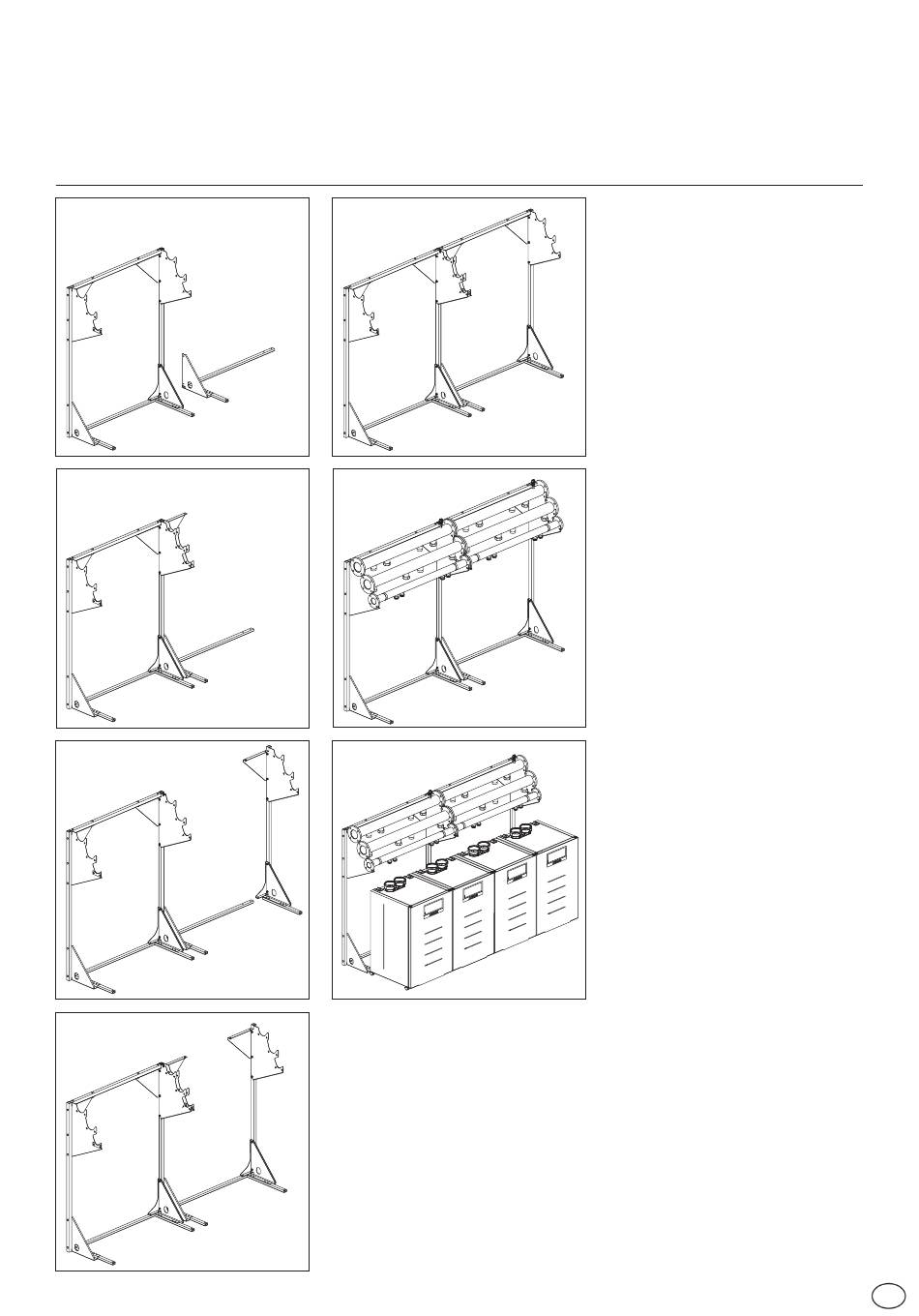

Assemblage in rechtopstaand frame
1. Positioneer de extra onderste balk
op de vloer, naast de bestaande
cascade. Monteer de onderste
beugels op de onderste balk met
behulp van de meegeleverde M8-
bouten, borgringen en moer.
2. Monteer de extra onderste balk
en de bovenste beugel aan de
bestaande verticale stijlen met
behulp van de meegeleverde M8-
bouten, borgringen en moer.
3. Assembleer vooraf (aan de andere
kant) de verticale stijl met zijn
onderste en bovenste balk.
4. Monteer de vooraf geassembleerde
verticale stijl aan de onderste balk.
5. Monteer de bovenste balk op de
bovenste beugels met behulp
van de meegeleverde M8-bouten,
borgringen en moer.
Let op: zodra het frame op de juiste
positie staat, moet het aan de vloer
vastgemaakt worden.
Assemblage verzamelleidingen
6. Plaats de aanvoerverzamelleidin-
gen in de bovenste uitsparing.
7. Plaats de retourverzamelleidingen
in de middelste uitsparing. Koppel
de leidingen met behulp van de
meegeleverde DN100-pakkingen,
M16-bouten, borgringen en moeren.
8. Plaats de gasverzamelleidingen in
de onderste uitsparing. Koppel de
gasleidingen met behulp van de
meegeleverde DN65-pakkingen,
M12-bouten, borgringen en moeren.
Positionering van de ketel
9. Plaats de ketel zodat hij vóór het
frame staat. Zodra de ketel met de
aansluitset is aangesloten, drukt
u op de vier remmen zodat hij
geblokkeerd staat.
21
NL
