Installatie
De ketel aansluiten
1
2
3
4
22

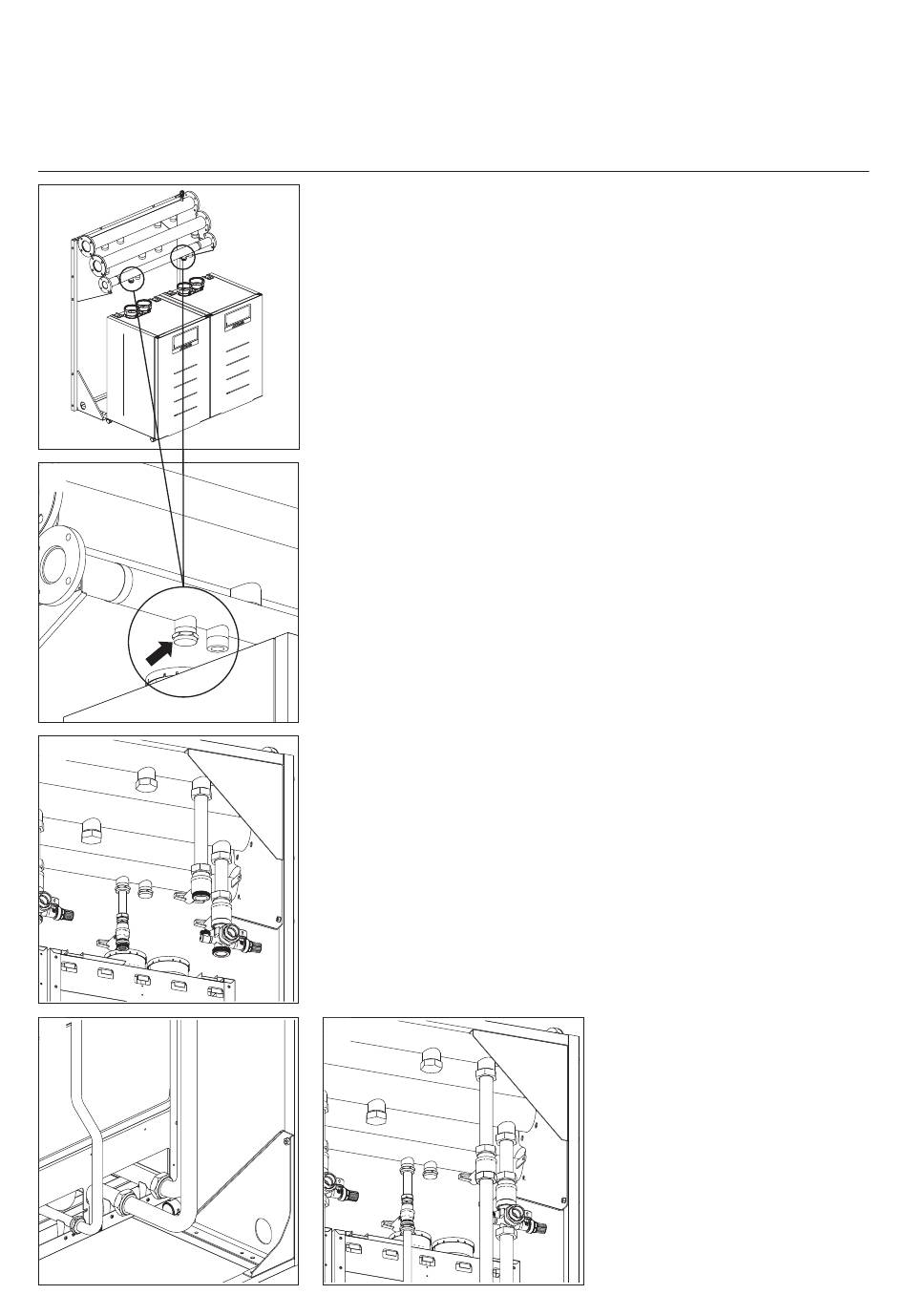

1-2. Houd de dop op de aansluitingen
die niet worden gebruikt op de
verzamelleidingen:
Aanvoer en retour: 2" dop met
pakking (2 stuks/ketel).
Gas: 1 ¼" dop met pakking
(1 stuk/ketel).
Gebruik de meegeleverde
pakkingen voor de aansluitingen.
Controleer alle aansluitingen op
lekkage en gasdichtheid.
3. Sluit de afsluiters aan op de
verzamelleidingen:
Aanvoer: buis 45 mm met vlakke
koppeling 2", 2" afsluiter met vlakke
koppeling en rode hendel.
Retour: buis 45 mm met vlakke
koppeling 2", 2" kruisstuk met
vlakke koppeling, vul/aftapkraan en
afsluiter met blauwe hendel.
De ketel wordt geleverd met een
overstort voor 3 en 6 bar.
Volg de terplaatse geldende
voorschriften om te bepalen welke
overstort toegepast mag worden.
De ketel is geschikt volgens de
bedieningsinstellingen tot 6 bar.
Gas: korte buis 28 mm met vlakke
dichting van 1 1/4" en knelkoppeling
van 28 mm met afsluiter van 1 1/4".
Er kan vervuild testwater vrijkomen
wanneer de plastic doppen op de
aanvoer en retour van de ketel
verwijderd worden.
Gebruik de meegeleverde pakkingen
voor de aansluitingen. Controleer
alle aansluitingen op lekkage en
gasdichtheid.
5
4. Sluit de buizen aan op de ketel.
Aanvoer: buis 45 mm met vlakke
koppeling 2".
Retour: buis 45 mm met vlakke
koppeling 2".
Gas: buis 28 mm met vlakke
koppeling 1 ¼".
5. Sluit de buizen aan op de afsluiters.
Aanvoer: buis 45 mm met vlakke
koppeling 2".
Retour: buis 45 mm met vlakke
koppeling 2".
Gas: buis 28 mm met vlakke
koppeling 1 ¼".
