MONTAGEVOORBEREIDING
3.4
Doorsnede ventilatieapparatuur
Voor de doorsnede tekening van andere varianten van uw ventilatiesysteem, zie de montage-
handleiding van uw speciale buitensluiting.
Overzicht ventilatie-apparaat iV-Smart+ variant standaard
6
D

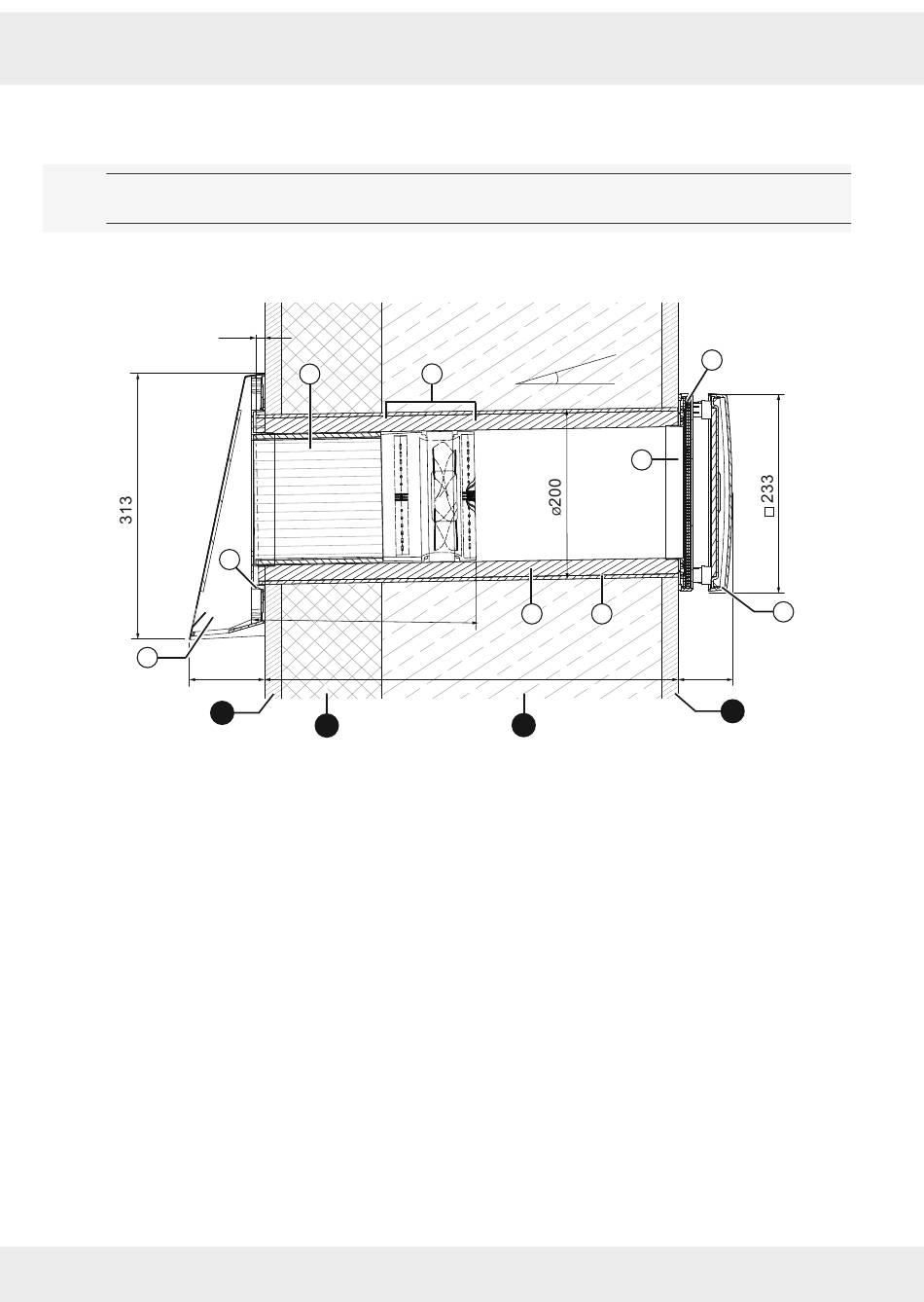

Afbeelding 3: Doorsnee tekening ventilatiesysteem iV14-Zero
A Binnenafwerking/ Binnenopbouw
B Metselwerk
1 Bodemplaat binnenkap
2 Ringinzet Flair Zero (voorgemonteerd)
3 Afdekkap binnenkap
met geluiddempend inzetstuk SDE
4 Wandmontagehuls R-D200
5 Geluiddempende bekleding [Inventin]
14
14
10
8
7
260
88
C
9
1 – 2°
5
4
≥ 255
B
C Isolatie
D Buitenafwerking
6 Weerbestendige kap Flex Zero
7 Ringinzet Flex Zero (voorgemonteerd)
8 Warmtewisselaar
9 inVENTron:
Omkeerbare ventilator Xenion ingebed
in dubbele luchtgeleider
Ventilatiesysteem iV14-Zero | Montagehandleiding
1
2
3
61
A
