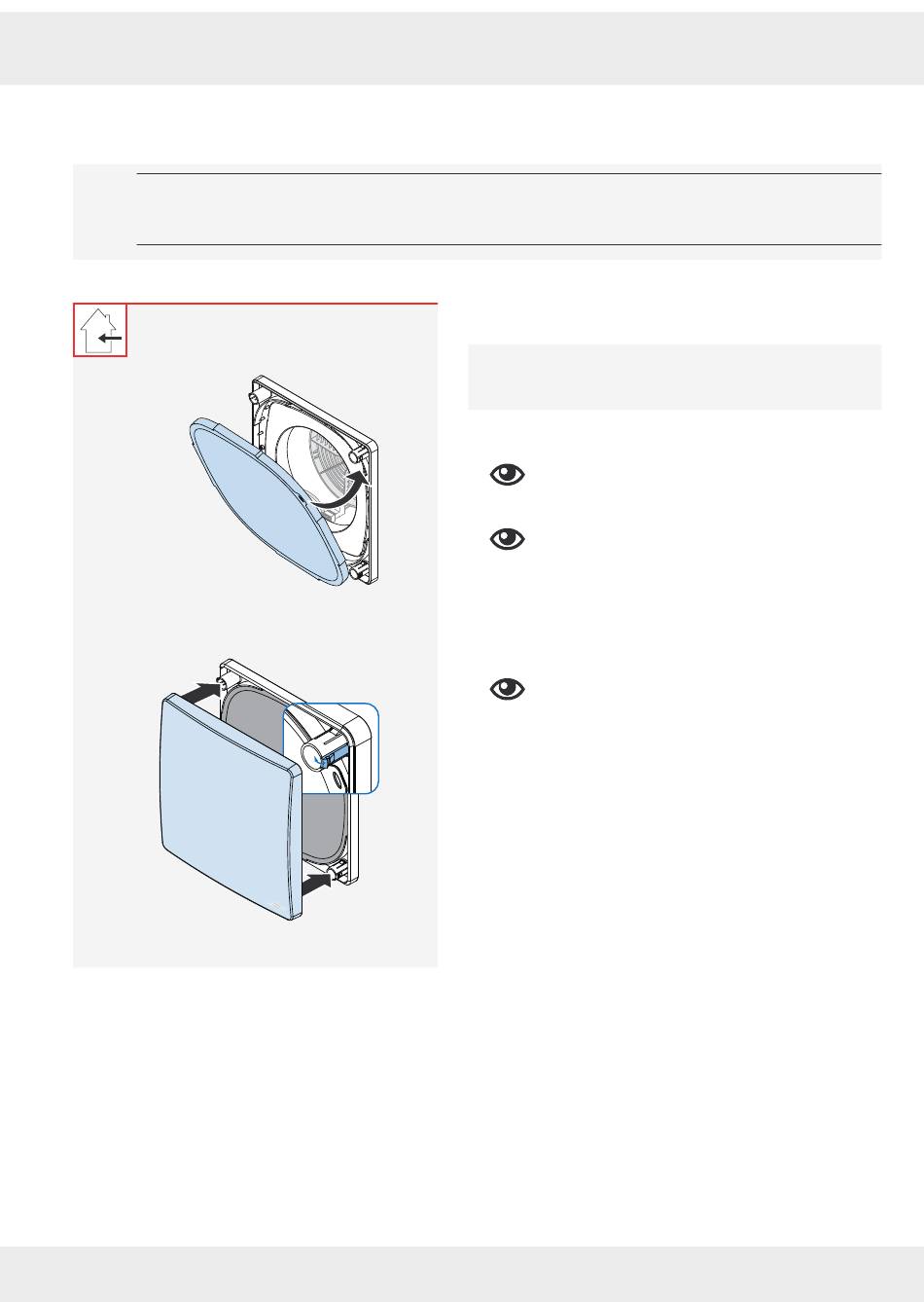

4.10 Binnenkap aanbrengen
De montage van de binnenvariaties maakt geen deel uit van deze documentatie!
Deze is te vinden in de aparte montagehandleiding van de betreffende binnenkap/
het regelplatform Connect.
Ventilatiesysteem iV14-Zero | Montagehandleiding
Voorwaarde:
• De insteek warmtewisselaar is gemonteerd.
Zorg ervoor dat u het stoffilter correct monteert om
een storing in het ventilatiesysteem te voorkomen.
► Plaats het stoffilter in de bodemplaat.
► Schuif het afdekking op de steun van de afstand-
houder.
4 x KLIK
► Druk de bevestigingsnokken op de afstandhouders
naar binnen.
► Schuif de afdekking op de afstandshouders.
Alle afstandshouders klikken voelbaar in.
De binnenkap is gemonteerd.
• Zorg ervoor dat de filterring stevig tussen
!
de fixeer nokken en de binnenrand van
de onderste plaat wordt gedrukt.
!
• Het lipje op de filterring is naar de binnen-
ruimte gericht en bevindt zich in de
daarvoor bestemde uitsparing in de
bodemplaat.
De positiepijlen aan de achterkant van de
!
afdekking van het binnenkap wijzen naar
boven.
Test: Het inVENTer logo bevind zich
rechtsonder.
INBOUW EN MONTAGE
33
