INBOUW EN MONTAGE
4.3
Kabel naar de wandopening van het ventilatiesysteem leggen
GEVAAR
Open liggende elektrische componenten.
Elektrische schok en letsel door onder spanning staande componenten (230 V, 50 Hz)!
• Koppel de betreffende apparaten los van de netspanning voordat u werkzaamheden aan elekt-
rische installaties uitvoert.
• Voorschriften van beschermingsklasse II bij het leggen van de voedingskabel in acht nemen.
Kabel niet onder spanning leggen en/of aansluiten.
• Netaansluiting- en signaalkabels gescheiden leggen.
Montage en aansluiting alleen door gekwalificeerd en geschoold personeel.
Wanneer de wandopening is gemaakt, worden de voor de werking van het ventilatiesysteem
noodzakelijke, Kabel naar de wandopening van het ventilatiesysteem leggen. Zij verbinden de
ventilator met de besturingscomponenten en zorgen zo voor de signaaloverdracht en/of span-
ningsoverdracht tussen de regeling en de omkeerventilator Xenion.

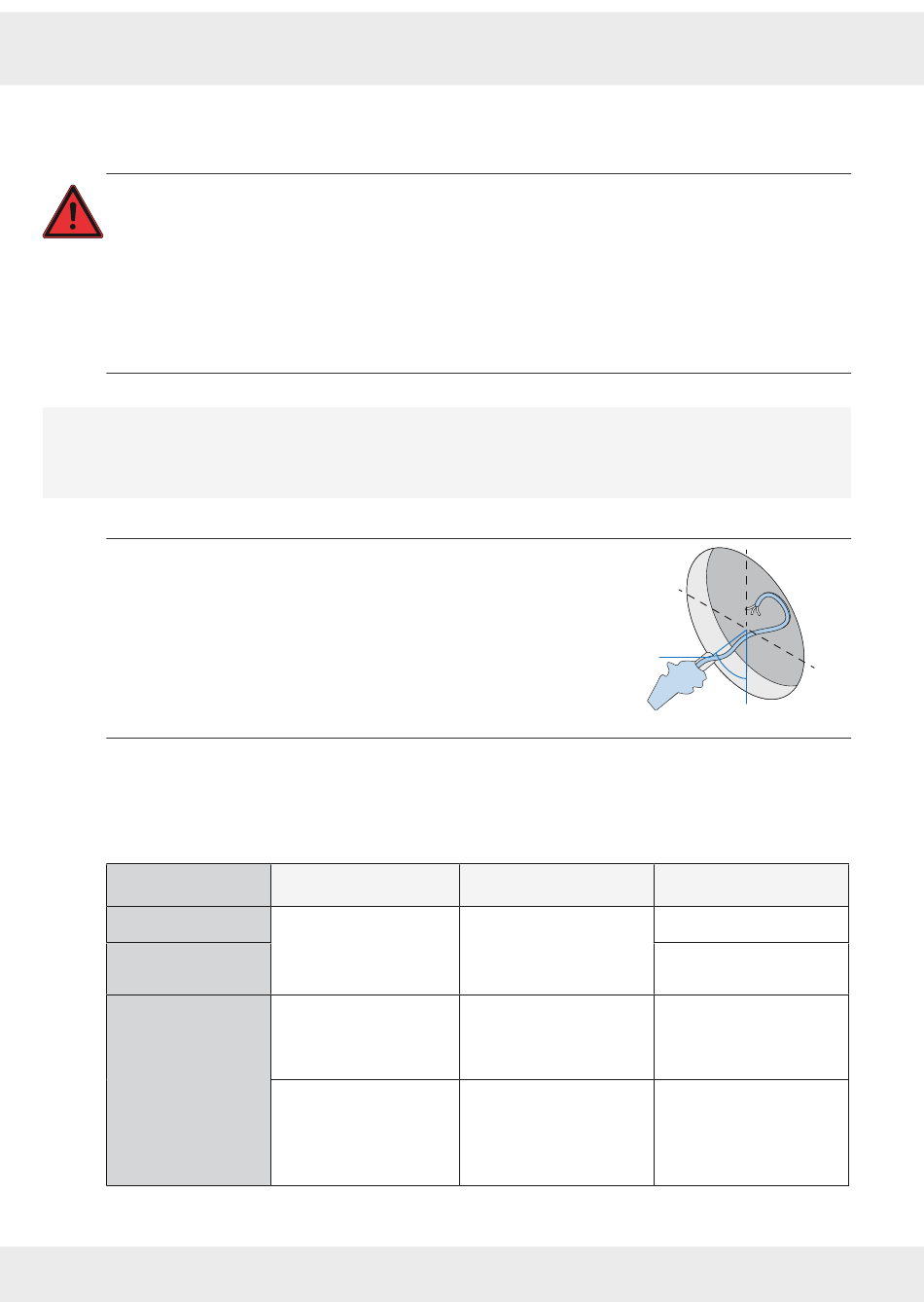

OPMERKING: Kabel naar de wandopening van het ventilatie-
systeem is niet geplaatst. Geen aansluiting van de omkeer-
ventilator mogelijk!
Het leggen van de kabels naar de wandopening voor het ventila-
tiesysteem moet in deze montagestap plaatsvinden. Het leggen
van de verbindingskabels naar het Connect-binnenkap of tussen
de sMove / MZ-Home-controllers en de Xenion-omkeerventilator
maakt geen deel uit van deze documentatie. Zie voor meer informa-
tie de montagehandleiding van de betreffende regeling.
Kabel naar de wandopening van het ventilatiesysteem leggen
De volgende kabels worden, afhankelijk van de besturingseenheid, in de muuropening voor de
Ventilatie unit geplaatst::
sMove
MZ-Home
inVENTer Connect
(Innenblende
Connect)
18
18
Gebruik
Bedrijfsspanning
ventilator en communi-
catie apparaat
Bedrijfsspanning bin-
nenste montagekader
Connect
Apparaatcommunicatie
(Alleen bij communicatie van de
systeemcomponenten via kabel
[anders draadloos])
Kabeltype
Gevlochten kabel
6 – 16 V DC,
Bijvoorbeeld: LiYY 3x0,75 mm²
Installatiekabel
230 V AC,
Bijvoorbeeld: NYM-J 3x1,5 mm²
RS485-datakabel,
Bijvoorbeeld:
Type J-Y(ST)Y 2x2x0,8 mm²
Ventilatiesysteem iV14-Zero | Montagehandleiding
45°
Kabel oosprong
Regeling sMove
Clust-Air-module CAM17
van de ventilatiezone
Stroompunt,
onderverdeling ventilatie
Bedieningspaneel
Easy Connect e16
