9.2.2.1.1 Elektrische controle met externe stroombron
Voorkom doorbranden van de spoel. Onderbreek de spanning naar de spoel
indien de lastscheidingsschakelaar geopend is.
Plaats een hulpcontact indien met een externe stroombron (batterij) wordt
gevoed.
9.2.3 Eindcontrole en inbedrijfstelling
De volgende werkzaamheden moeten altijd uitgevoerd worden na de montage van de
uitschakelspoel.
- Controleer of de bevestigingsmaterialen goed vast zitten.
- Meet de uitschakelspoel door met behulp van een multi-meter. Indien de
uitschakelspoel door een externe stroombron wordt gevoed, moet altijd een hulpcontact
worden geplaatst.
- Monteer de plaatwerk afscherming van de VA-2(RP).
- Stel het gehele middenspanningsbord en de vermogenschakelaar in bedrijf.
9.3 Plaatsen van een motor
Op het aandrijfmechanisme van de VA-2(RP), kan een motor gemonteerd worden. Met
behulp van deze motor is het mogelijk de drukveer die de energie moet leveren voor de
sluit- en openingscyclus automatisch op te spannen. In bijna alle gevallen zal een VA-
2(RP) met motor ook worden uitgerust met een in- en uitschakelspoel.
9.3.1 Voorbereiding ten behoeve van de montage
De volgende voorbereidingen moeten altijd worden getroffen vóórdat u overgaat tot de
montage van de motor:
• Maak zowel het gehele middenspanningsbord als de vermogenschakelaar
spanningsloos.
• Open op de betreffende cel zowel de lastscheidingsschakelaar als de
vermogenschakelaar.
• De HS kabelaansluitzijde moet ook spanningsloos zijn.
• Sluit het aardmes van het middenspanningsbord.
• Verwijder de deur van het middenspanningsbord.

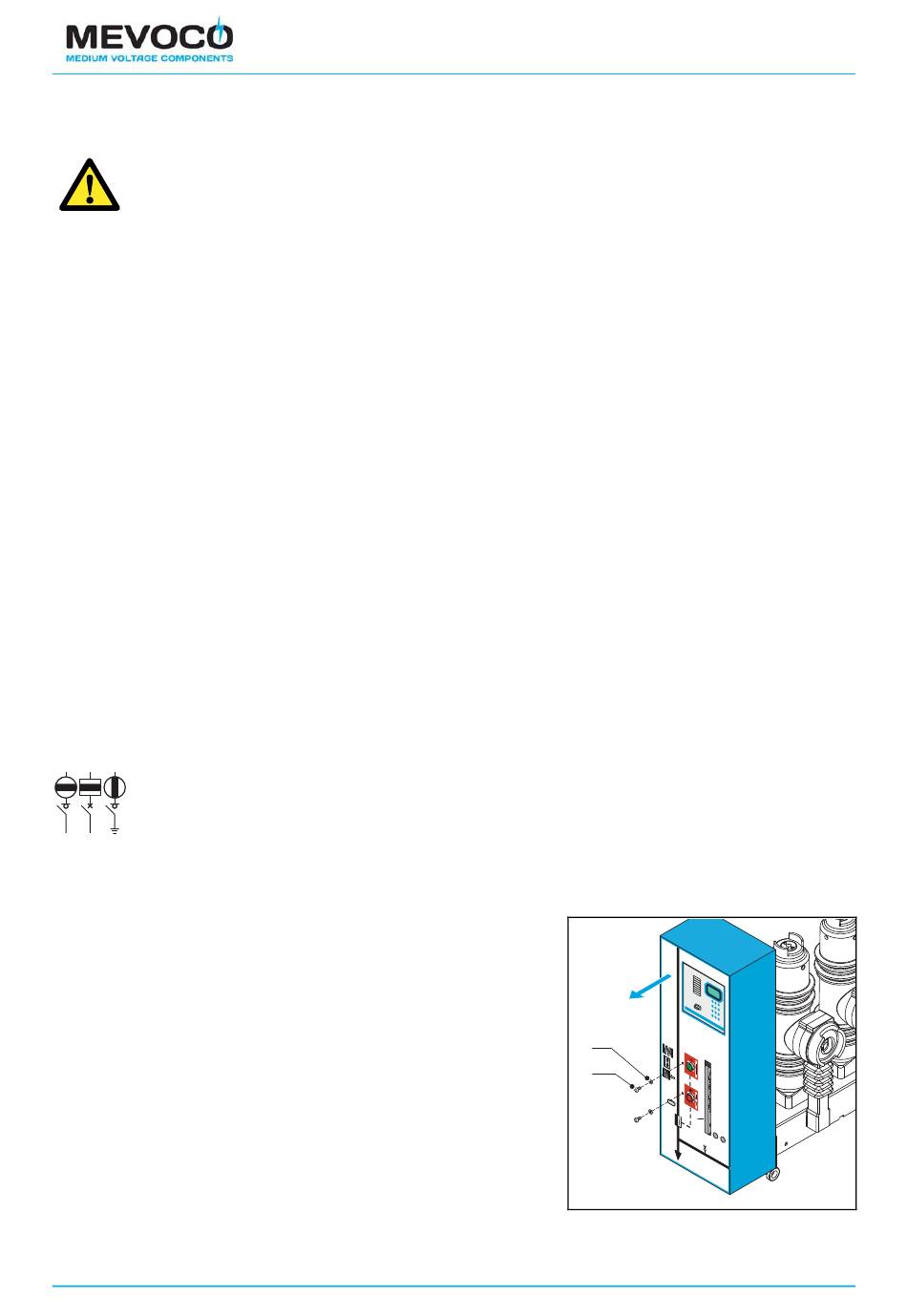

• Demonteer de plaatwerk afscherming van de VA-2
(RP).
- Draai de 2 (fig. 9.01A) schroeven los.
- Verwijder de 2 schroeven met hun PVC ring
(fig. 9.01B).
- Neem de plaatwerk afscherming weg.
9-6
1
1
2
2
3
3
4
5
4
6
5
6
7
7
8
8
1
2
3
4
5
6
7
8
9
x
0
/
B
A
0 0
0 0
9.01
DW702115
