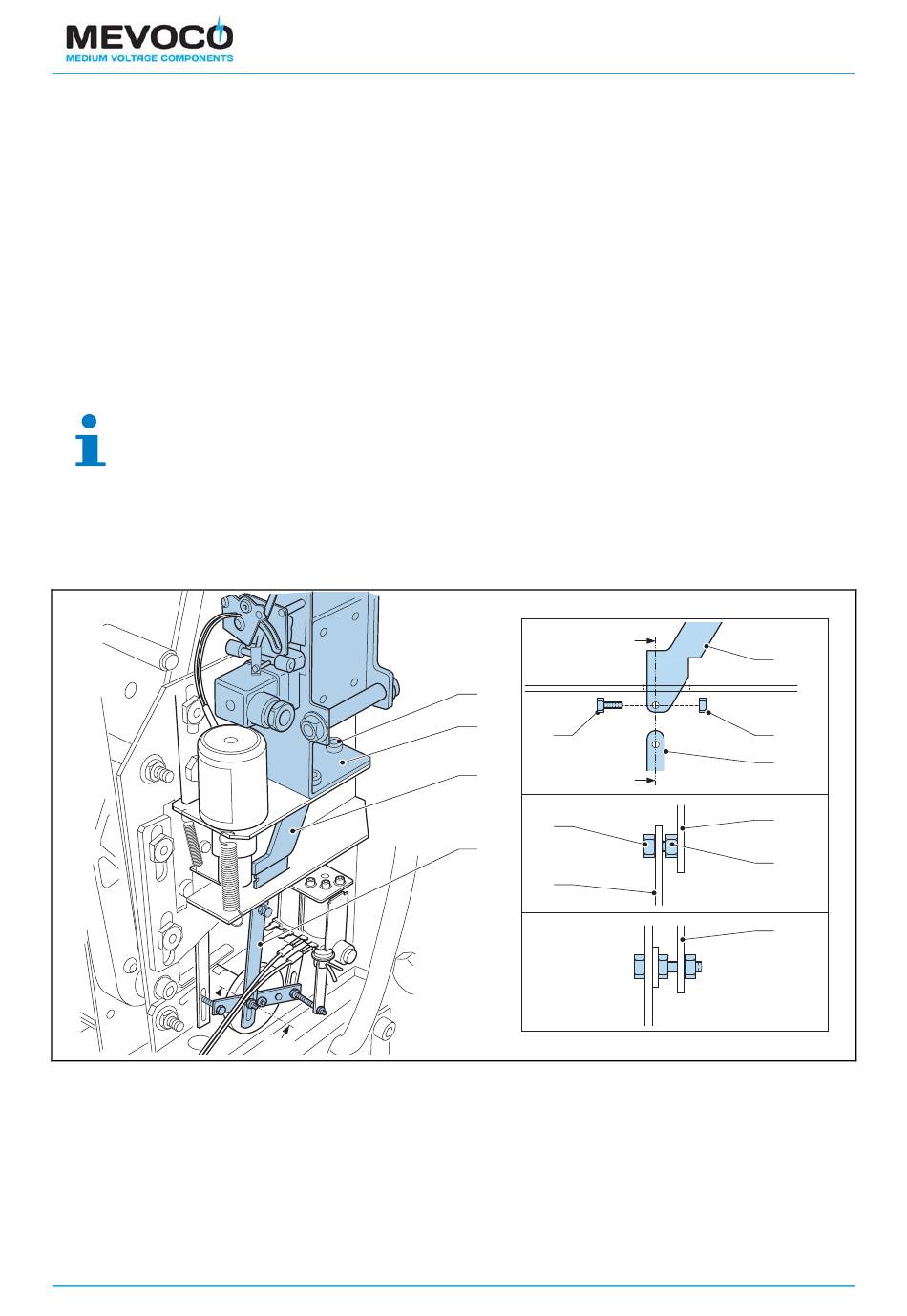

9.4.3 Montagevoorschrift
Voor de VA-2RP of indien de basisplaat voor de minimasteun reeds gemonteerd is:
• Controleer de soepele werking door de minima manueel in te drukken en los te laten.
• Schuif de stang (D) door de sleuf van de basisplaat. De minuterie (B) zit aan de linkse
zijde.
• Monteer de twee cilindrische schroeven (K) met Schnorr borgschotelveer door de
minimasteun in de basisplaat (E).
• Demonteer de vrijstaande borgmoer op de witte schijf en schuif de stang (C) over het
vrijgekomen draadeinde.
• Monteer de uitschakelstang (C) aan de opspanstang (D) met de zeskant moer (G) en
de bout (H).
De uitschakelstang (C) moet na montage vrij kunnen bewegen. Zorg ervoor dat
het uiteinde van de bout perfect gelijk komt (nullijn) met de stang (D).
• Monteer de borgmoer terug op de oorspronkelijke plaats op de draadas. Draai de
borgmoer zover dat er twee millimeter van de draadas doorheen steekt (fig. 9.08 y-y).
Dit is de gepaste speling.
9-12
y-y
x
K
E
H
D
x
H
C
C
D
G
C
D
G
x-x
C
y-y
9.08
DW702115
