• Stel de vertraging van de minimaspoel in.
• Verdraai de hendel (fig 9.09A) naar links- of
rechts. Hendel volledig linksom: geen vertraging.
Hendel volledig rechtsom: vertraging van 3 à 4
seconden.
• Sluit de minimaspoel elektrisch aan volgens het
bijgeleverde schema.
• Controleer de werking van de minimaspoel.

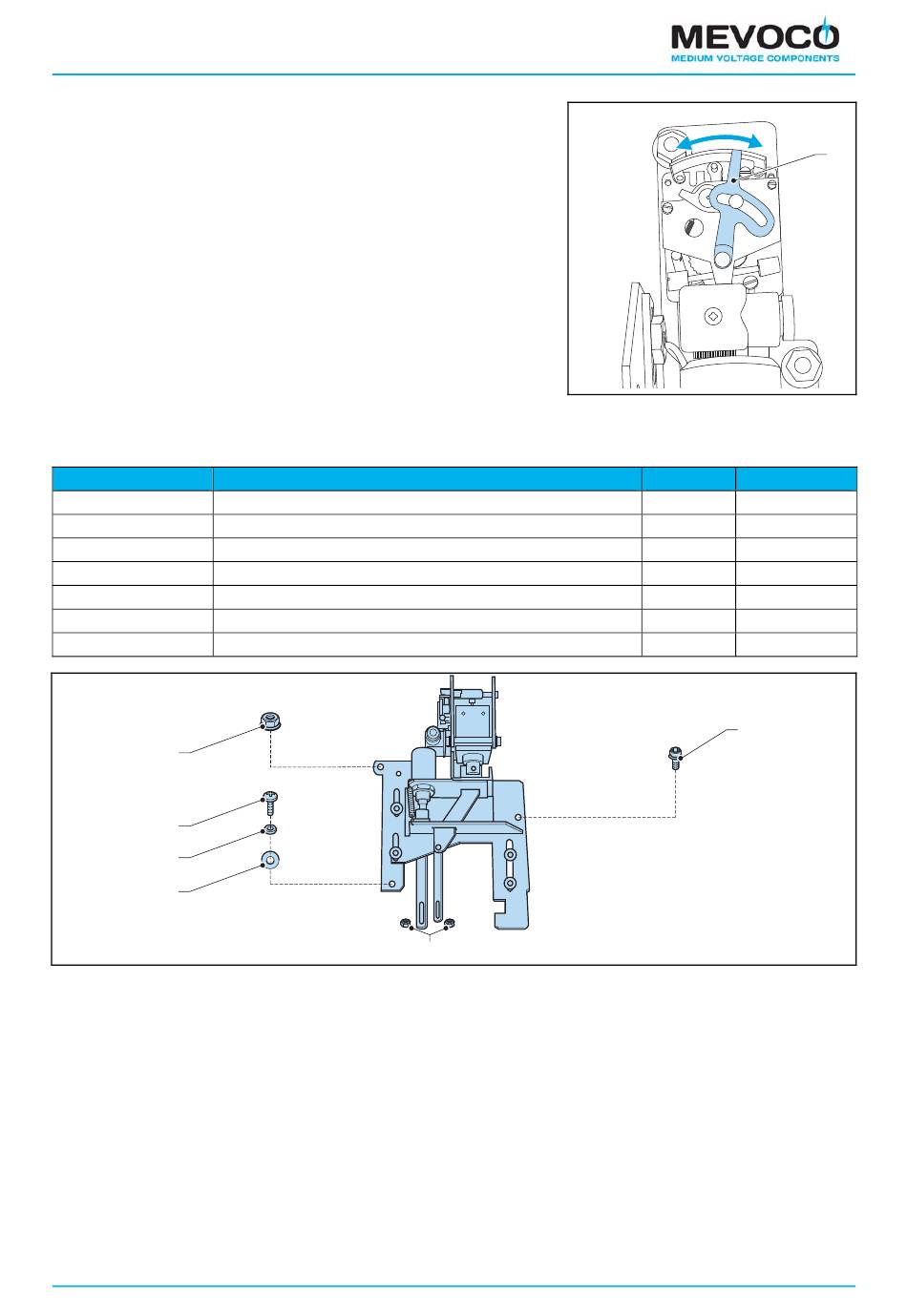

9.4.4 Montage-kit basisplaat
Deze kit is alleen nodig indien niet aanwezig in de
basisuitrusting.
Bestelnummer montagekit: OP307070 bestaat uit:
bestelnummer
omschrijving
VO212527
VO Basisplaat VA-2
VA457154
Rondel verb. Mech. Drijfstang in VA-2
GR040988
Flangebolt M8x20 Ripp
GR041308
Moer met kraag Ripp CL10 M8
GR041105
Borgmoer nylon ring DIN 985 M5
GR071958
Schnorr borgschotelveer M8
GR040192
Laag bolkopschroef ISO 7380 M8x20
C
F
E
A
DW702115
D
aantal
pos. nr.
1
1
fig. 9.10 A
2
fig. 9.10 B
1
fig. 9.10 C
2
fig. 9.10 D
1
fig. 9.10 E
1
fig 9.10 F
B
A
9.09
9.10
9-13
