Stappen

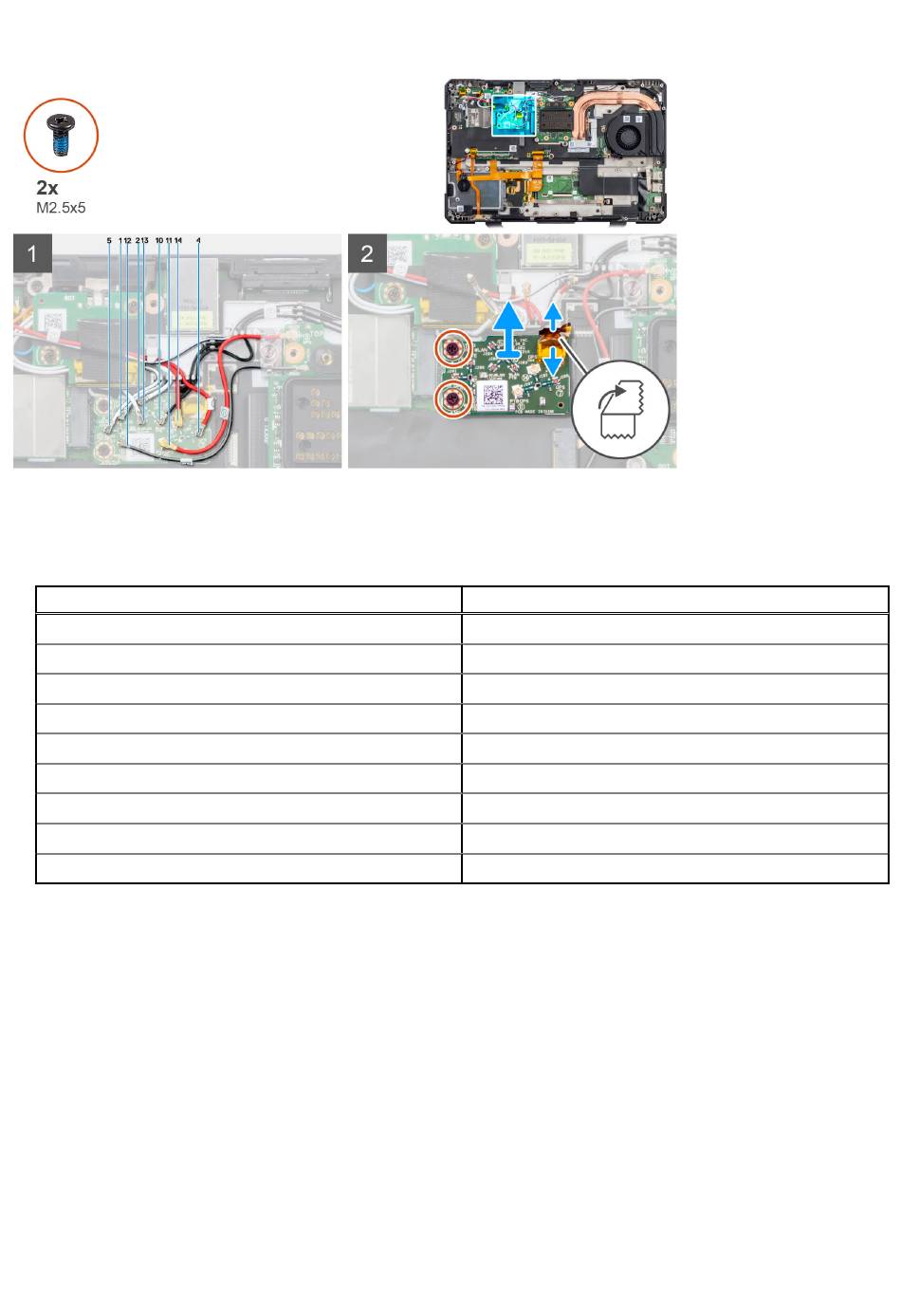

1. Koppel de WLAN-, WWAN- en GPS-antennes los van de Wi-Fi I/O-kaart.
Tabel 2. Kabelconnectors op de Latitude 5430 Rugged
Kabelnummer
5
1
12
2
13
10
11
14
4
2. Trek het plakband weg en koppel de flexibele bedrukte kabel los van de Wi-Fi I/O-kaart.
3. Verwijder de twee schroeven (M2.5x5) waarmee de I/O-kaart aan de systeemkaart wordt bevestigd.
4. Til de Wi-Fi I/O-kaart weg van de systeemkaart.
De Wi-Fi I/O-kaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de Wi-Fi I/O-kaart aan en biedt een visuele weergave van de installatieprocedure.
Antenne
WWAN-antenne op Wi-Fi I/O-kaart
WWAN-antenne op Wi-Fi I/O-kaart
WWAN-antenne op Wi-Fi I/O-kaart
WLAN-antenne op Wi-Fi I/O-kaart
WLAN-antenne op Wi-Fi I/O-kaart
WLAN-antenne op Wi-Fi I/O-kaart
GPS-antenne op Wi-Fi I/O-kaart
GPS-antenne op Wi-Fi I/O-kaart
GPS-antenne op Wi-Fi I/O-kaart
