Gebruiksaanwijzing AcQMap-beeldvormings- en mappingsysteem met hoge resolutie
XIV

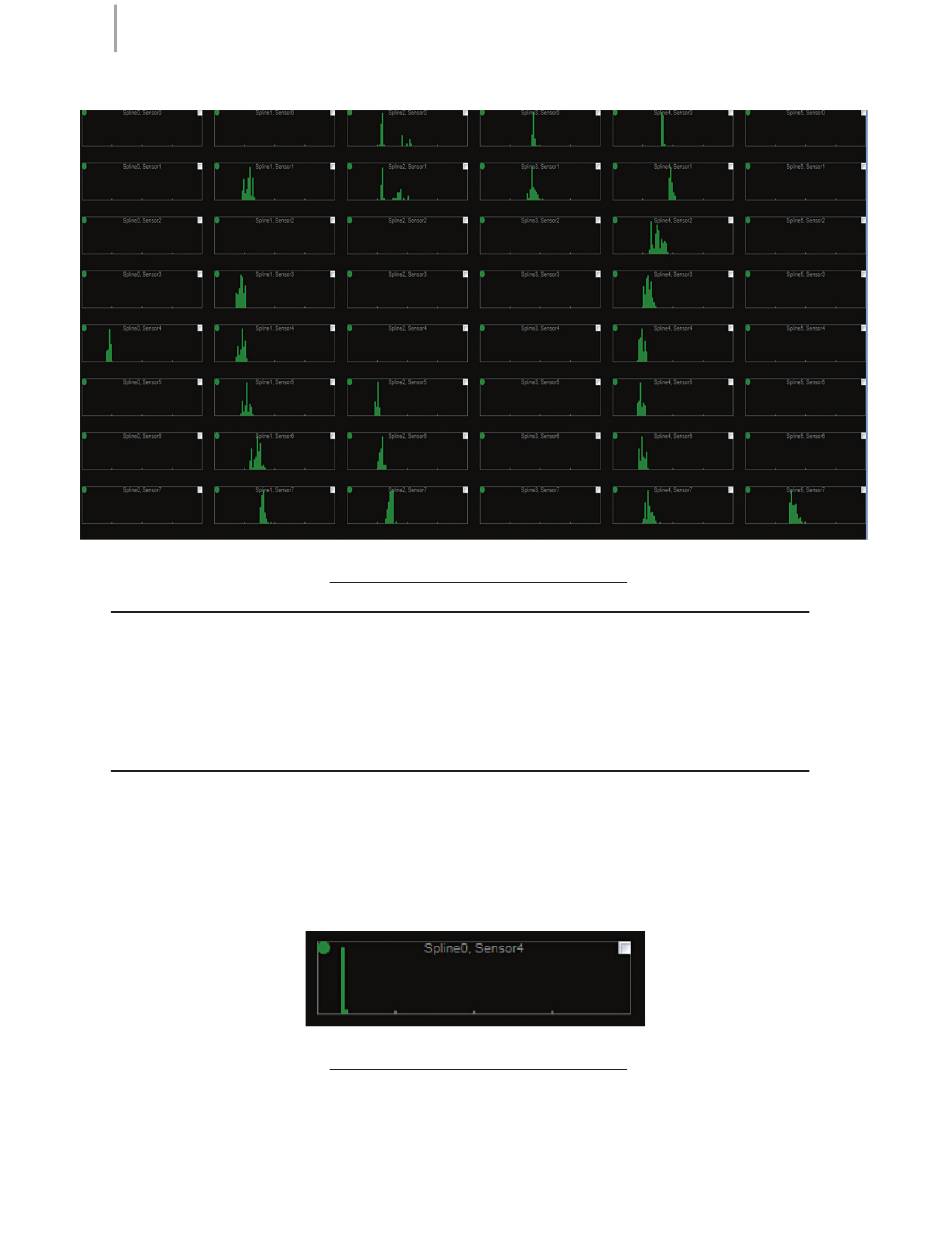

Afbeelding D-3. Voorbeeld van een volledig functionele set echo-omvormers in een statische in-vivopositie.
OPMERKING: De bereiksignalen in ieder histogram zijn verspreid ten opzichte
van een gemiddelde binnen een bereik dat overeenkomt met de bewegingen
van de hartwand of de AcQMap-katheter tijdens de hartcyclus. Over de lengte
van verschillende splines (kolommen) is een duidelijke structuur waarneembaar.
Rond de AcQMap-katheter zijn de bereiken op de splines consistent. Leemten
in gegevens zijn in het algemeen ook gegroepeerd.
3. Draai de AcQMap-katheter langzaam om zijn centrale as. Het patroon van het
gedetecteerde oppervlak moet consistent blijven, maar afhankelijk van de draairichting
langzaam naar links of rechts verschuiven.
4. Tijdens het draaien van de AcQMap-katheter mogen doelen niet hetzelfde bereik
rapporteren. (
Afbeelding D-4. Voorbeeld van een statisch verschil in bereik tijdens rotatie van de AcQMap-katheter.
).
Afbeelding D-4
