6.2 Compressor vervangen
6.2.1 Compressor die vóór september 2015 is geproduceerd vervangen
GEVAAR!
Gevaar voor beschadiging, ernstig letsel of overlijden
Om risico op elektrische schokken te voorkomen
– haalt u vóór het plegen van onderhoud ALTIJD de stekker van de concentrator uit het stopcontact.
Raadpleeg de recyclinginformatie conform de lokale beheervoorschriften en recyclingprogramma's met betrekking tot
het afvoeren van de concentrator of van de onderdelen.

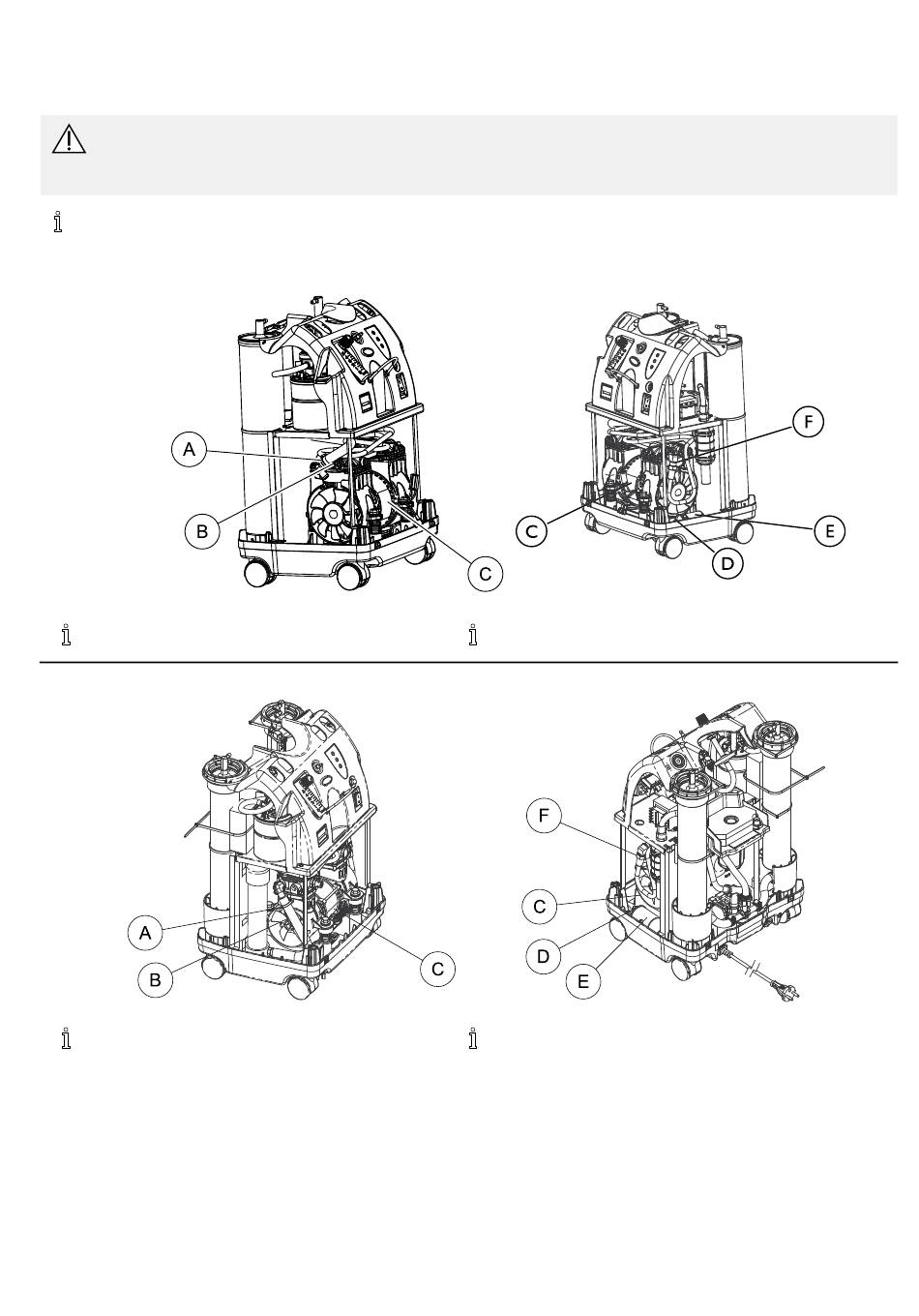

Drukvereffeningsklep wordt niet getoond.
Drukvereffeningsklep wordt niet getoond.
1. Schakel stroom uit (O) en haal de stekker uit het stopcontact.
2. Verwijder de kast. Raadpleeg 6.1 Kast verwijderen, pagina 18.
3. Knip de kabelbinder A waarmee de instroomslang B op de compressor C is bevestigd, door.
4. Koppel de instroomslang van de compressor los.
5. Verwijder de bedrading van de compressor van de klemmen of kabelbinders (niet afgebeeld).
6. Haal de aansluiting van de compressor uit de hoofdkabelset (niet afgebeeld).
7. Koppel de bedrading D van de bovenkant van de condensator E los.
1194993-B
IRC5PO2AW
Drukvereffeningsklep wordt niet getoond.
IRC5PO2VAW
Filter en drukvereffeningsklep worden niet getoond.
