6.15 De flowmeter vervangen
GEVAAR!
Gevaar voor beschadiging, ernstig letsel of overlijden
Om risico op elektrische schokken te voorkomen
– haalt u vóór het plegen van onderhoud ALTIJD de stekker van de concentrator uit het stopcontact.
Drukvereffeningsklep wordt niet getoond.
Alleen het VAW-model wordt getoond. De flowmeter voor het AW-model wordt op dezelfde manier vervangen.
1. Schakel stroom uit (O) en haal de stekker uit het stopcontact.
2. Verwijder de kast. Raadpleeg 6.1 Kast verwijderen, pagina 18.
3. Onthoud de plaats van de slang zodat u die weer op de juiste plek kunt terugzetten nadat de nieuwe flowmeter is
geïnstalleerd.
4. Verwijder het bedieningspaneel A. Raadpleeg 6.10.2 Het bedieningspaneel vervangen, pagina 32.

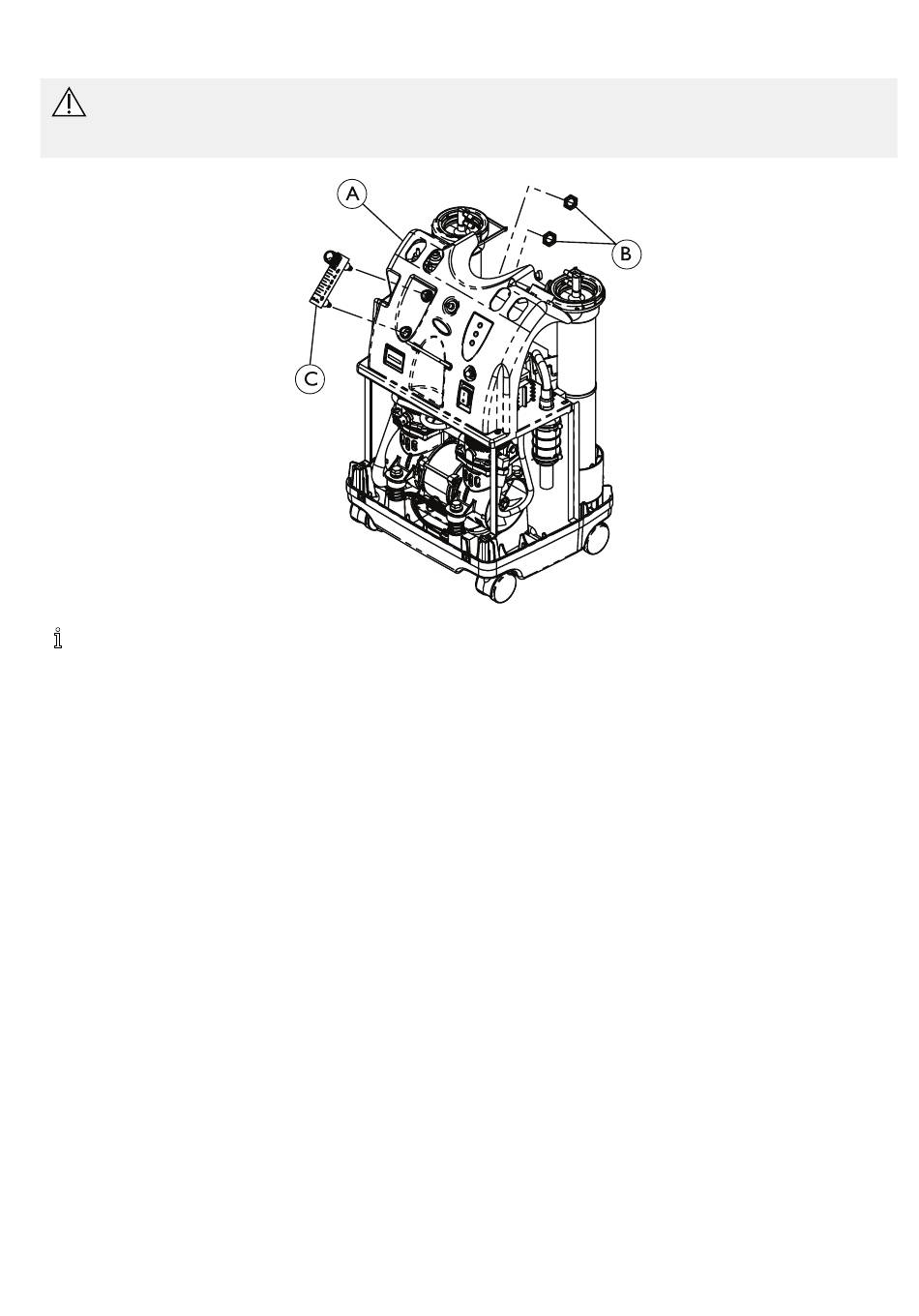

5. Verwijder de palmoeren B waarmee de flowmeter C aan het bedieningspaneel is bevestigd.
6. Verwijder de flowmeter van de voorkant van het bedieningspaneel en gooi hem weg.
7. Volg STAPPEN 5 tot en met 6 in omgekeerde volgorde voor het installeren van een nieuwe flowmeter.
8. Installeer het bedieningspaneel opnieuw. Raadpleeg 6.10.2 Het bedieningspaneel vervangen, pagina 32.
9. Laat het apparaat draaien en controleer op lekken waar de slangen van ¼ inch zijn bevestigd met de schroefdraadverbinding
D van de flowmeter. Raadpleeg 8.1 Lektest, pagina 43 en doe ALLE stappen in omgekeerde volgorde.
10. Plaats de kast terug. Raadpleeg6.1 Kast verwijderen, pagina 18 en doe alle stappen in omgekeerde volgorde.
