8.8 Sievebeddruk IRC5PO2AW controleren
GEVAAR!
– Haal vóór het plegen van onderhoud ALTIJD de stekker van de concentrator uit het stopcontact. Zo voorkomt
u een elektrische schok.
Demontage
1. Schakel de stroom uit (O) en haal de stekker uit het stopcontact.
2. Verwijder de kast. Raadpleeg 6.1 Kast verwijderen, pagina 18.

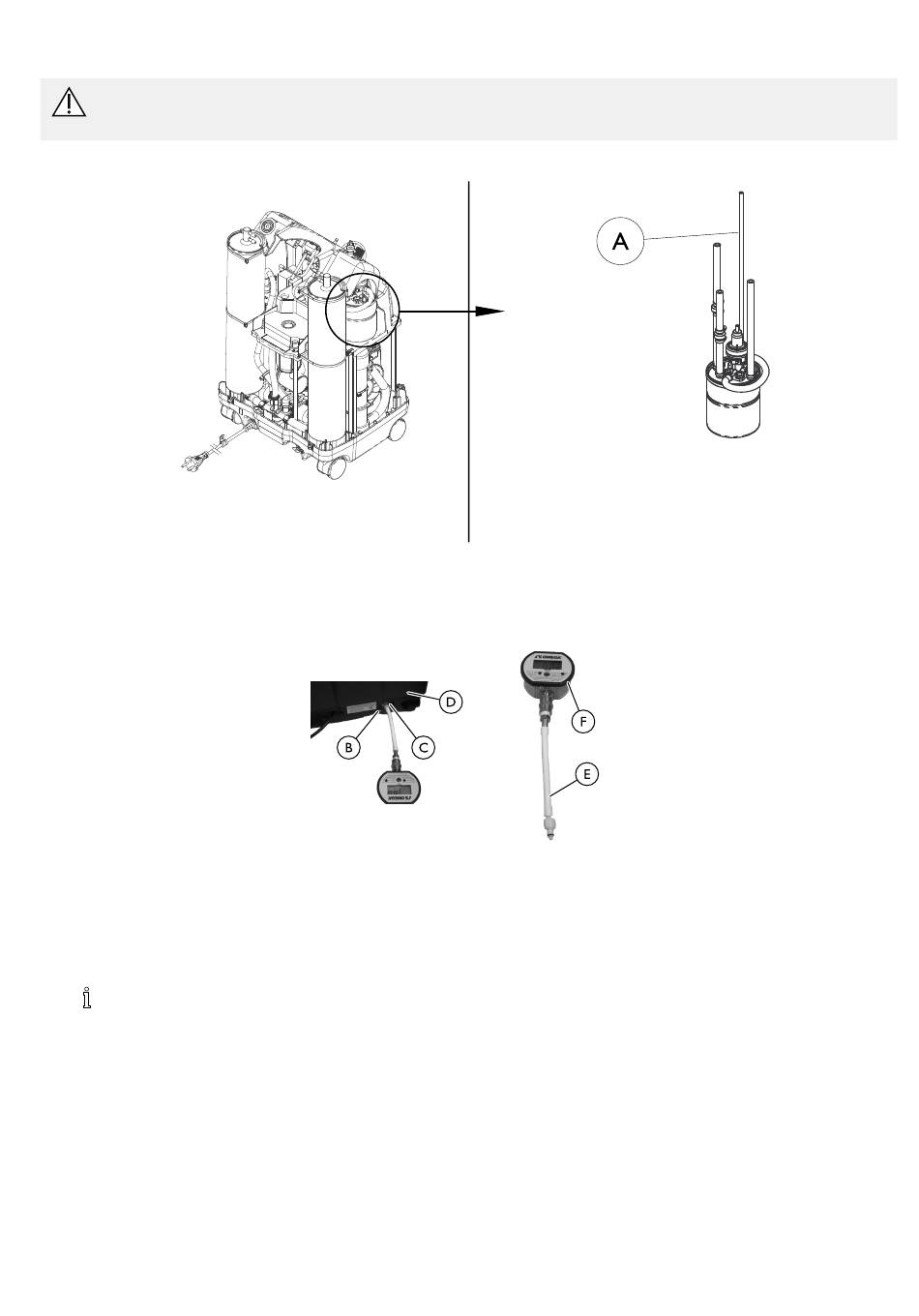

Druktest
1. Sluit de drukmeter aan op de siliconen slang van ¼ x 2-inch A met connector (p/n 1131392).
2. Verwijder stekker B in de HomeFill-poort C aan de achterkant van de concentrator D.
3. Sluit de siliconen slang van ¼ x 2-inch met connector E aan op de HomeFill-poort.
4. Controleer elke verbinding om er zeker van te zijn dat die stevig vastzitten.
5. Schakel de concentrator in (I).
Stel de maximale nominale flow per liter van de concentrator in op 5 l/min.
Wacht ongeveer vijf minuten zodat de druk in het systeem het juiste evenwicht bereikt voor het testen.
6. De druk in de concentrator moet binnen 20 seconden stijgen naar 144,79 kPa ± 2,07 kPa (21 psi ± 0,3 psi) en de 4-wegklep
verschuift dan naar het tegenoverliggende sievebed.
7. Na verschuiving van de 4-wegklep zal de druk in de concentrator zakken naar 82,74 ± 13,79 (12 psi ± 2 psi) voordat
die binnen 20 seconden stijgt naar 144,79 kPa ± 2,07 kPa (21 psi ± 0,3 psi) en de 4-wegklep verschuift naar het
tegenoverliggende sievebed.
8. Als de drukwaarde op de drukmeter F 144,79 kPa ± 2,07 kPa (21 psi ± 0,3 psi) is wanneer beide kleppen zijn verschoven,
gaat u verder naar STAP 10.
9. Als de druk in de concentrator niet binnen de bovengenoemde specificaties valt, raadpleegt u 8.1 Lektest, pagina 43.
10. Schakel de concentrator uit (O).
11. Koppel de drukmeter los van de HomeFill-poort en steek de stekker er weer in.
1194993-B
A
Testen
49
