Invacare® Perfecto₂™-zuurstofconcentrator
– Zet GEEN terugslagklep op de uitlaatslang van de regelaar.
6. Plaats de terugslagklepconstructie H zodanig dat de zwarte kant van de klep naar de onderkant van de terugslagklep is
gericht om er zeker van te zijn dat hij goed staat opgesteld.
7. Gebruik twee kabelbinders (niet afgebeeld) om de slang van ¼ inch D vast te zetten aan de producttank en aan de
schroefdraad op het sievebed waar die eerder vanaf is gehaald.
Controleer of de terugslagkleppen niet gekruist zijn. De terugslagklep van de producttank met linkerschroefdraad
gaat naar de linkerschroefdraad op het sievebed. De terugslagklep van de producttank met rechterschroefdraad
gaat naar de rechterschroefdraad op het sievebed.
8. Installeer de HEPA-inlaatfilter van de compressor opnieuw. Raadpleeg 5.4 De HEPA-inlaatfilter van de compressor
vervangen, pagina 14.
9. Zet de apparaten aan en controleer op lekken. Raadpleeg 8.1 Lektest, pagina 43.
10. Als er geen lekken worden geconstateerd, schakelt u de stroom uit (O) en haalt u de stekker uit het stopcontact.
11. Plaats de kast terug. Raadpleeg 6.1 Kast verwijderen, pagina 18 en doe alle stappen in omgekeerde volgorde.
6.7 De regelaar vervangen
GEVAAR!
Gevaar voor beschadiging, ernstig letsel of overlijden
Om risico op elektrische schokken te voorkomen
– haalt u vóór het plegen van onderhoud ALTIJD de stekker van de concentrator uit het stopcontact.

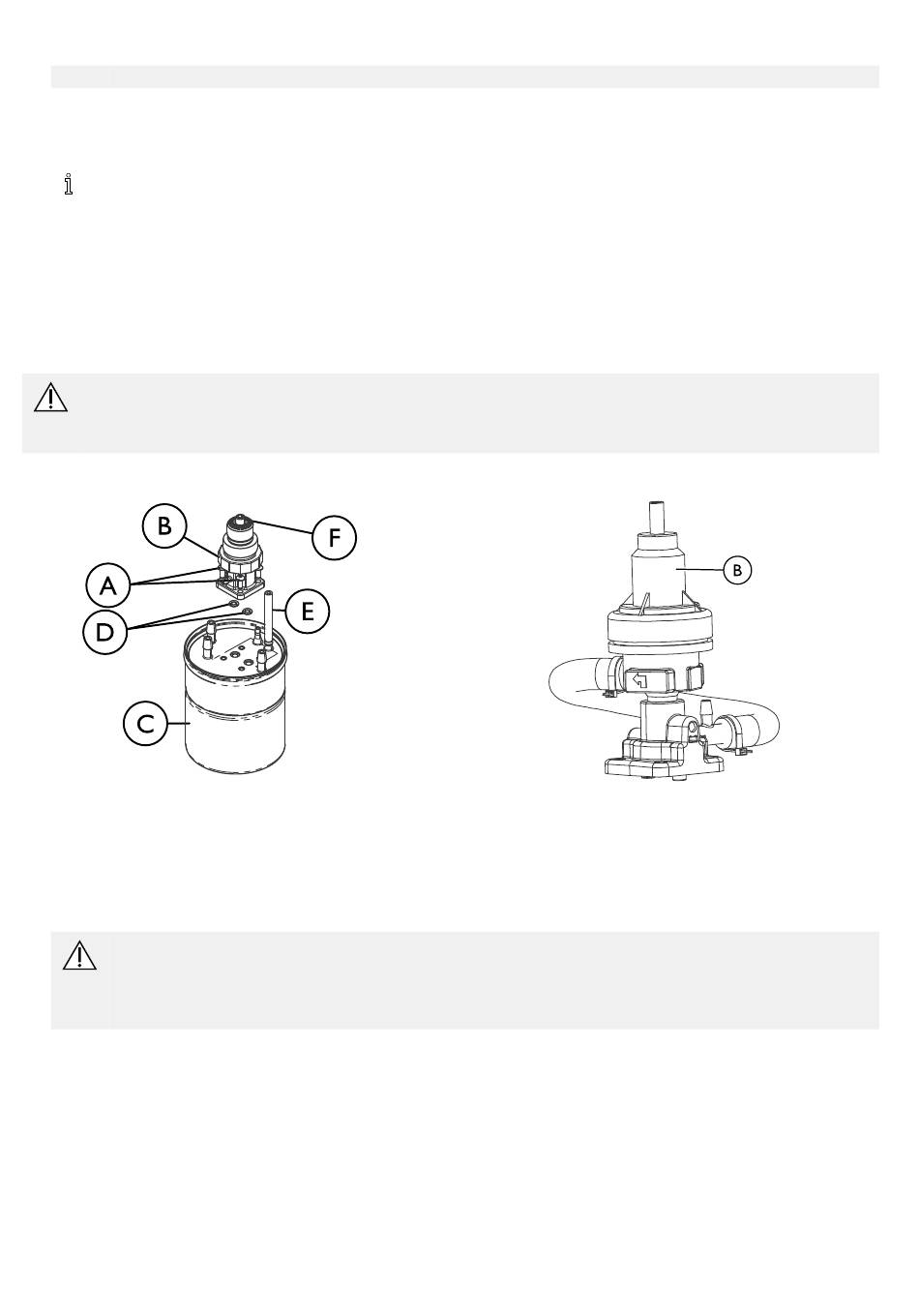

Producttank met regulator van voor 01-07-12
1. Schakel stroom uit (O) en haal de stekker uit het stopcontact.
2. Verwijder de kast. Raadpleeg 6.1 Kast verwijderen, pagina 18.
3. Verwijder de slang van 1/8 inch die is aangesloten op de regelaarconstructie.
4. Verwijder de vier bevestigingsschroeven A waarmee de regelaar B aan de kap C van de producttank is bevestigd.
5. Verwijder de regelaar van het deksel van de producttank en zorg ervoor dat de O-ringen D zijn verwijderd.
6. Reinig het montageoppervlak van de kap van de producttank.
7. Installeer de twee O-ringen voor de NIEUWE regelaar op de poorten (onderkant) van de NIEUWE regelaar voor de installatie.
WAARSCHUWING!
Gevaar voor letsel of beschadiging
Vergeet de flowpijl op de regelaar niet. Die MOET naar de uitlaatslang E van de regelaar gericht zijn, anders
wordt de flow onderbroken waardoor het systeem zichzelf uitschakelt.
– Zorg dat de regelaar goed wordt geïnstalleerd.
8. Installeer een nieuwe regelaar op de kap van de producttank.
9. Gebruik de vier bevestigingsschroeven om de nieuwe regelaar op de kap van de producttank te bevestigen.
10. Draai de bevestigingsschroeven tot een moment van 0,56 N*M (5 ± 1 in-lbs).
11. Installeer de slang van 1/8 inch die is aangesloten op de regelaarconstructie, opnieuw.
12. Stel de regelaardruk, indien nodig, bij. Raadpleeg 6.8 De regelaar aanpassen, pagina 29.
13. Zet de apparaten aan en controleer op lekken. Raadpleeg 8.1 Lektest, pagina 43.
14. Als er geen lekken worden geconstateerd, schakelt u de stroom uit (O) en haalt u de stekker uit het stopcontact.
15. Plaats de kast terug. Raadpleeg 6.1 Kast verwijderen, pagina 18 en doe alle stappen in omgekeerde volgorde.
28
Producttank met regulator van na 01-07-12
