7.5 Binnenunit: koudemiddelleidingen aansluiten
Ook bij het aansluiten van de koudemiddelleidingen aan de binnenunit gelden ongeveer dezelfde
aandachtspunten en handelingen:

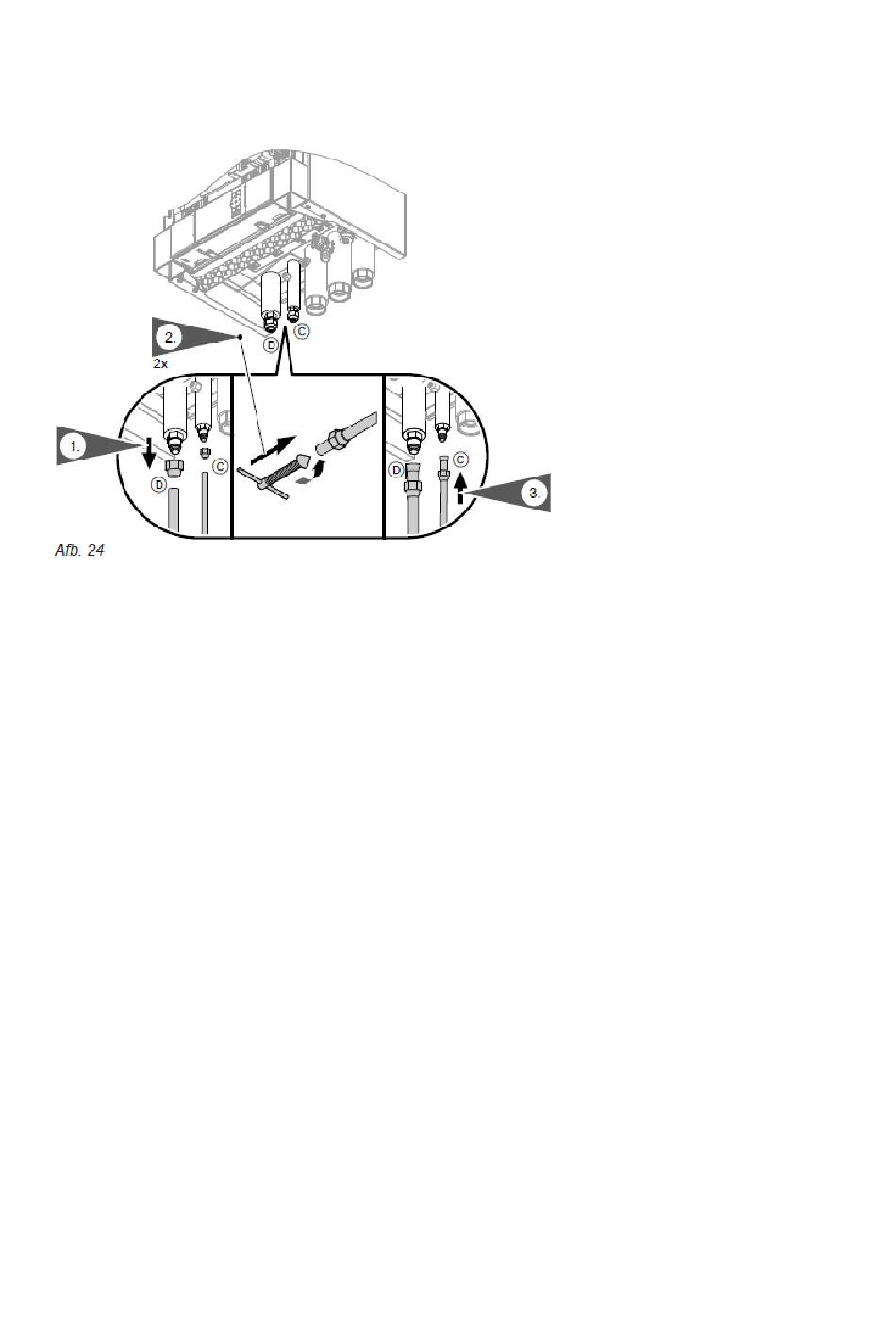

1. Schroef de klemwartel van de aansluitkoppeling af, schuif deze om de koudemiddelleiding.
Tijdens het losschroeven van de kapjes, kunt u druk horen ontsnappen. Dit is stikstof (ca 2
Bar), dat in het binnendeel is opgeslagen om deze te beschermen tegen vocht.
2. Maak een goede flare verbinding aan het buiseinde, doe een druppel olie op de
flareverbinding*,
3. Draai de koppeling (inclusief de bijbehorende afdichtingsring) eerst handvast aan.
4. Draai de koppelingen vervolgens aan met behulp van een moment-steeksleutel, volgens de
bijbehorende waarde in de tabel op de vorige bladzijde.
Wij adviseren om de koudemiddelleidingen zo veel mogelijk uit één stuk te maken, met zo min
mogelijk verbindingen. Indien om wat voor reden dan ook toch een verbinding gemaakt moet
worden, kan dit op de volgende wijzen:
•
Hardsoldeerverbinding (heeft de voorkeur, maar dient wel met behulp van backing-gas te
worden uitgevoerd om interne verontreinigingen aan de buis te voorkomen),
•
Persfittingen die speciaal bedoeld zijn voor gebruik in koudemiddel installaties,
•
Flare verbindingen inclusief bijbehorende koppelingen.
Zorg er bij het maken van een verbinding altijd voor dat leidingen ontbraamd en schoon zijn alvorens
ze aan elkaar worden verbonden. Tevens dienen alleen materialen te worden gebruikt die spciaal
bedoeld zijn voor koudemiddel installaties. De gemaakte verbinding moet zichtbaar blijven, en
tijdens het afpersen van de leiding (met stikstof!) worden gecontroleerd op dichtheid.
Pas nadat de verbinding op dichtheid is beproefd, mag deze dampdicht geïsoleerd worden.
De werkwijze voor het afpersen en op dichtheid controleren van het koudemiddelcircuit wordt
behandeld in het hoofdstuk "afpersen en op dichtheid controleren van het koudemiddelcircuit".
