Montage
5.5.
Montageposities van de lokale bedieningseenheid
5.5.1.
Montageposities wijzigen
24
4.
Controleer of de beschermkap [1] voor de beschermbuis voor de spindel
aanwezig, onbeschadigd en stevig op de buis is geplaatst resp. vastgeschroefd.
Beschermbuizen die langer zijn dan 2 m, kunnen doorbuigen of gaan slingeren!
Beschadiging van de spindel en/of de beschermbuis mogelijk.
Beschermbuizen die langer zijn dan 2 m, dienen door een degelijke constructie
te worden ondersteund.
De montagepositie van de lokale bedieningseenheid wordt conform de bestelling
uitgevoerd. Indien na de montage op de afsluiter of de tandwielkast blijkt dat de
lokale bedieningseenheid ongunstig is gepositioneerd, kan deze positie ook op een
later tijdstip worden gewijzigd. Hiervoor zijn vier met 90° gedraaide posities mogelijk.

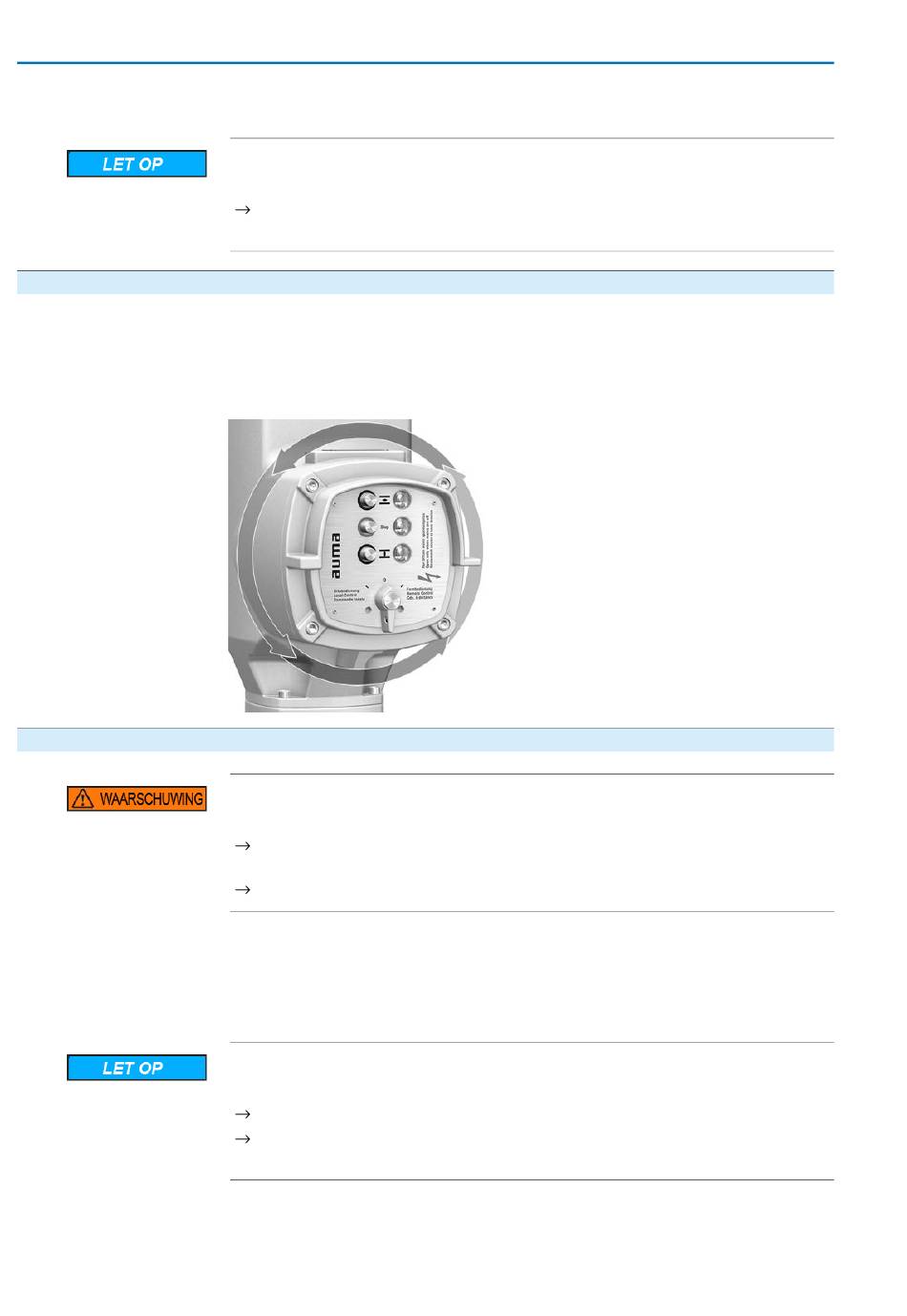

Afbeelding 19: Montageposities
Ontvlammen van explosiegevaarlijke atmosfeer door vonkvorming!
Zwaar lichamelijk letsel of zelfs overlijden mogelijk.
Voor het openen van het drukvaste omhulsel controleren of en waarborgen dat
de omgeving gasvrij en spanningsloos is.
Deksel en onderdelen van de behuizing zorgvuldig behandelen.
1.
De bouten losdraaien en de lokale bedieningseenheid verwijderen.
2.
De 3 schroeven van de printplaat losdraaien, de printplaat in de nieuwe positie
draaien en weer vastdraaien.
3.
Controleer of de O-ring in goede staat is, O-ring correct plaatsen.
4.
De lokale bedieningseenheid in de nieuwe positie draaien en weer plaatsen.
Beschadiging van kabels door verdraaien of inklemmen!
Functionele storingen mogelijk.
De lokale bedieningseenheid max. 180° draaien.
De lokale bedieningseenheid voorzichtig monteren ter voorkoming van het
inklemmen van kabels.
5.
De bouten gelijkmatig en kruisgewijs vastdraaien.
SAEx 07.2 – SAEx 16.2 / SAREx 07.2 – SAREx 16.2
AMBExC 01.1
