SAEx 07.2 – SAEx 16.2 / SAREx 07.2 – SAREx 16.2
AMBExC 01.1
8.
Indicatoren
8.1.
Signaallampen
Storingsmelding (optie)
8.2.
Mechanische standaanwijzing via pijlmarkering op deksel
Eigenschappen

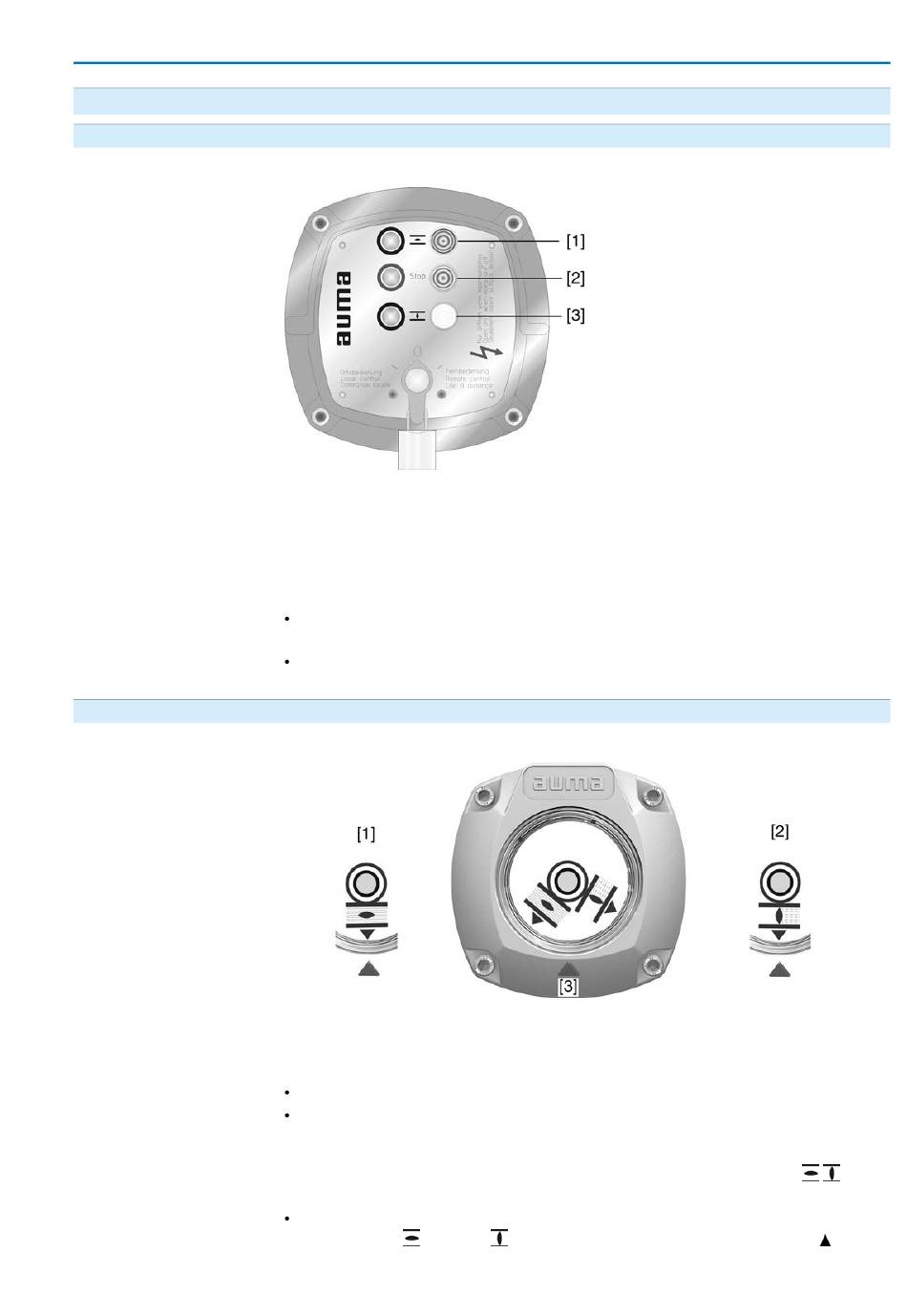

Afbeelding 43: Lokale bedieningseenheid met signaallampen
[1]
brandt (groen): eindstand OPEN bereikt
[2]
brandt (rood): storingsmelding (optie)
[3]
brandt (geel): eindstand DICHT bereikt
De storingsmelding (rode signaallamp) signaleert de hieronder vermelde
gebeurtenissen (events):
Draaimomentfout: het ingestelde draaimoment werd vóór het bereiken van een
eindstand overschreden.
Thermische fout: de motorbeveiliging is aangesproken, d.w.z. de motor is
oververhit.
Afbeelding 44: Mechanische standaanwijzing
[1]
eindstand OPEN bereikt
[2]
eindstand DICHT bereikt
[3]
pijlmarkering op het deksel
is onafhankelijk van de stroomvoorziening
dient als indicatie aandrijving in bedrijf: schijfje mechanische standaanwijzing
draait zich, indien de aandrijving een beweging uitvoert en toont bijgevolg
continu de stand van de afsluiter
(Bij de uitvoering „rechtsom draaiend sluiten" draaien de symbolen
beweging in de richting DICHT tegen de wijzers van de klok in)
geeft het bereiken van de eindstanden aan (OPEN/DICHT)
(symbolen
(OPEN)/
deksel)
(DICHT) wijzen daarbij naar pijlmarkering
Indicatoren
/
bij een
op het
45
