Betekenis en weergave van U (volgens DIN VDE 100 deel 600)
De spanningsafname van het snijpunt tussen het distributienet en
de verbruikerinstallatie tot aan het aansluitpunt van een elektrisch
verbruiksmiddel (contactdoos of apparaatklem) mag niet groter
zijn dan 4% van de nominale spanning van het net.
De spanningsafname berekenen:
U = Z
• nominale stroom van de zekering
L-N
U in % = U / U
L-N
Weergave van U
(U
/ f
)
L-N
N
N
Als de gemeten spanning binnen het bereik ligt van ±10% rond
de betreffende nominale spanning van 120 V, 230 V of 400 V, dan
wordt telkens de betreffende nominale spanning aangegeven. Bij
meetwaarden buiten de ±10%-tolerantiegrens wordt telkens de
daadwerkelijke meetwaarde aangegeven.
❑ Z
/
OFFSET ON
OFF
Rekening houden met de spanningsafname tot aan het overgavepunt
resp. de meetinrichting
Ga hiervoor als volgt te werk:
Zet de Z
van OFF op ON. In de voetregel verschijnt
OFFSET
= 0.00 " .
„Z
OFFSET
Sluit de 2-polige adapter op het overgavepunt (meetinrichting/
teller) aan.
Activeer het meten van de offset met I
Z
meten
OFFSET

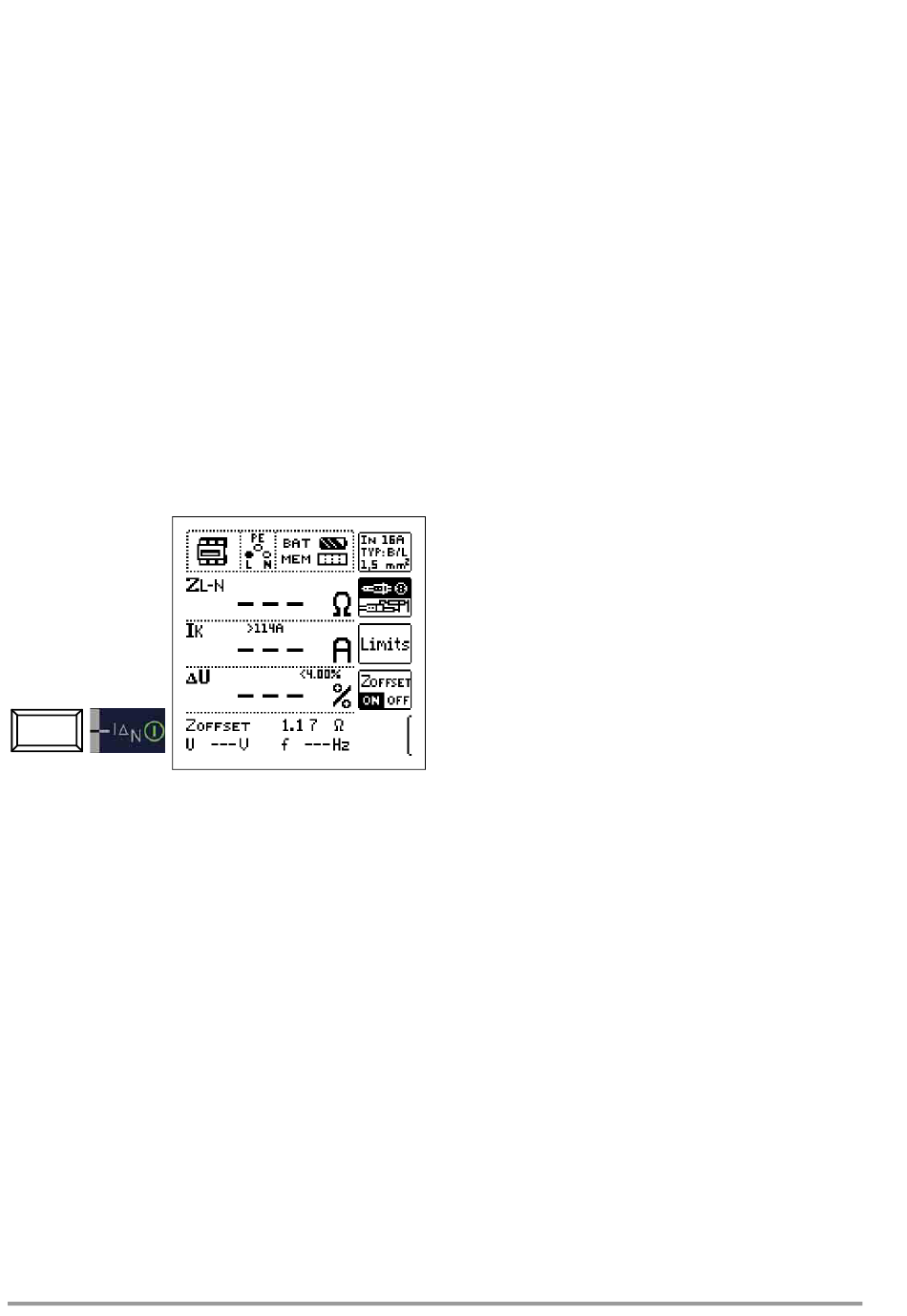

In de voetregel van het display verschijnt nu de melding Z
x.xx , waarbij x.xx een waarde is tussen 0,00 en 9,99 . Deze
waarde wordt nu bij alle volgende Z
het eigenlijke meetresultaat als u de softkey-knop Z
op ON heeft geschakeld.
Z
moet in de volgende gevallen opnieuw vastgesteld wor-
OFFSET
den:
• na het omschakelen van ON op OFF en terug.
In de volgende gevallen verschijnen foutmeldingen in pop-up-ven-
sters:
> 10
– Z
OFFSET
– Z
> Z
OFFSET
x
(Offsetwaarde groter dan de meetwaarde op de verbruikerin-
stallatie)
26
.
N
OFFSET
-metingen afgetrokken van
LN
ON/OFF
OFFSET
