46 | Elektrische aansluiting
Aansluiting van Bosch MB LANi
Bosch MB LANi mag alleen bij uitgeschakeld toestel worden aangesloten.
Meegeleverde documentatie respecteren.
▶ Installeer de kabel voor de aansluiting van Bosch MB LANi uit de leve-
ringsomvang conform afb. 70.

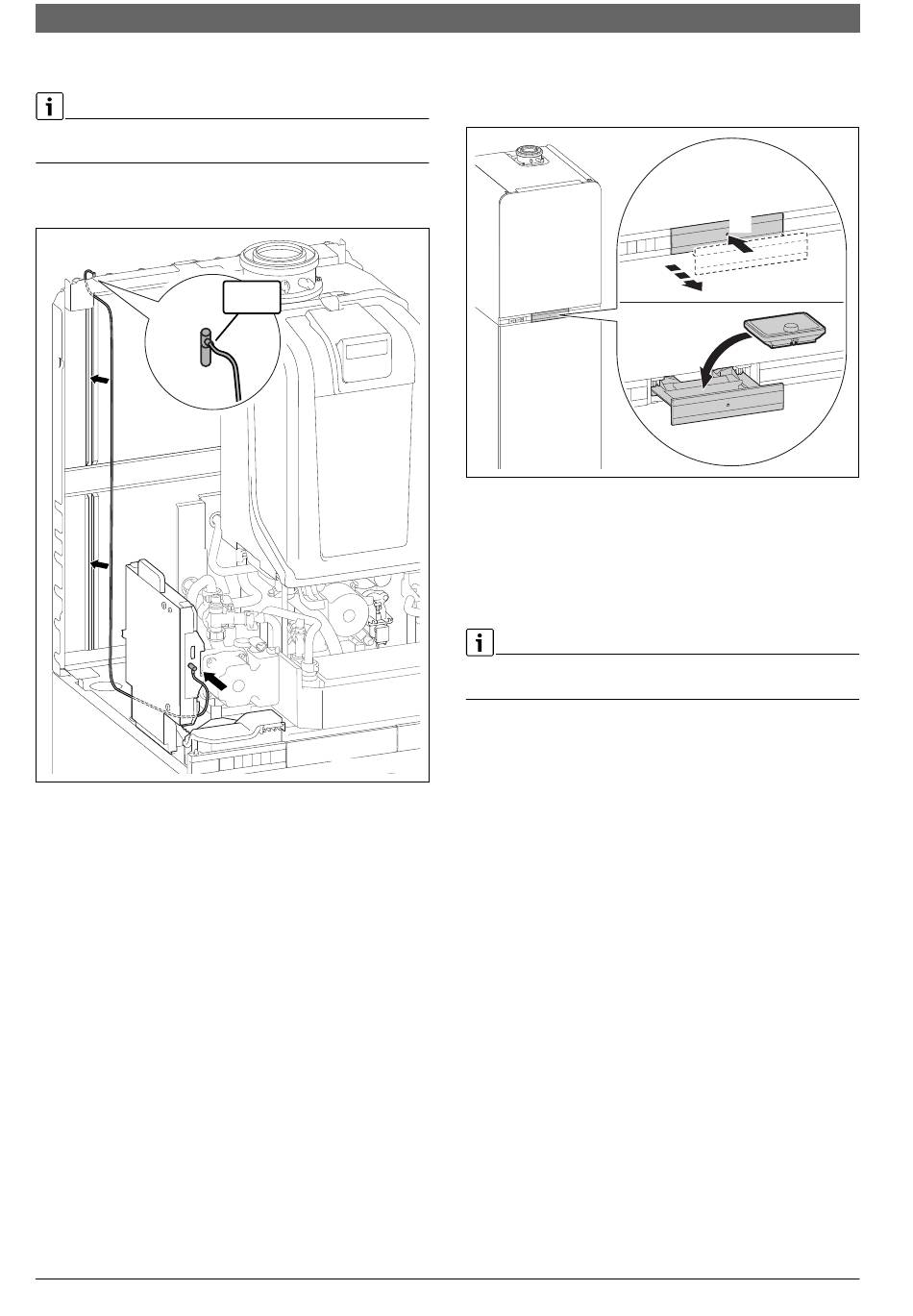

Afb. 70 Aansluiting en installatie van de kabel op Bosch MB LANi
RJ45: Bouwzijdige LAN-kabel
6720869224 (2016/12)
3,5 mm
0 010 007 925-001
6.5
Bedieningseenheid CW 400 intern monteren
1. Schuiflade openen.
2. Verwarmingsregelaar in de schuiflade steken.
Afb. 71 Plaats de verwarmingsregelaar
3. Buitentemperatuursensor op de ketel aansluiten.
6.6
Bedieningseenheid CW 400 extern monteren en aan-
sluiten
1. BUS-verbinding met de I/O-box maken ( hoofdstuk 6.3).
2. Buitentemperatuursensor op besturing aansluiten.
Voor de inbedrijfstelling moet de bedieningseenheid intern zijn gemon-
teerd.
6.7
Collectortemperatuursensor (NTC) aansluiten
▶ Monteer de collectortemperatuursensor conform de installatiehand-
leiding van de collector.
▶ Kabel van de collector-temperatuursensor en voorgemonteerde aan-
sluitkabel van MS 100 op de kabel van de dubbele buis aansluiten.
-of- Indien geen dubbele buis wordt gebruikt
▶ Aansluitkabel overeenkomstig de volgende voorwaarden kiezen:
• Tot 50 m kabellengte 0,75 mm
• Tot 100 m kabellengte 1,5 mm
▶ Om inductieve beïnvloeding te voorkomen de kabels gescheiden van
230 V geleidende kabels installeren.
▶ Wanneer er inductieve externe invloeden zijn te verwachten afge-
schermde kabels gebruiken.
1.
2.
0 010 007 643-001
2
2
Condens 9000i
