7.5.1
Parallel geschakelde collectorvelden
VOORZICHTIG:
Gevaar voor lichamelijk letsel door explosie!
Wanneer de leiding naar het veiligheidsventiel wordt afgesloten, kan dit
een explosie tot gevolg hebben.
▶ Monteer de afsluitkranen alleen in de aanvoer.
Bij parallel geschakelde collectorvelden moet ieder afzonderlijk collec-
torveld worden gespoeld.
▶ Monteer in de aanvoer glycol- en temperatuurbestendige afsluiters.

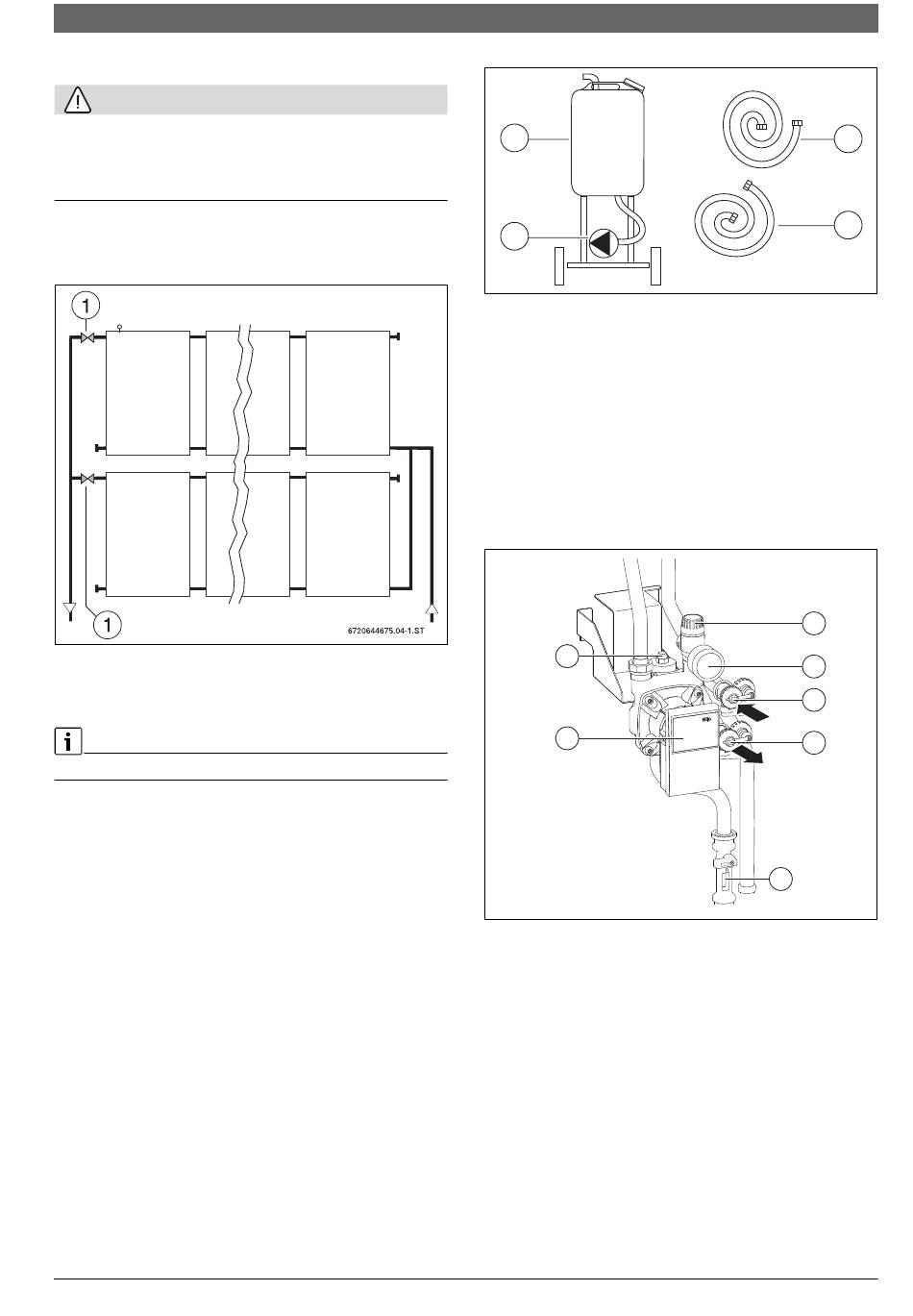

Afb. 73 Spoelen van parallel geschakelde collectorvelden
[1]
Afsluiter (lokaal)
7.5.2
Vullen met vulinrichting (vullen onder druk)
Respecteer de handleiding, die met de vulinrichting wordt meegeleverd.
De vulinrichting genereert tijdens het vullen met koelvloeistof een zeer
hoge stromingssnelheid. Daardoor wordt de lucht die zich in het systeem
bevindt, in het reservoir gedrukt. Er is geen automatische ontluchter op
het dak nodig.
Resterende lucht, die zich nog in de koelvloeistof bevindt, wordt via de
automatische ontluchter van de solargroep of via een verder ontluch-
tingsdeksel in de buis (extern), afgescheiden.
Condens 9000i
4
3
Afb. 74 Onderdelen van een vulinrichting
[1]
Persslang (vulslang)
[2]
Retourslang
[3]
Solarvulpomp
[4]
Reservoir
Solarinstallatie vullen:
Sluit de vulinrichting op de vul- en aftapkraan van de solarpomp
( afb. 75) aan.
▶ Sluit de zuigzijde van de vulinrichting op de vul- en aftapkraan [5]
aan.
▶ Sluit de perszijde van de vulinrichting op de vul- en aftapkraan [6]
aan.
2
1
Afb. 75 Overzicht solargroep
[1]
Solarpomp
[2]
Automatische ontluchter solar
[3]
Veiligheidsventiel solar
[4]
Manometer
[5]
Vul- en aftapkraan (zuigzijde)
[6]
Vul- en aftapkraan (perszijde)
[7]
Kijkglas debietbegrenzer
▶ Open vul- en aftapkranen ( afb. 75, [5] en [6]).
▶ Vul de solarinstallatie tot er geen luchtbellen meer in de slang en in
het vulstation zichtbaar zijn.
Solarinstallatie luchtvrij spoelen:
▶ Langzaam spoelen, dan het debiet stapsgewijs verhogen.
▶ Spoel de leidingen gedurende ca. 30 minuten, tot de koelvloeistof in
de slangen en in de container zonder luchtbellen is.
Solarinstallatie | 49
1
2
6720801165.01-1.ST
3
4
5
6
7
0 010 006 904-001
6720869224 (2016/12)
