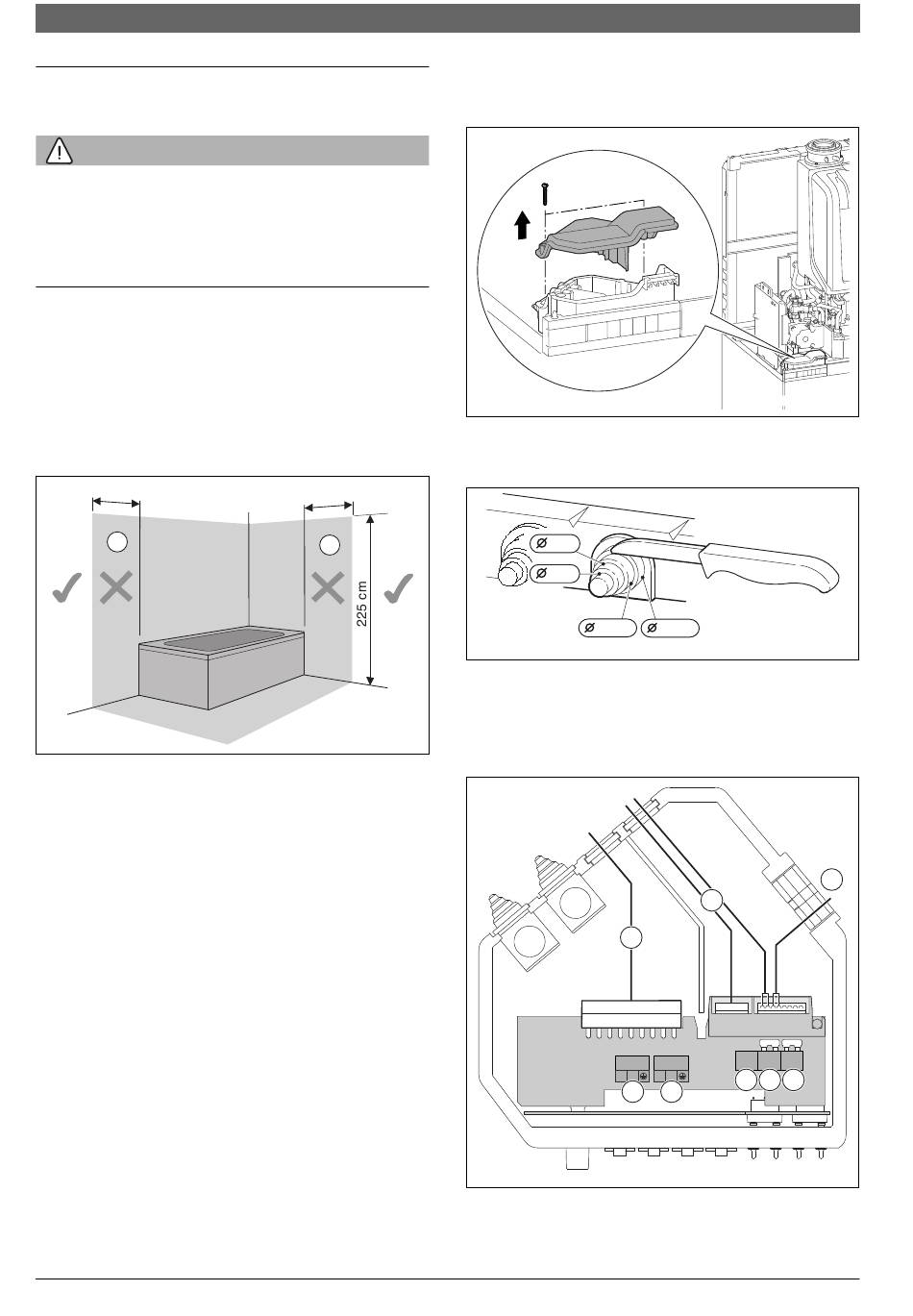

42 | Elektrische aansluiting
6
Elektrische aansluiting
6.1
Algemene aanwijzingen
WAARSCHUWING:
Levensgevaar door elektrische stroom!
Aanraken van elektrische onderdelen die onder spanning staan kan een
elektrische schok veroorzaken.
▶ Voor werkzaamheden aan elektrische delen de voedingsspanning
over alle polen onderbreken (zekering, vermogensautomaat) en be-
veiligen tegen onbedoeld herinschakelen.
▶ Respecteer de veiligheidsmaatregelen conform het RGIE/AREI.
▶ In ruimten met badkuip of douche: sluit de ketel aan op een aardlek-
schakelaar.
▶ Geen andere verbruikers op de netaansluiting van de ketel aanslui-
ten.
6.2
Ketel aansluiten
Vanwege de beschermingsklasse IPX2 mag de ketel niet in veiligheidszo-
ne 1 worden opgesteld.
6 0 c m
1
Afb. 64 Veiligheidszones
[1]
Veiligheidszone 1, omtrek van 60 cm rondom bad/douche
▶ Netstekker in een geaarde contactdoos steken.
▶ Elektrische aansluiting via scheidingsinrichting over alle polen met
minimaal 3 mm contactafstand uitvoeren (bijvoorbeeld zekeringen,
installatie-automaat).
6720869224 (2016/12)
6.3
1. Verwijder de schroeven.
2. Afdekking van de aansluitbox afnemen.
Afb. 65 Afdekking van de aansluitbox verwijderen
▶ Voor spatwaterbescherming (IP) de trekontlasting passend voor de
6 0 c m
1
Afb. 66 Aanpassen trekontlasting aan de kabeldiameter
▶ Installeer de kabel door de trekontlasting.
▶ Sluit de kabel aan op de klemmenstrook voor externe toebehoren
0010013492-001
▶ Borg de kabel op de trekontlasting.
Afb. 67 Aansluitbox
Aansluitingen in de aansluitbox
diameter van de kabel afsnijden.
8-9
5-7
10-12
( tab. 23, pagina 43).
1
230V AC
L
N
8
0 010 007 145-001
13-14
6 720 612 259-30.1R
3
2
BUS
I3
I3
PW2
6 5 4
L
N
7
0010007365-004
Condens 9000i
