2.5.3
Aansluitmaten met toebehoren CS 10 - Horizontale aan-
sluitset

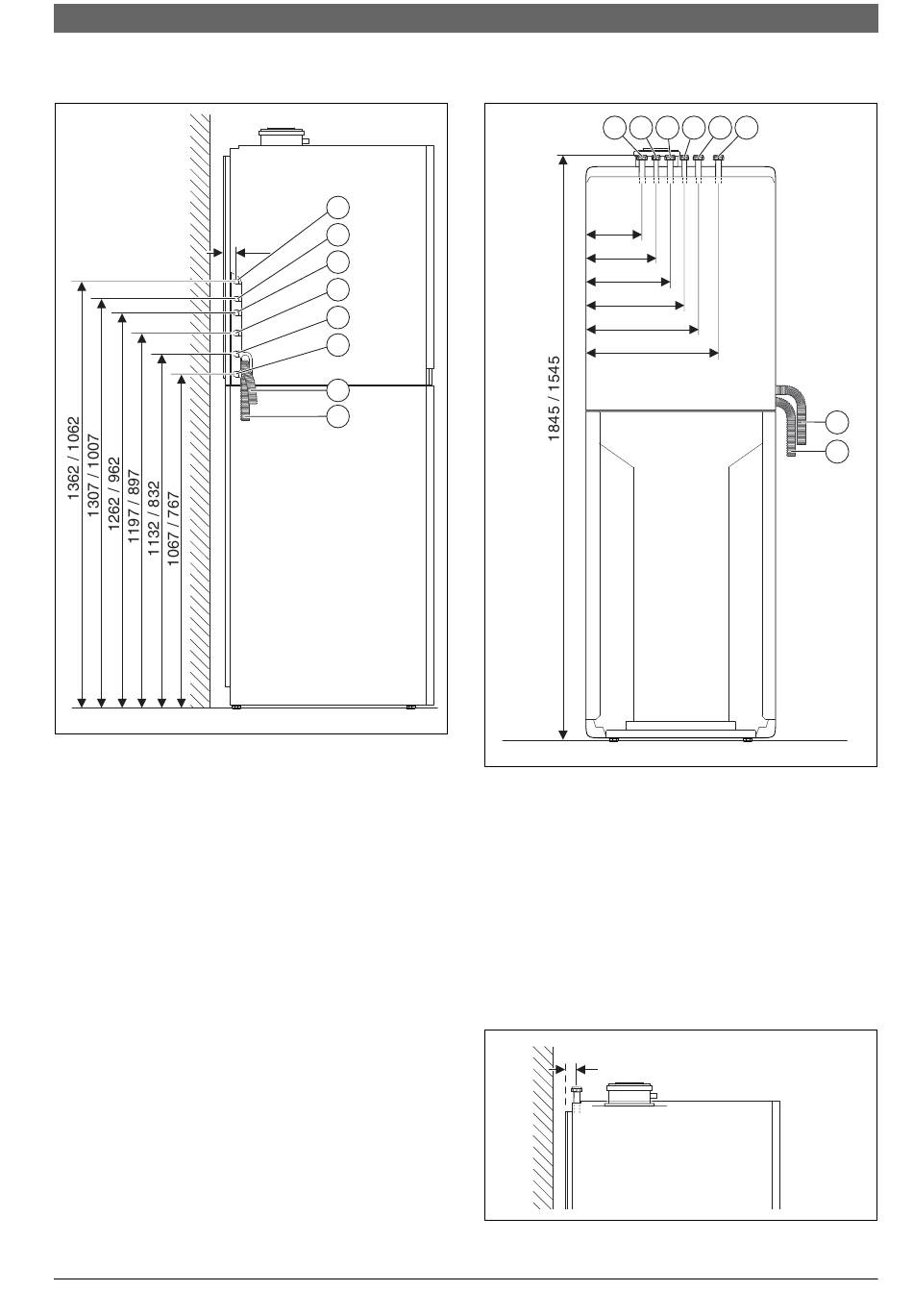

Afb. 6
Aansluitmaten van het toebehoren CS 10 - Horizontale aansluit-
set (maten in mm)
Legenda bij afb. 6:
[1]
Circulatie G½
[2]
Gas G½
[3]
Koud water G¾
[4]
CV-aanvoer G¾
[5]
CV-retour G¾
[6]
Warm waterG¾
[7]
Afvoer van condenswater
[8]
Slang van veiligheidsventiel
/
Afmetingen voor de schuine streep: GC9000iWM ../150
Afmetingen achter de schuine streep: GC9000iWM ../100
Condens 9000i
1
2
52
3
4
5
6
7
8
0010007517-003
Gegevens betreffende het product | 9
2.5.4
Aansluitmaten met toebehoren CS 11 - Verticale aansluit-
set
1 2 3 4 5 6
180
224
268
312
365
420
Afb. 7
Aansluitmaten van het toebehoren CS 11 - Verticale aansluitset
(maten in mm)
Legenda bij afb. 7:
[1]
Circulatie G½
[2]
Koud water G¾
[3]
CV-retour G¾
[4]
Gas G½
[5]
Warm waterG¾
[6]
CV-aanvoer G¾
[7]
Afvoer van condenswater
[8]
Slang van veiligheidsventiel
/
Afmetingen voor de schuine streep: GC9000iWM ../150
Afmetingen achter de schuine streep: GC9000iWM ../100
45
Afb. 8
Aansluitmaten van het toebehoren CS 11 - Verticale aansluitset
(maten in mm)
7
8
0010007589-002
0 010 007 591-001
6720869224 (2016/12)
