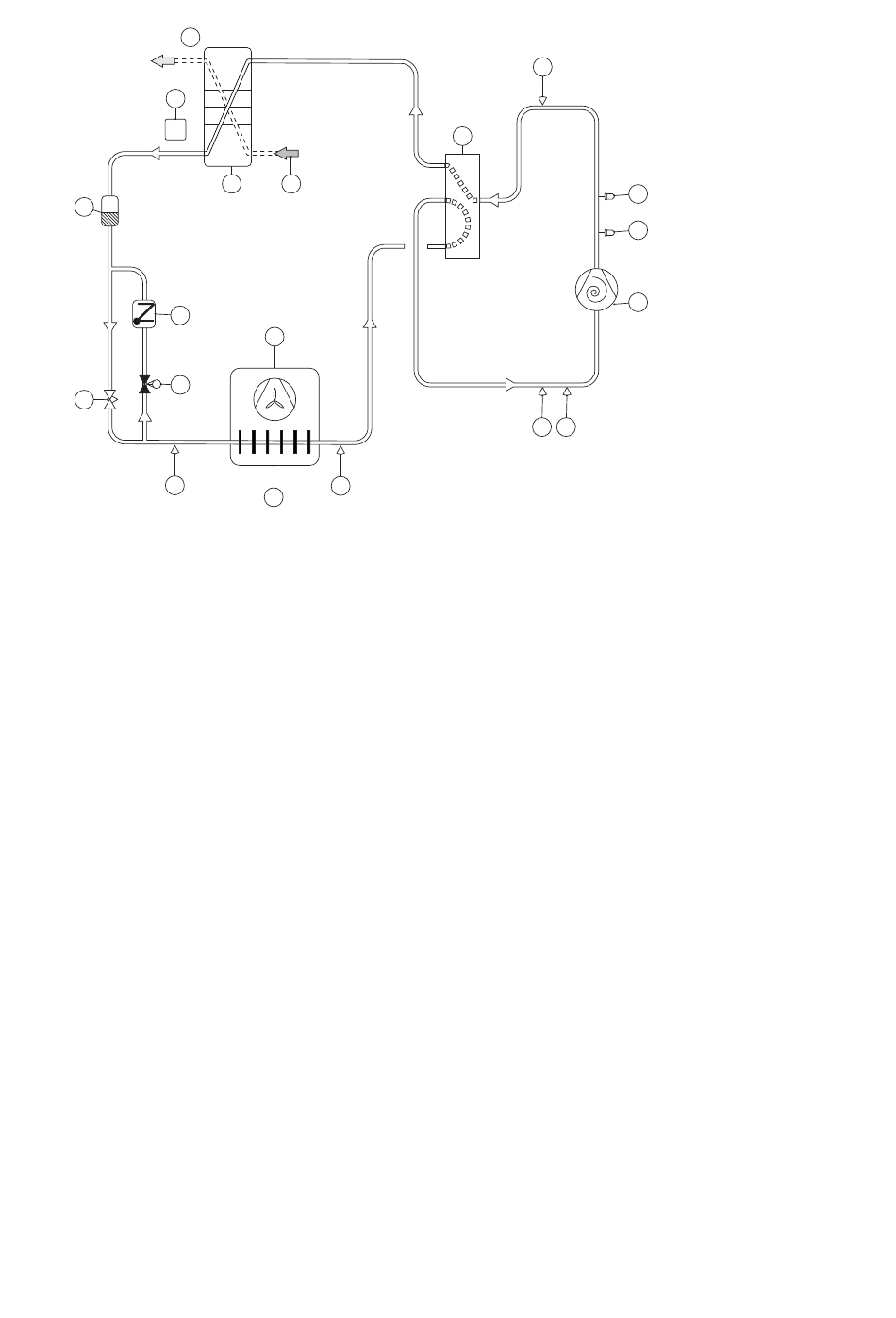

Nummer Beschrijving
1
Compressor
2
Bedrijfspressostaat
3
Hogedrukpressostaat
4
Sensor drukleiding
5
4-wegklep
6
Verwarmingssysteem (koude retourlei-
ding)
7
Platenwarmtewisselaar (condensor)
8
Verwarmingssysteem (hete aanvoerlei-
ding)
9
Receiver
10
Droogfilter
De warmtepomp kan warmte produceren voor verwarming (huis, zwembad) en warm water, maar ook koelen. De
warmwatervraag krijgt voorrang boven de verwarmingsvraag en de koelingsvraag. De warmtevraag wordt bere-
kend op basis van de buitentemperatuur en de ingestelde warmstooklijn.
Voor uitgebreide beschrijvingen van warmstooklijnen e.d., zie Belangrijke parameters, Pagina 40.
4.5
Warmwaterfunctie
De boiler is voorzien van een TWS-spoel (Tap Water Stratificator). Het warme water vanuit de warmtepomp wordt
door de boiler in de TWS-spoel geleid. Dit gebeurt zoals in een spiraal, van boven naar beneden. Op die manier
wordt altijd eerst het bovenste deel van de boiler verwarmd, waar het warme water wordt afgetapt.
De verwarming van het warme water in de boiler wordt niet stopgezet bij een bepaalde temperatuur, maar via de
druk in het koudemiddelcircuit van de warmtepompeenheid. De bedrijfspressostaat op de drukleiding schakelt uit
bij 28,5 bar. Dat houdt in dat voor warmtepompen van verschillende vermogensklassen de piektemperatuur van
het warme water iets uiteen kan lopen. In de regel zit bij een boiler van 180 liter de piektemperatuur tussen 54 –
58°C. Dankzij de opzet van de boiler en de TWS-spoel zit bij het warme water het heetste water altijd bovenaan in
de boiler, terwijl het onderin wat kouder is.
Twee sensoren geven aan de besturing van de warmtepomp door welke temperaturen het warme water momen-
teel heeft. Daarbij gaat het om een watersensor die boven in de boiler zit en een warmwatersensor die ongeveer
18 – Installatiehandleiding VMGFD110
8
7
6
16
17
15
4
5
18
19
Nummer Beschrijving
11
Elektronische expansieklep
12
Terugslagklep
13
Magneetklep
14
Koudemiddelsensor 2
15
Luchtwarmtewisselaar (verdamper)
16
Ventilator
17
Koudemiddelsensor 1
18
Druktransmitter
19
Temperatuurtransmitter
3
2
1
