Bijzondere voorwaarden bij de isolatieweerstandsmeting
!
Let op!
Isolatieweerstanden kunnen alleen op spanningsvrije ob-
jecten worden gemeten.
Als de gemeten isolatieweerstand kleiner is dan de ingestelde
grenswaarde, dan brandt de LED U
Als er in de installatie een stoorspanning is van
de isolatieweerstand niet gemeten. De LED MAINS/NETZ brandt
en de pop-up „Stoorspanning aanwezig" verschijnt in beeld.
Alle leidingen (L1, L2, L3 en N) moeten ten opzichte van PE wor-
den gemetengemeten!
!
Let op!
Raak de aansluitcontacten van het apparaat niet aan als
er een isolatieweerstandsmeting loopt!
Als de aansluitcontacten vrij zijn of als ze voor meting zijn aange-
sloten op een ohmse verbruiker, dan zou er bij een spanning van
1000 V een stroom van ca. 1 mA door uw lichaam stromen. Door
de duidelijk voelbare stroomstoot loopt u kans op lichamelijk letsel
(bv. als gevolg van een schrikreactie enz.).
Meetobject ontladen
!
Let op!
Als u aan een capacitief object meet, bv. aan een lange
kabel, dan zal deze zich tot op ca. 1000 V opladen! Het
aanraken van die kabel is dan levensgevaarlijk!
Als u aan capacitieve objecten de isolatieweerstand heeft geme-
ten, dan ontlaadt het meetobject zich na afloop van de meting
automatisch via het apparaat. Het contact met het object moet
hiervoor nog steeds bestaan. Het verminderen van de spanning
wordt zichtbaar met U.
Koppel de aansluiting pas af, als voor U < 10 V wordt aangegeven!
Evaluatie van de meetwaarden
Om ervoor te zorgen dat de waarden niet onder de vereiste
grenswaarden voor isolatieweerstand volgens de DIN VDE-bepa-
lingen komen, moet er rekening worden gehouden met de meet-
fout van het apparaat. Aan de hand van Tabel 3 op pagina 88
kunt u de vereiste minimum weergavewaarden voor isolatieweer-
standen bepalen. De waarden houden rekening met de maximale
fout (in nominale gebruiksomstandigheden) van het apparaat.
Tussenwaarden kunt u interpoleren.
11.2

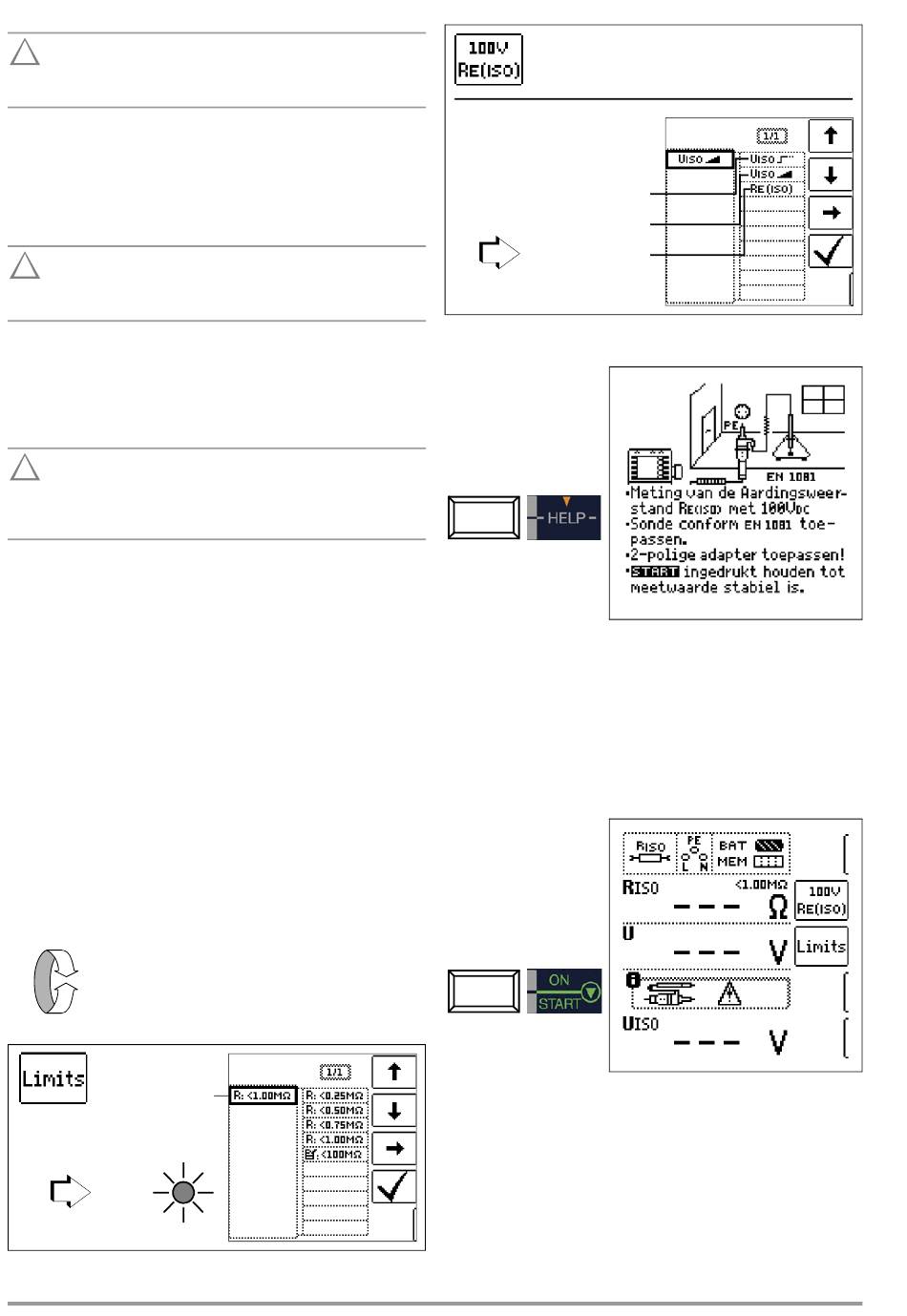

Bijzonder geval aardlekweerstand (R
Deze meting wordt verricht om het geleidingsvermogen te bepa-
len van elektrostatische ladingen voor vloerbedekkingen volgens
EN 1081.
Meetfunctie kiezen
R
ISO
R
EISO
Limiet /
grenswaarde:
RE(ISO) > Limiet / grenswaarde
 R
U
L
L
46
/R
.
L
L
25 V, dan wordt
)
EISO
Parameters instellen
Testspanning: 50 V / 100 V / 250 V / 325 V / 500 V / 1000 V*
Spanningsvorm: Constant
Spanningsvorm: Stijging/helling
Aardlekweerstand:
*
willekeurig instelbare spanning zie hoofdst. 5.7
Aansluiting en meetop-
bouw
➭ Wrijf de vloerbedekking af met een droog doek op de plaats
waar moet worden gemeten.
➭ Stel de vloersonde 1081 op en belast ze met een gewicht van
minstens 300 N (30kg).
➭ Maak een geleidende verbinding tussen de meetelektrode en
de meetpen en verbind de meetadapter (2-polig) met de aar-
dingsaansluiting, bv. de randaarde van een stopcontact, de
centrale verwarming, op voorwaarde dat de aardverbinding
veilig is.
Meting starten
De hoogte van de grenswaarde van de aardlekweerstand richt
zich naar de relevante bepalingen.
GMC-I Messtechnik GmbH
